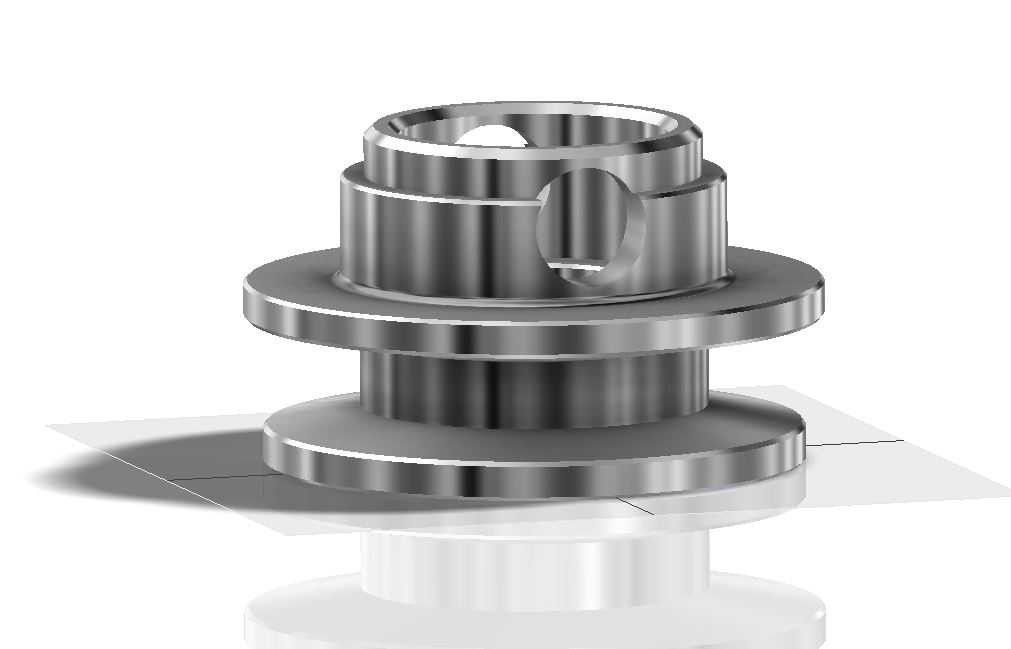

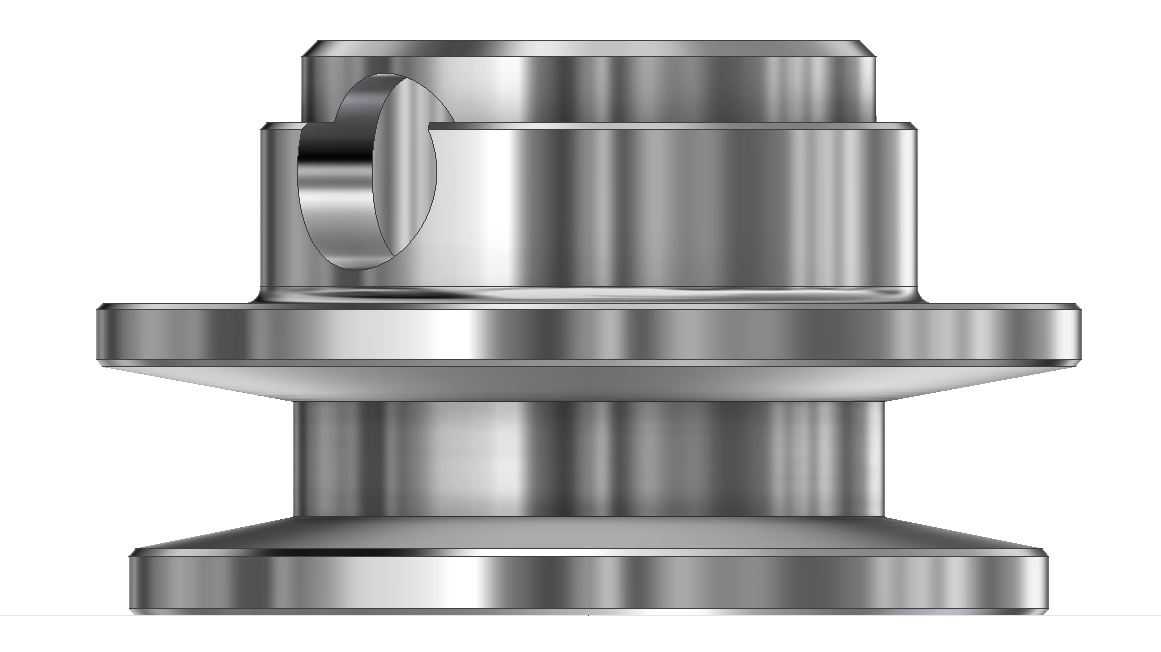

这款飞轮适配3.5CC排量的小型动力装置,在小型航模动力、微型内燃机组、便携动力工具这类对回转惯量匹配精度要求较高的场景中承担核心作用。从结构设计来看,采用了阶梯式带轮槽的复合外形,中部的通孔为安装基准孔,与动力输出轴采用过渡配合定位,孔壁的加工精度直接决定飞轮运转时的同轴度,若同轴度偏差超过0.02mm,高转速工况下会产生明显的径向跳动,不仅会加剧输出轴轴承的磨损,还会引发整机振动超标,影响动力输出的平顺性。

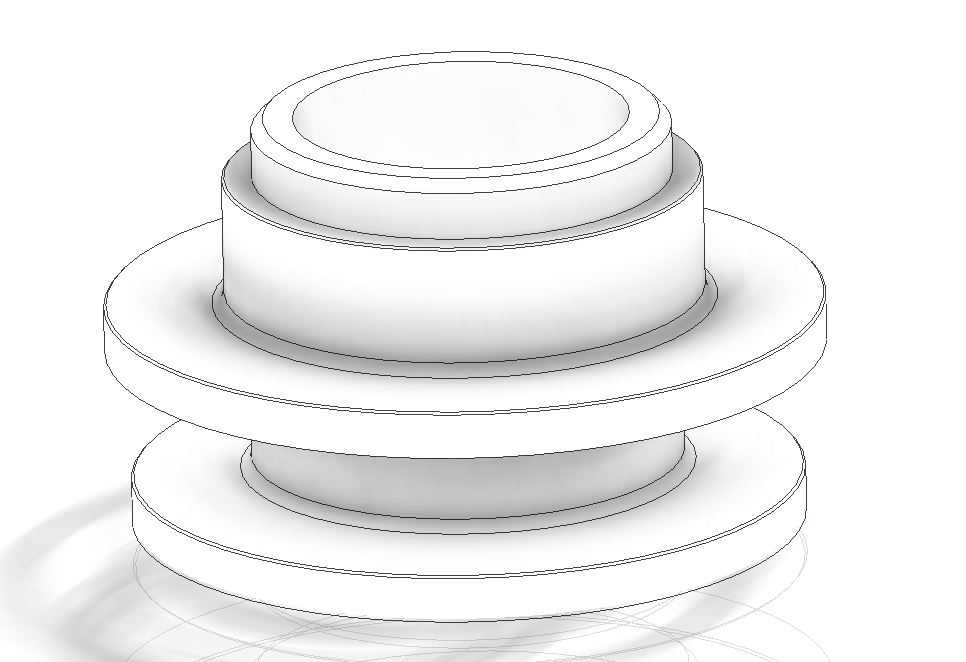

飞轮外侧的环形槽为传动带适配槽,槽型的截面角度、槽底直径、槽宽尺寸都经过匹配计算,既可以通过皮带连接外置冷却风扇为动力缸头散热,也能驱动小型磁电机为点火系统供电,一槽多用的设计减少了动力端的附加零件数量,压缩了整机的轴向安装尺寸,适配小型动力装置紧凑的布局要求。上下两层的凸缘结构是飞轮的质量分布区,设计时将大部分质量集中在凸缘的外圆周侧,在控制整体重量的前提下最大化转动惯量,既能够储存做功行程的多余能量,带动曲轴平稳越过上下止点,保证曲轴运转的均匀性,又不会因为飞轮质量过大导致动力响应迟滞,适配小排量动力装置高转速、快响应的输出特性。

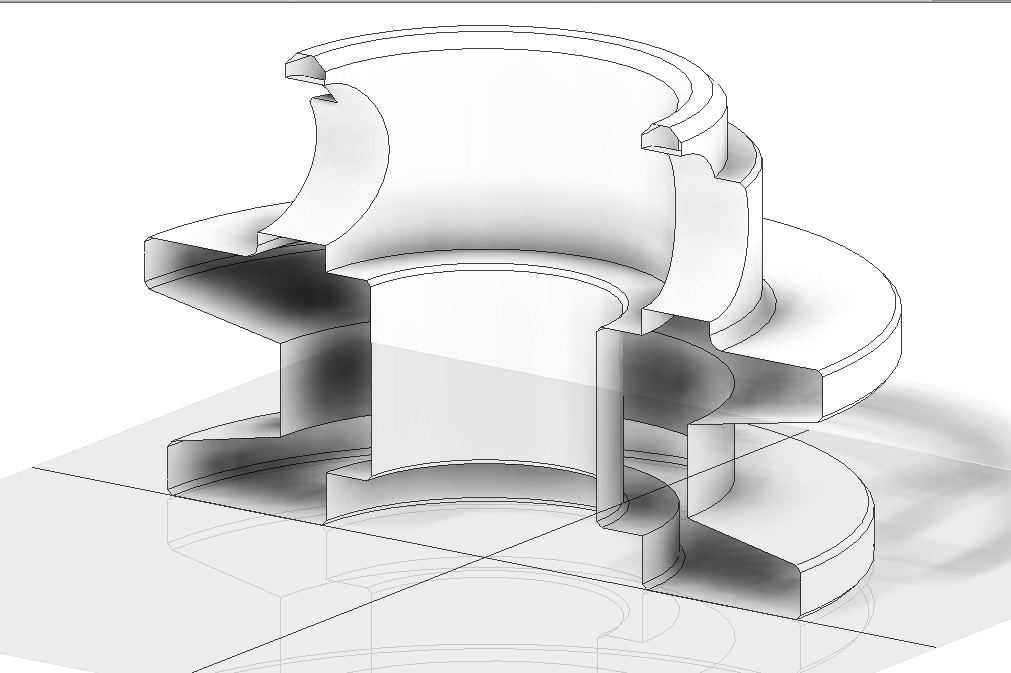

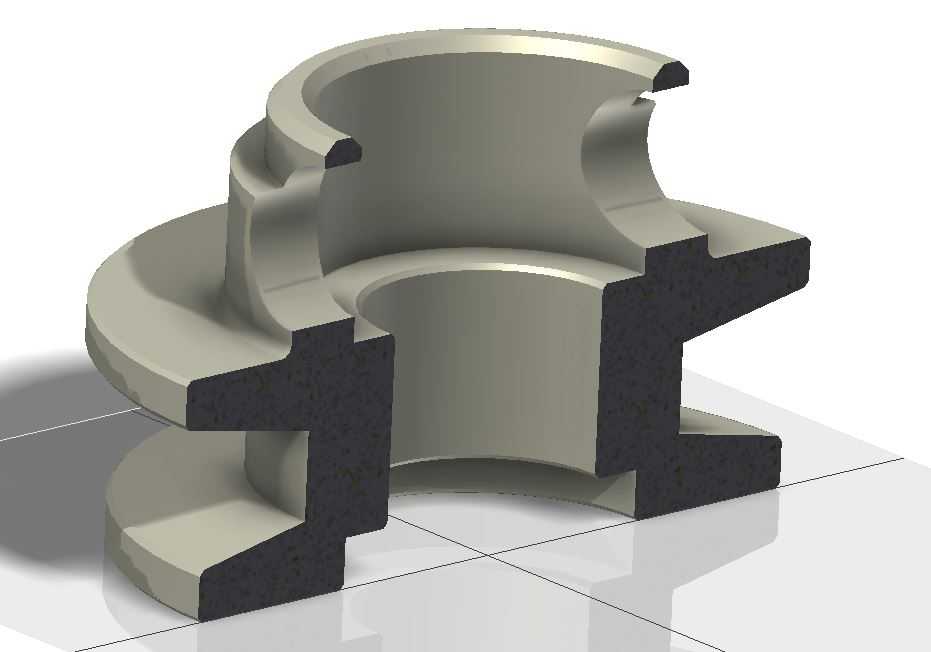

从安装边界来看,这款飞轮的轴向定位依靠中部通孔的轴肩贴合,径向通过轴孔配合限位,周向采用平键传递扭矩,安装时不需要额外设计复杂的锁紧结构,仅靠轴端的锁紧垫片即可完成固定,拆装维护十分便捷。剖视结构清晰展现了各部位的壁厚分布,带轮槽位置的壁厚经过强度校核,在皮带张紧力作用下不会出现结构变形,轮毂位置的加厚设计提升了与轴配合部位的结构强度,避免频繁启停工况下轮毂开裂的问题。这类小排量飞轮的动平衡精度要求较高,设计时在凸缘端面预留了去重校正的位置,生产过程中可以通过端面铣削去重的方式将动平衡剩余不平衡量控制在允许范围内,保证最高转速工况下的运转稳定性。在实际选型匹配时,需要结合动力装置的最高工作转速、输出扭矩波动幅度、外接附件的传动负载来确认飞轮的转动惯量是否匹配,惯量过小会导致转速波动过大,点火正时失准,惯量过大则会提升动力加速的阻力,降低整机的动力输出效率。
