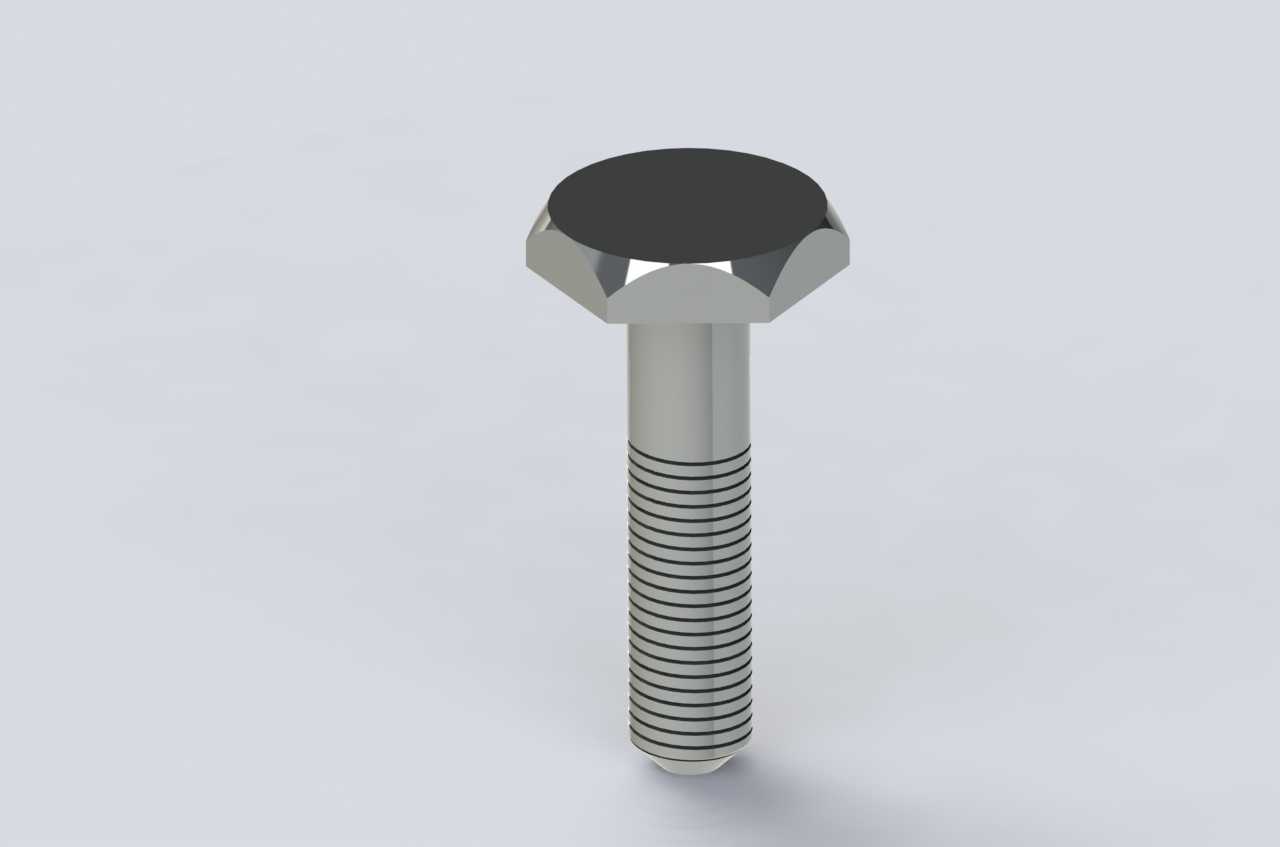

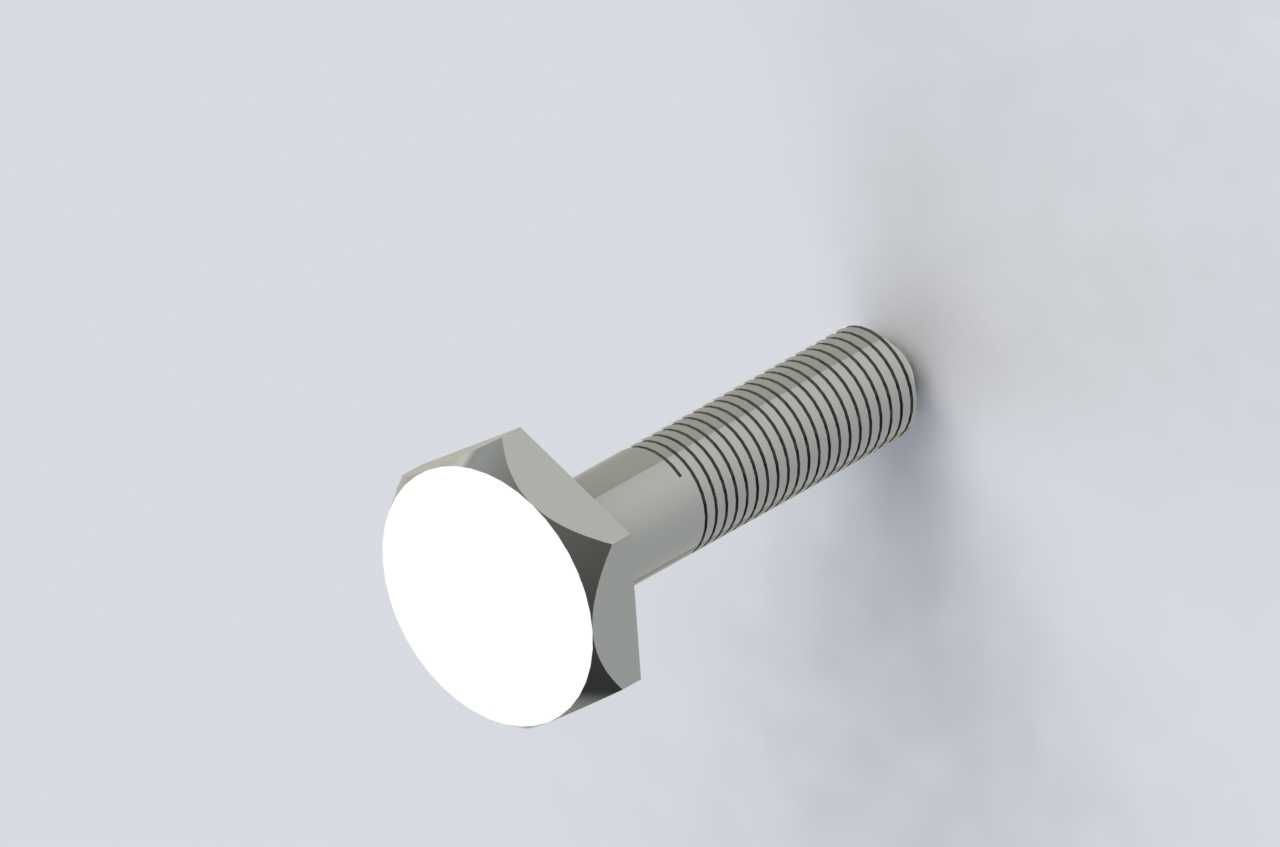

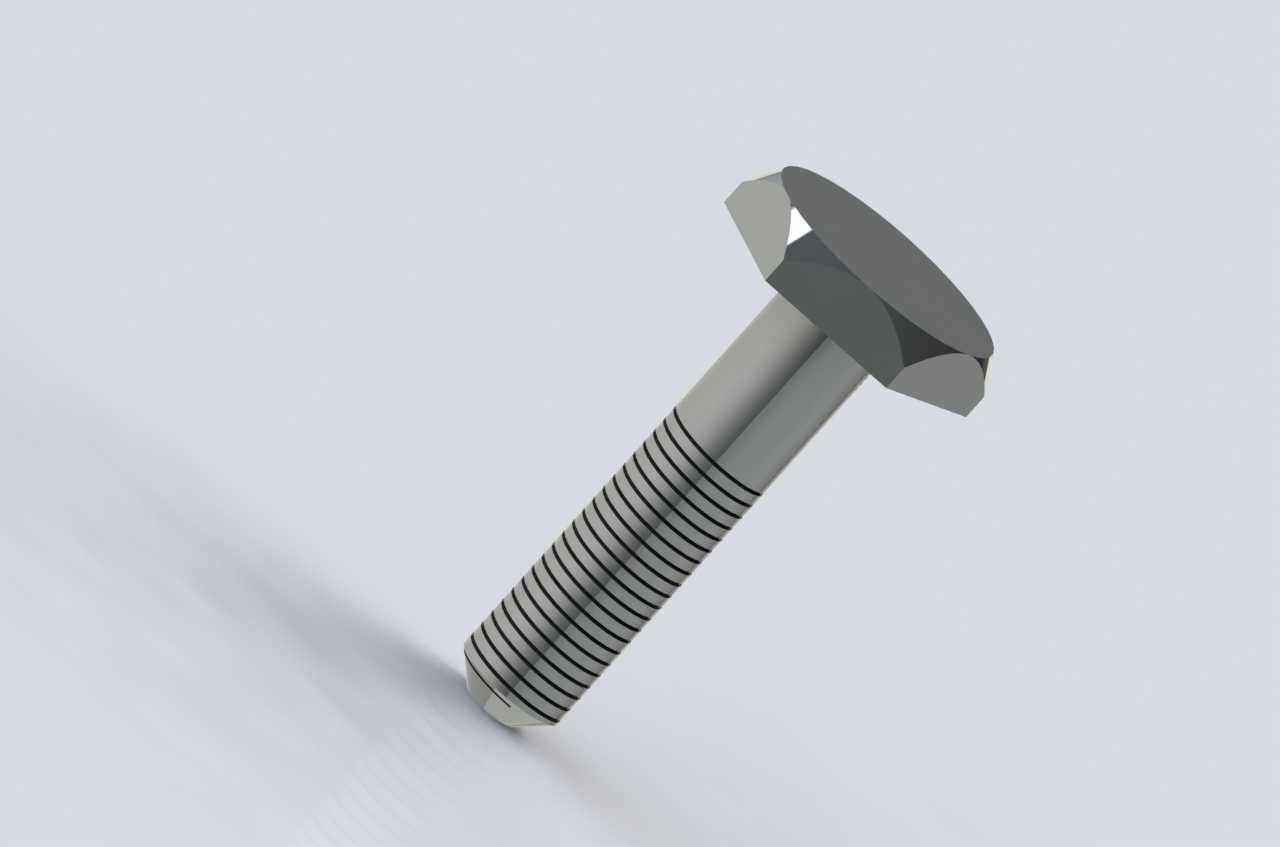

外六角全螺纹螺栓紧固件三维结构

这款外六角全螺纹紧固件，在各类机械装配、工装搭建、钢结构连接场景中应用极广，小到小型自动化设备的机架拼接，大到重型工程机械的结构件锁固，都能见到这类零件的身影。从设计逻辑来看，外六角的头部造型是为了匹配标准开口扳手、套筒工具的施力需求，六个受力面均匀分布，拧紧过程中受力面接触充分，不容易出现打滑崩边的问题，相比内六角结构，它对装配工具的适配性更强，在现场施工、户外运维等工具条件有限的场景下，装配容错率更高。全螺纹的杆身设计，让它的连接调节范围更大，不需要像半螺纹螺栓那样严格控制被连接件的总厚度，在不同厚度叠层构件的锁固场景中，不需要频繁更换不同长度规格的零件，能减少现场备件的品类储备压力。从结构细节来看，螺纹段采用标准公制三角牙型，牙型角60度，牙底做了圆弧过渡处理，能有效降低螺纹根部的应力集中系数，在承受交变拉压载荷、振动载荷的工况下，不容易出现螺纹根部断裂的失效问题。头部与杆身的衔接位置做了45度倒角过渡，避免直角衔接带来的淬火应力集中，同时也能在装配时引导螺栓顺利穿入安装孔，减少孔壁与杆端的卡滞。安装边界方面，这类螺栓的头部外接圆尺寸、对边宽度严格遵循通用紧固件标准，设计装配位时，扳手操作空间需要预留至少1.5倍头部对边宽度的操作余量，避免工具无法套入头部完成拧紧动作；穿装孔的直径通常比杆身大0.2到0.5毫米，既保证装配时的穿装便利性，又不会因为间隙过大导致连接副出现横向窜动。在实际选型应用中，需要根据被连接件的总厚度、需要的预紧力大小匹配对应公称直径、长度等级的产品，搭配平垫、弹垫使用时，能进一步分散接触面压应力，提升防松性能，在振动幅度较大的设备上，还可以配合螺纹胶使用，进一步降低连接松动的风险。建模过程中，螺纹段采用螺旋扫描切除的方式生成真实牙型，没有采用贴图简化处理，能直接用于后续的装配干涉检查、受力仿真分析，头部的倒角、杆端的导入锥角都按照实际加工工艺做了还原，和实物的加工特征完全匹配，导入装配环境后可以直接完成配合约束，不需要额外修正模型特征。
