CV-22鱼鹰倾转旋翼飞行器结构设计

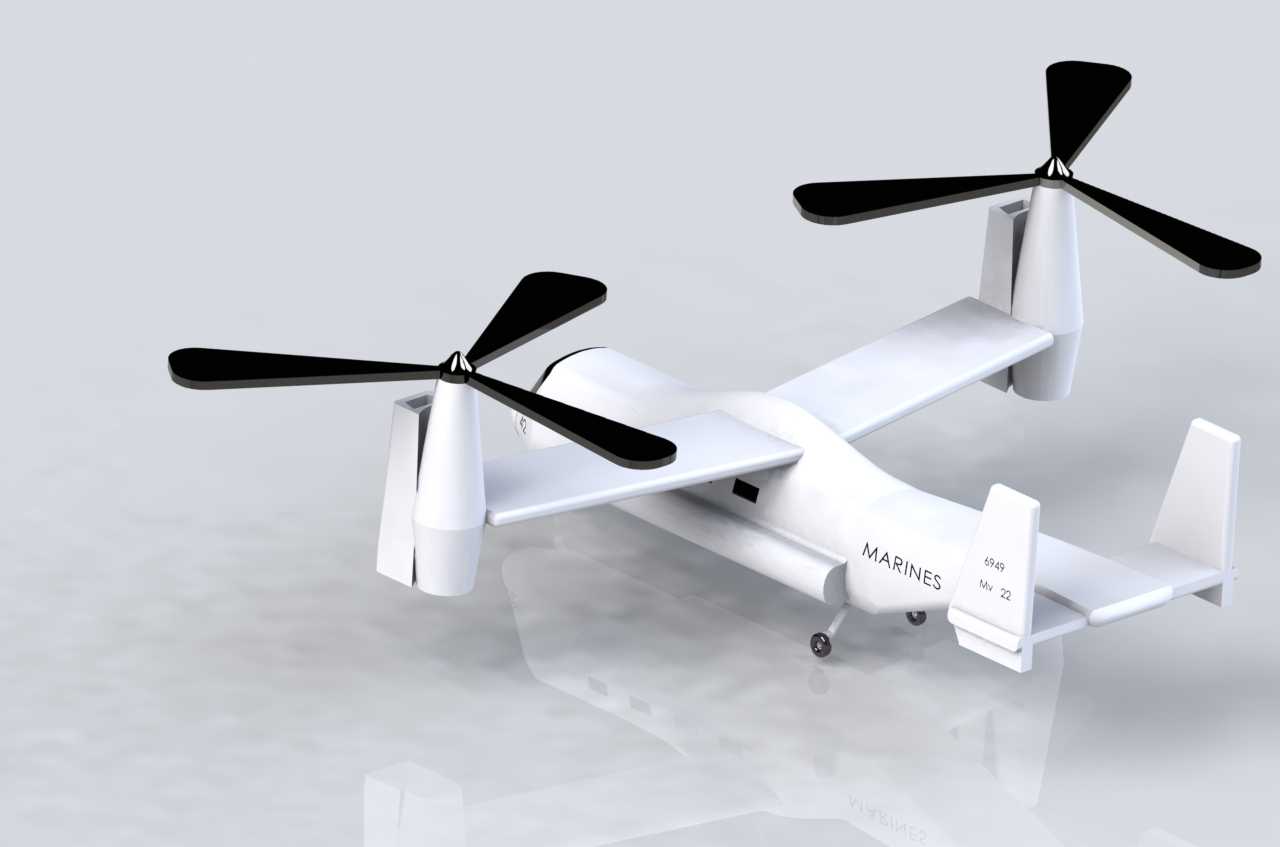

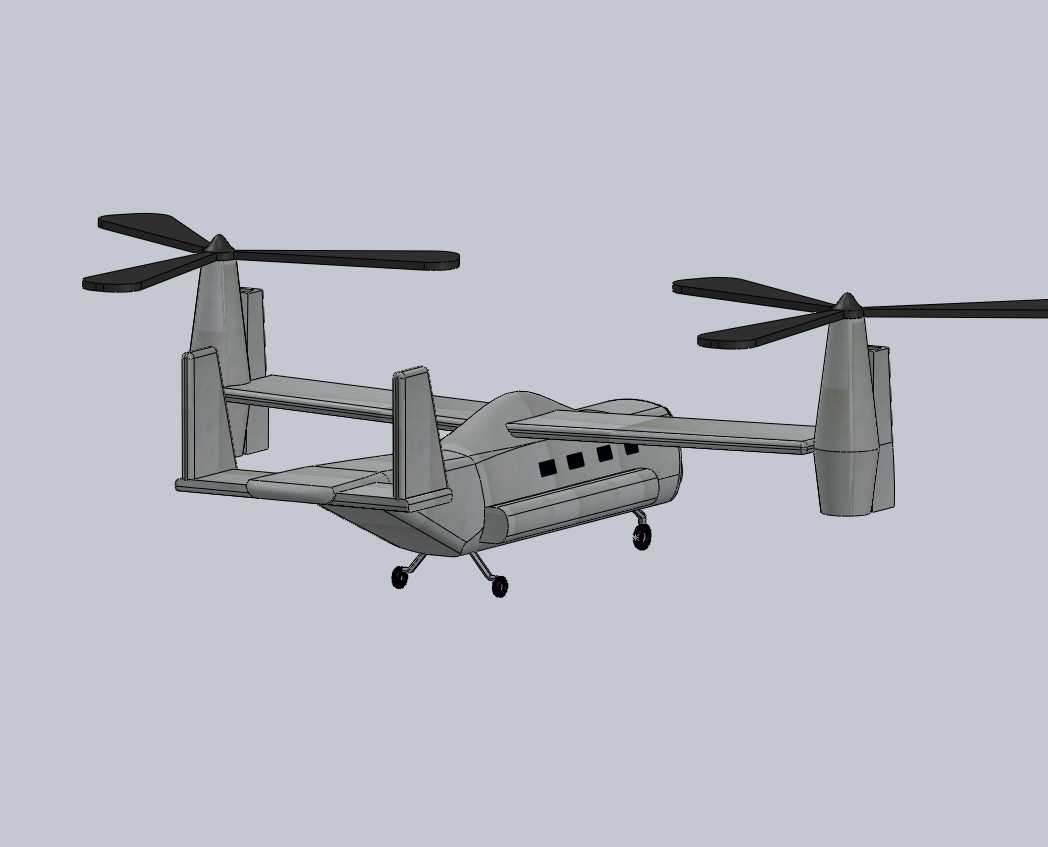

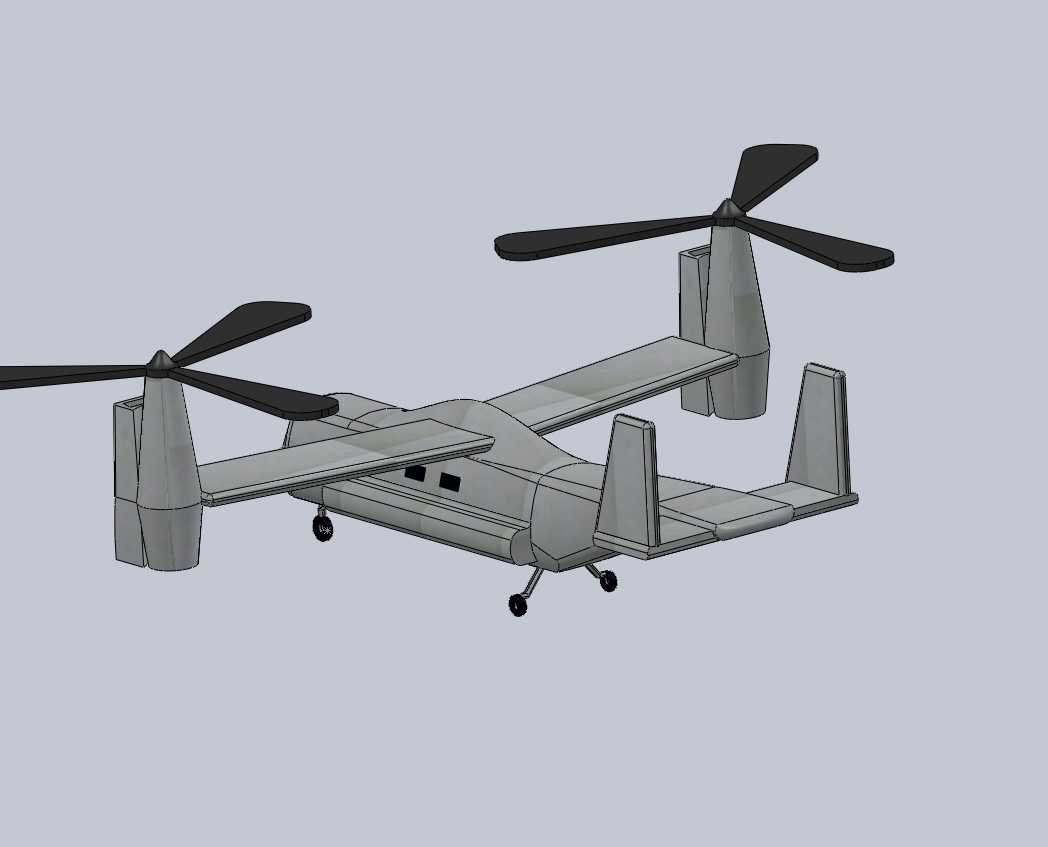

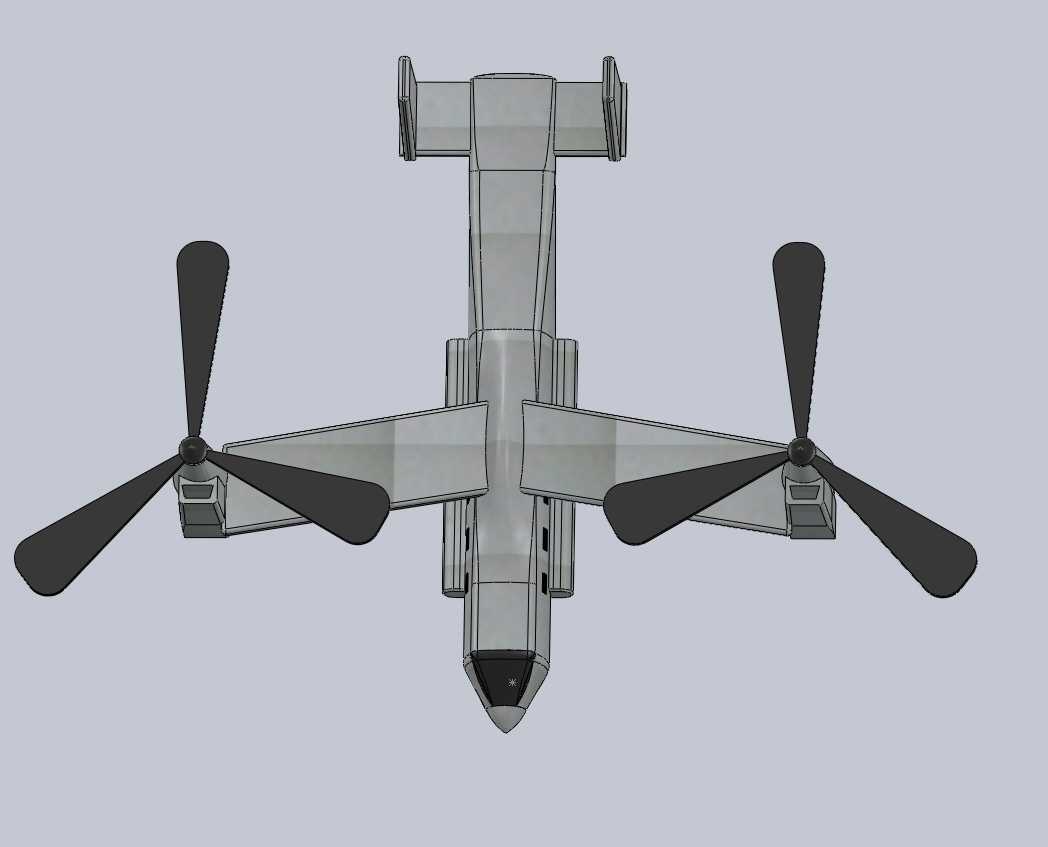

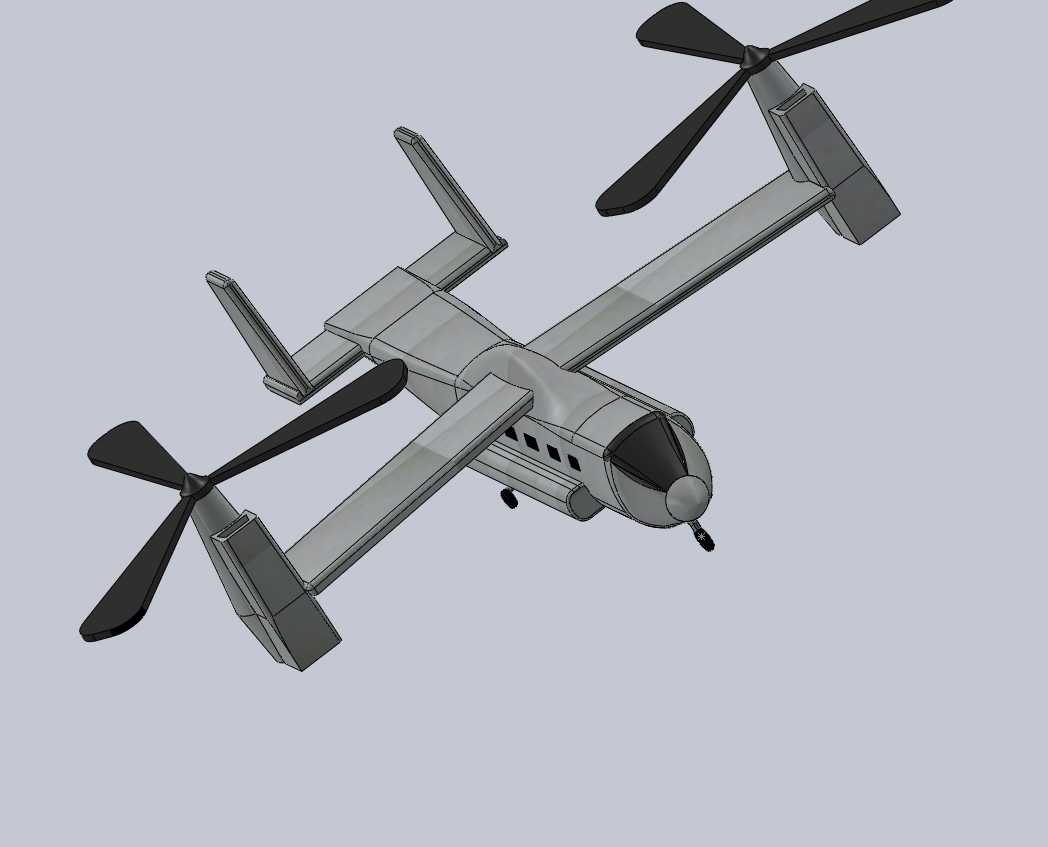

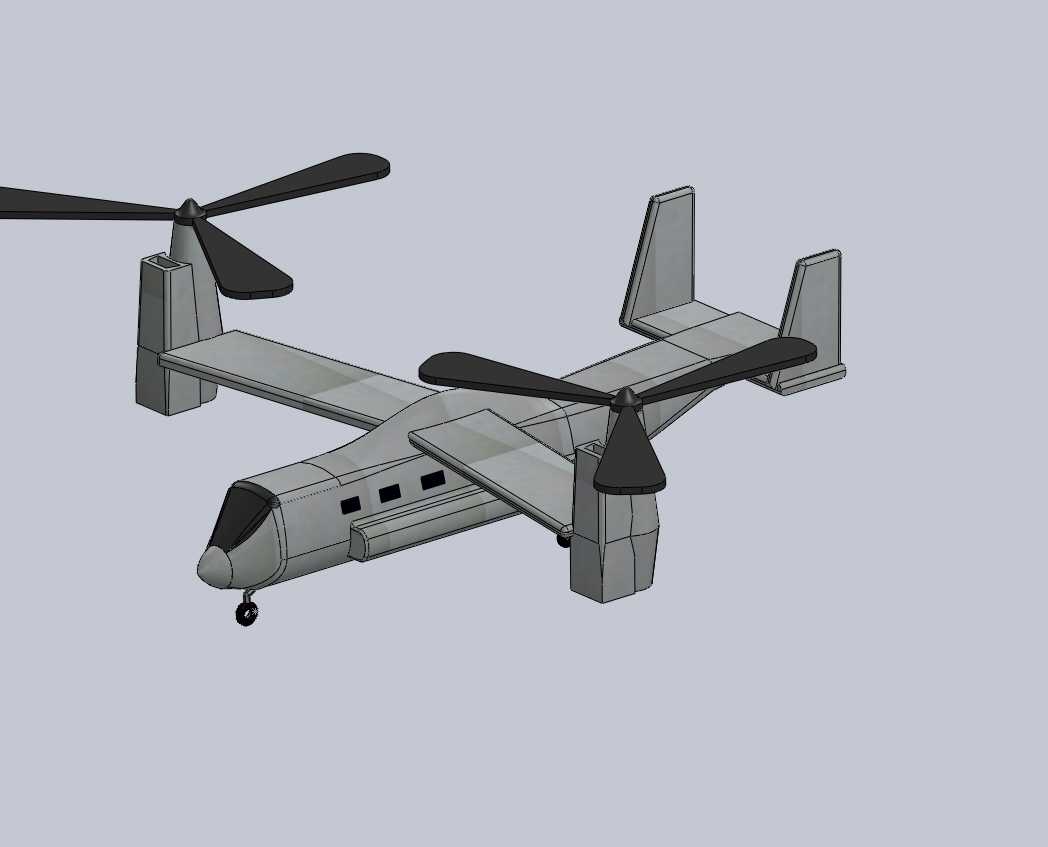

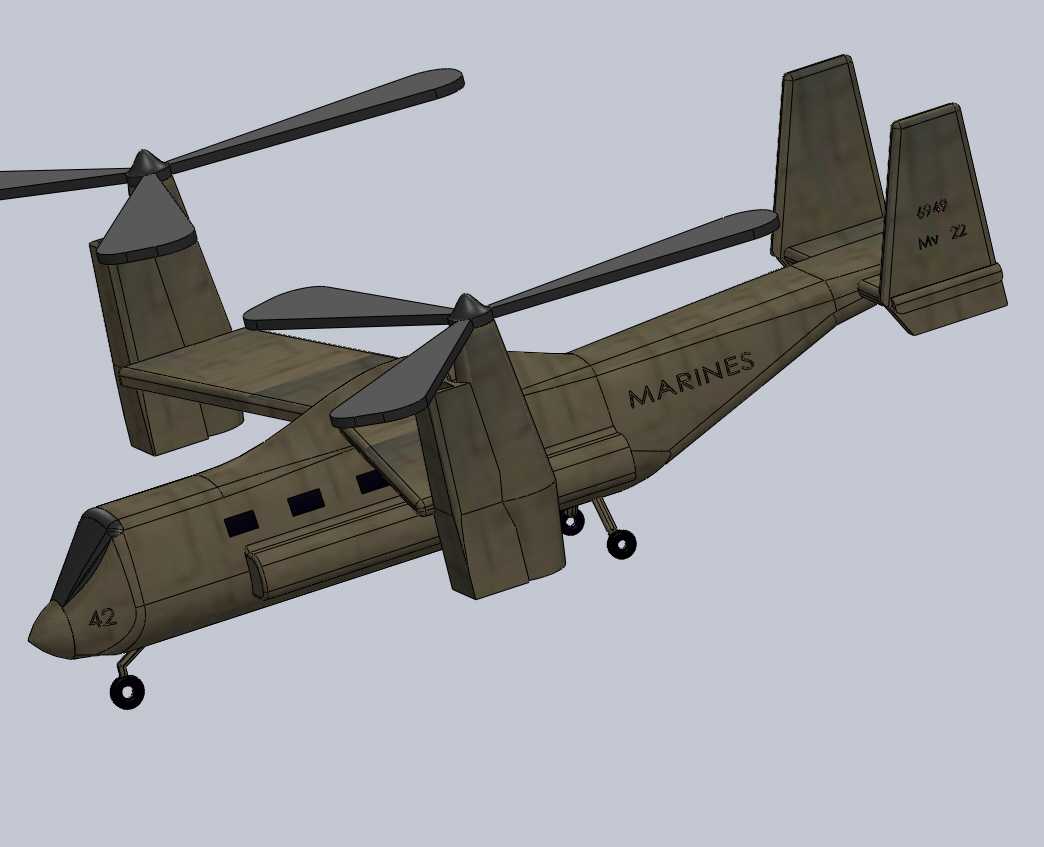

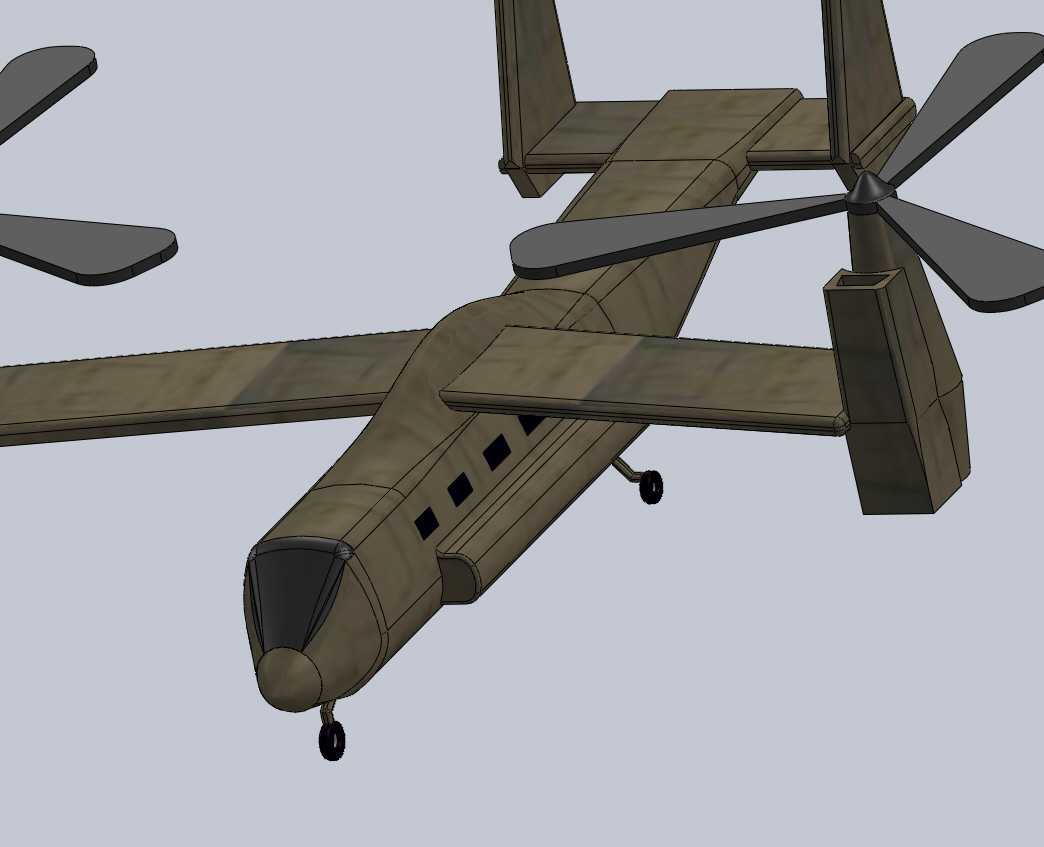

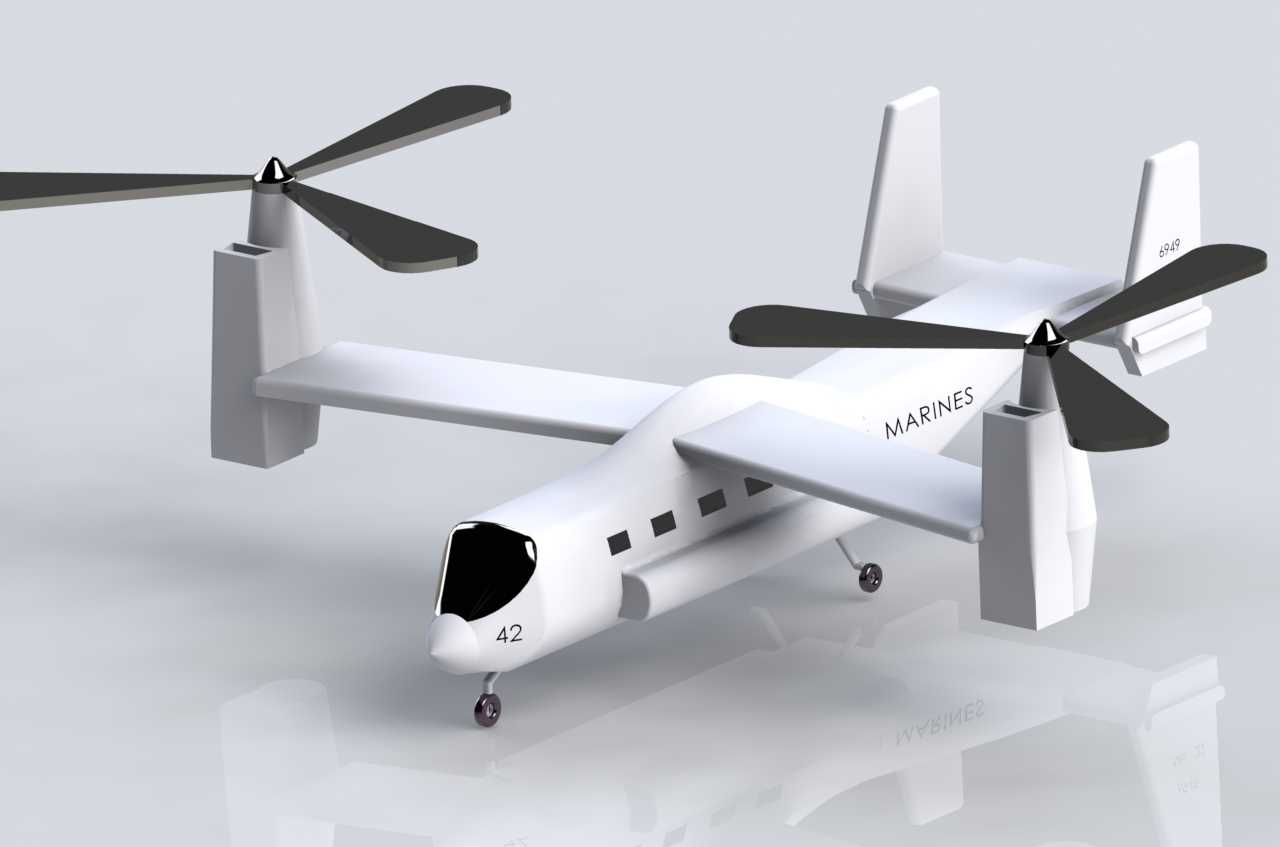

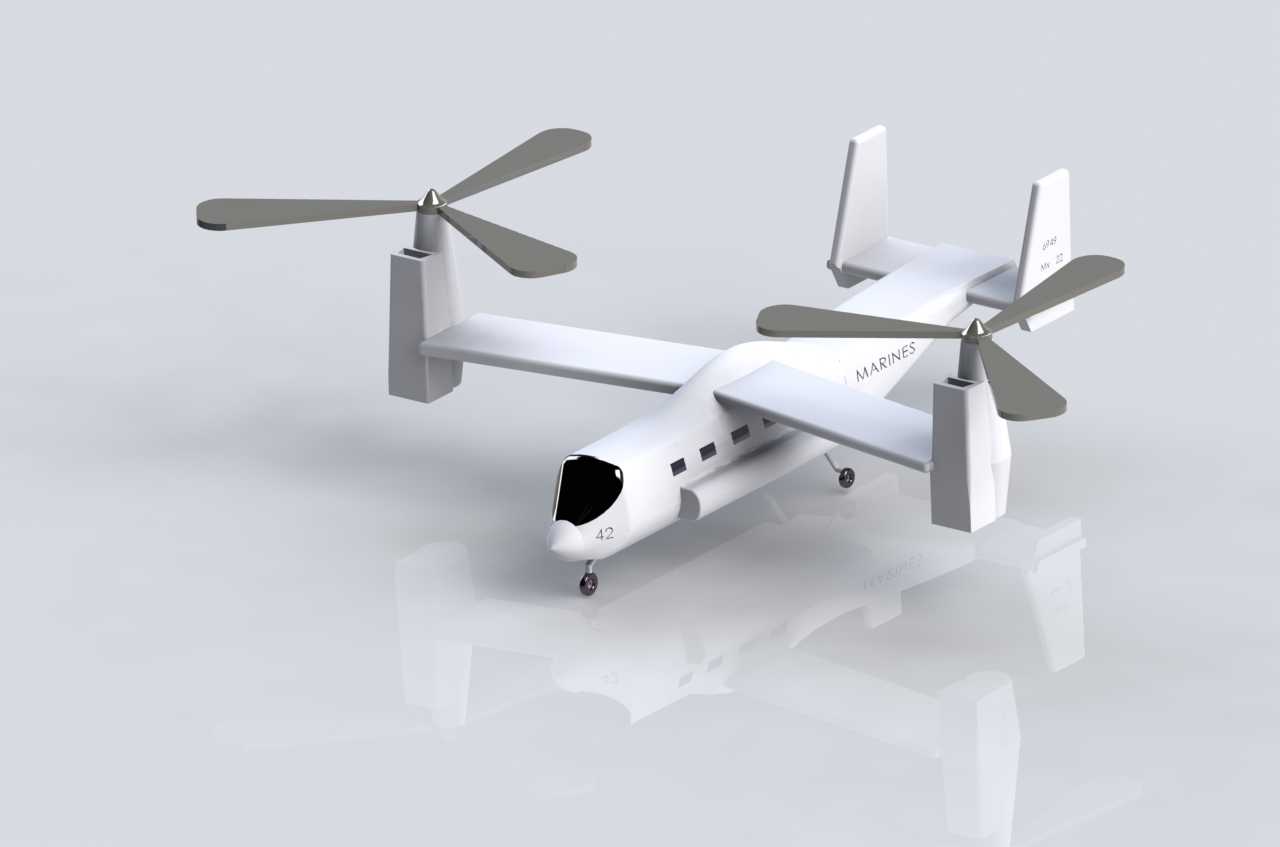

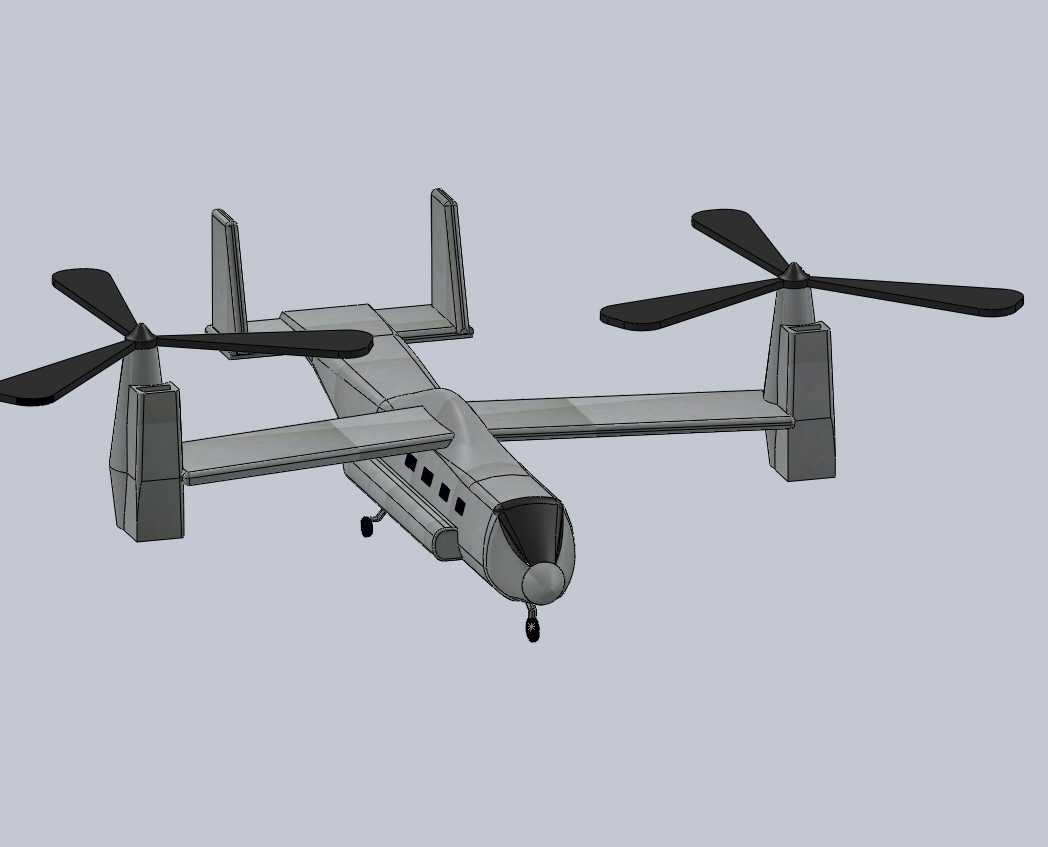

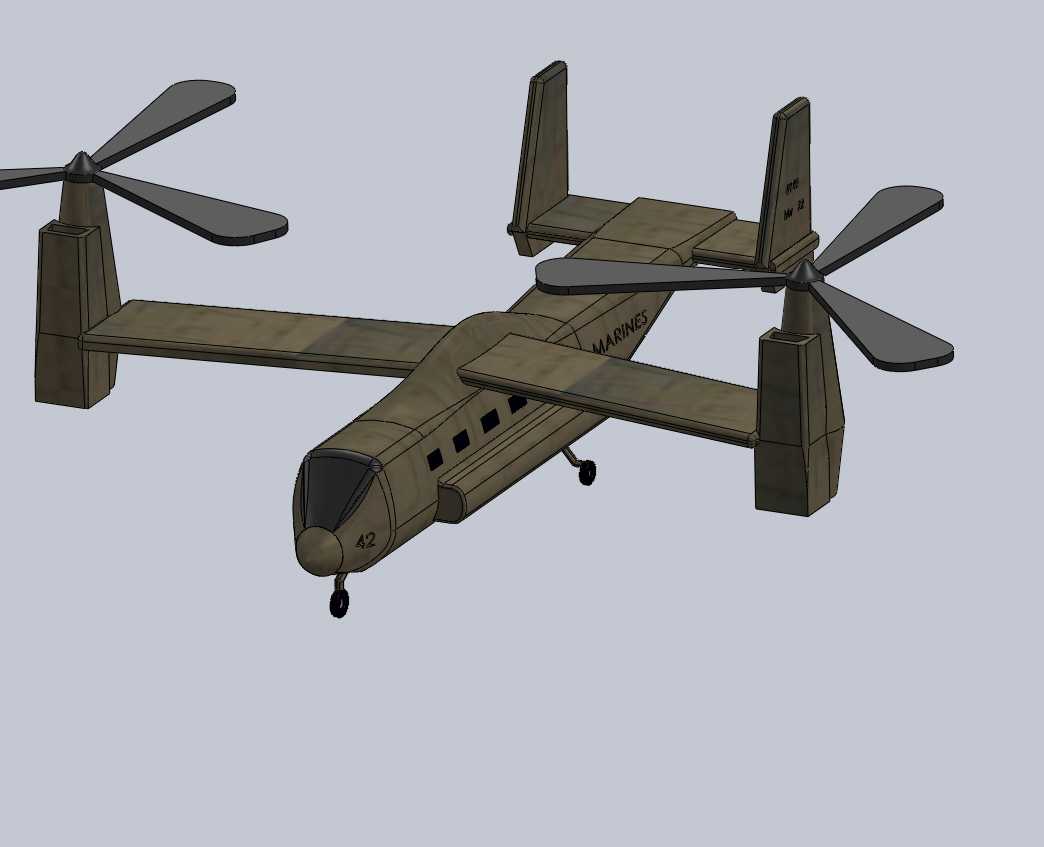

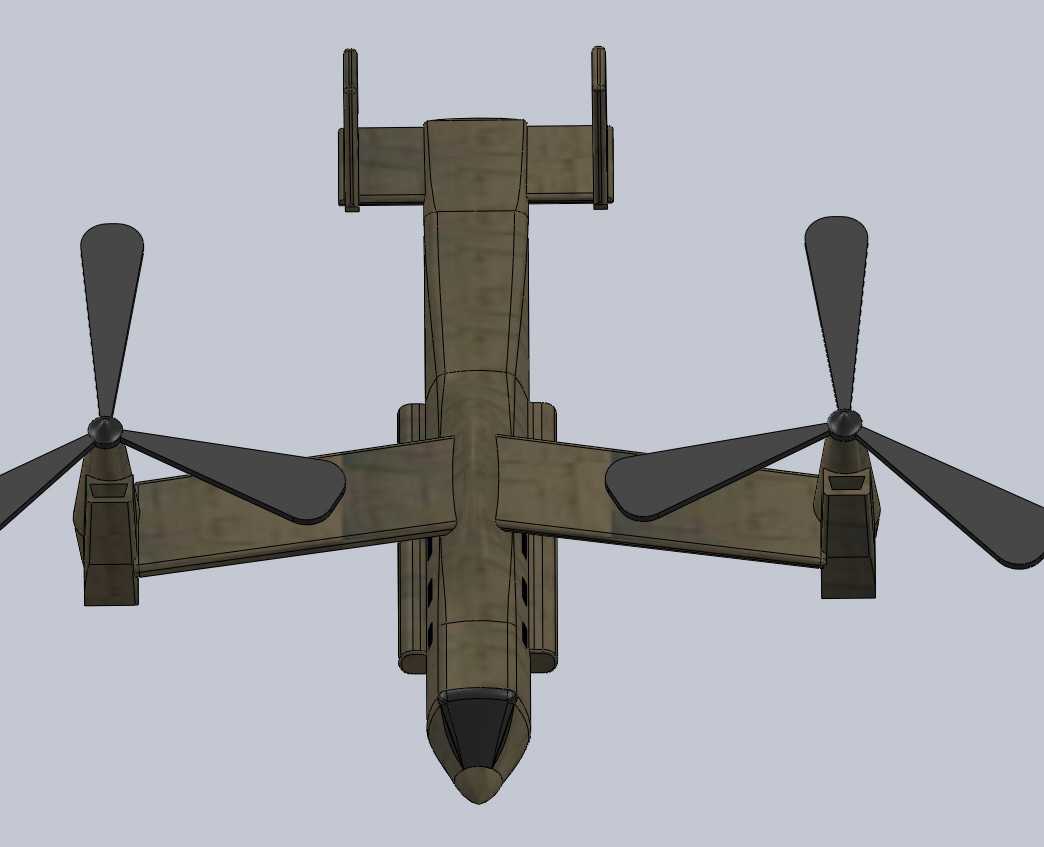

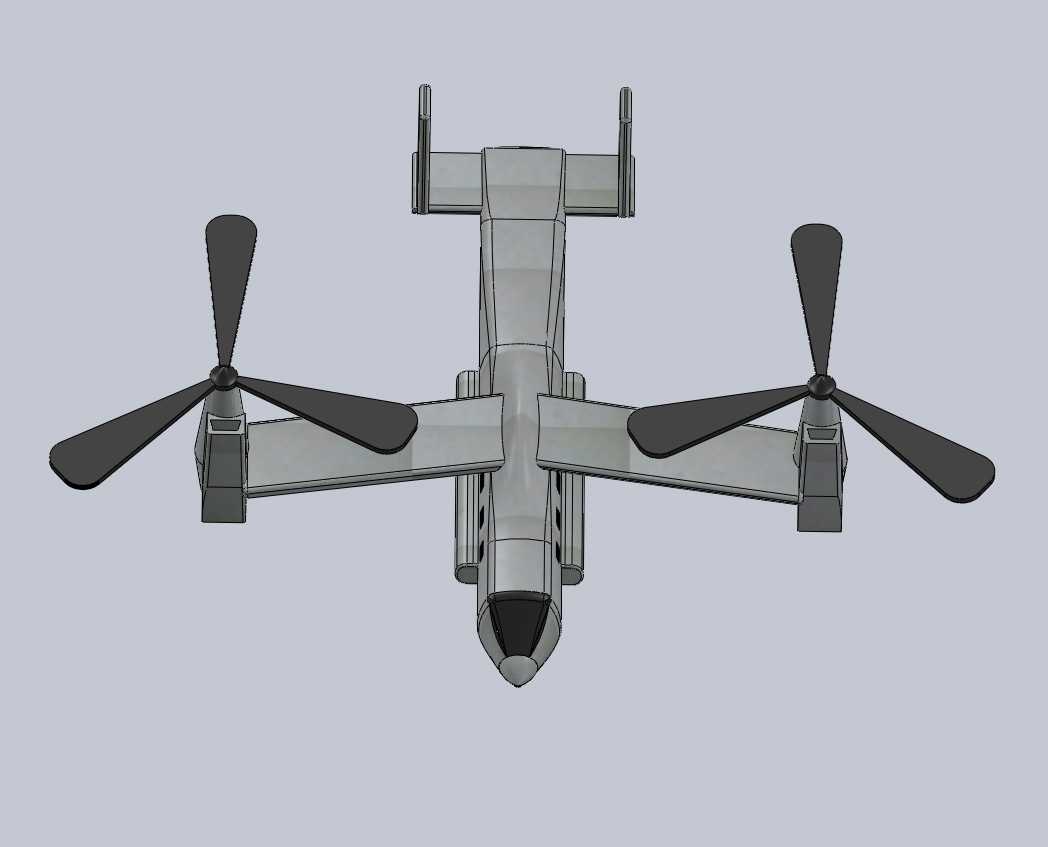

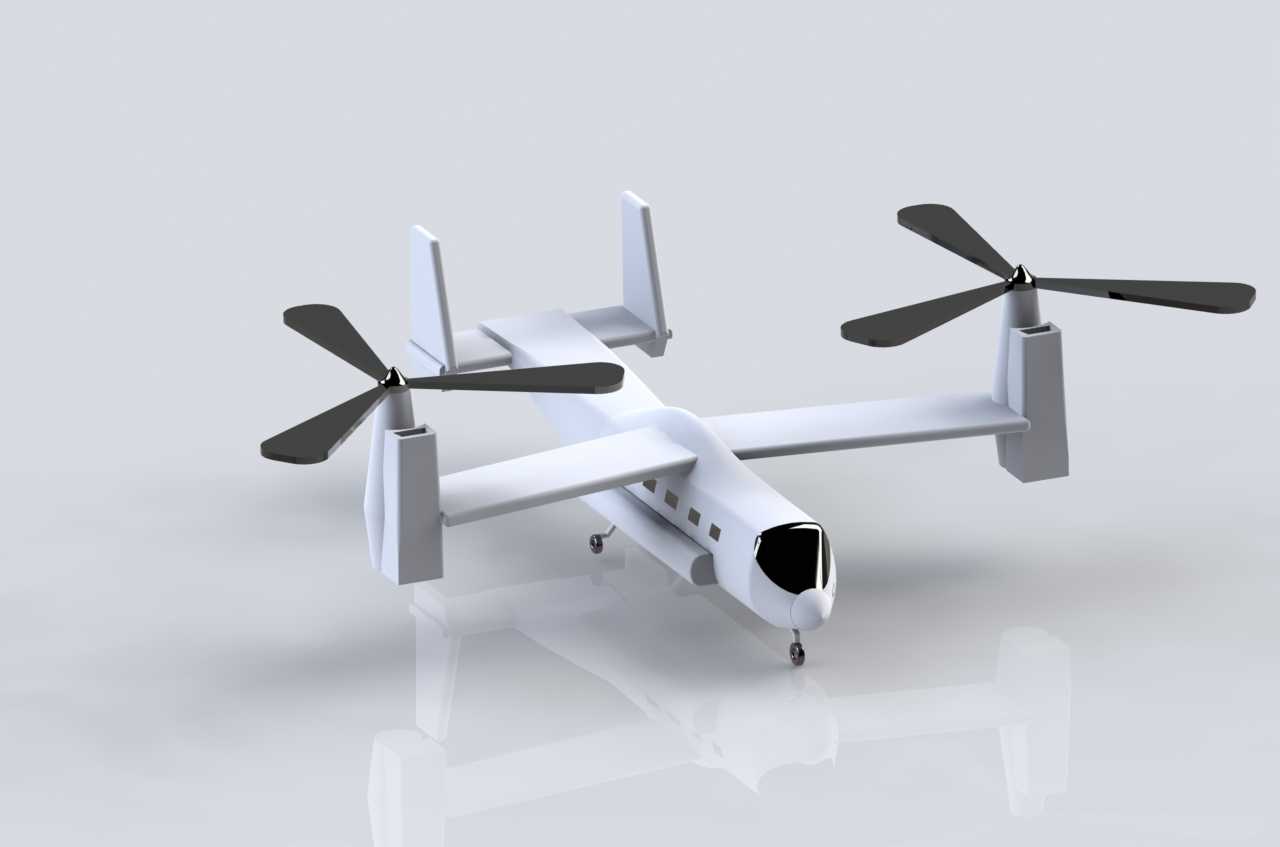

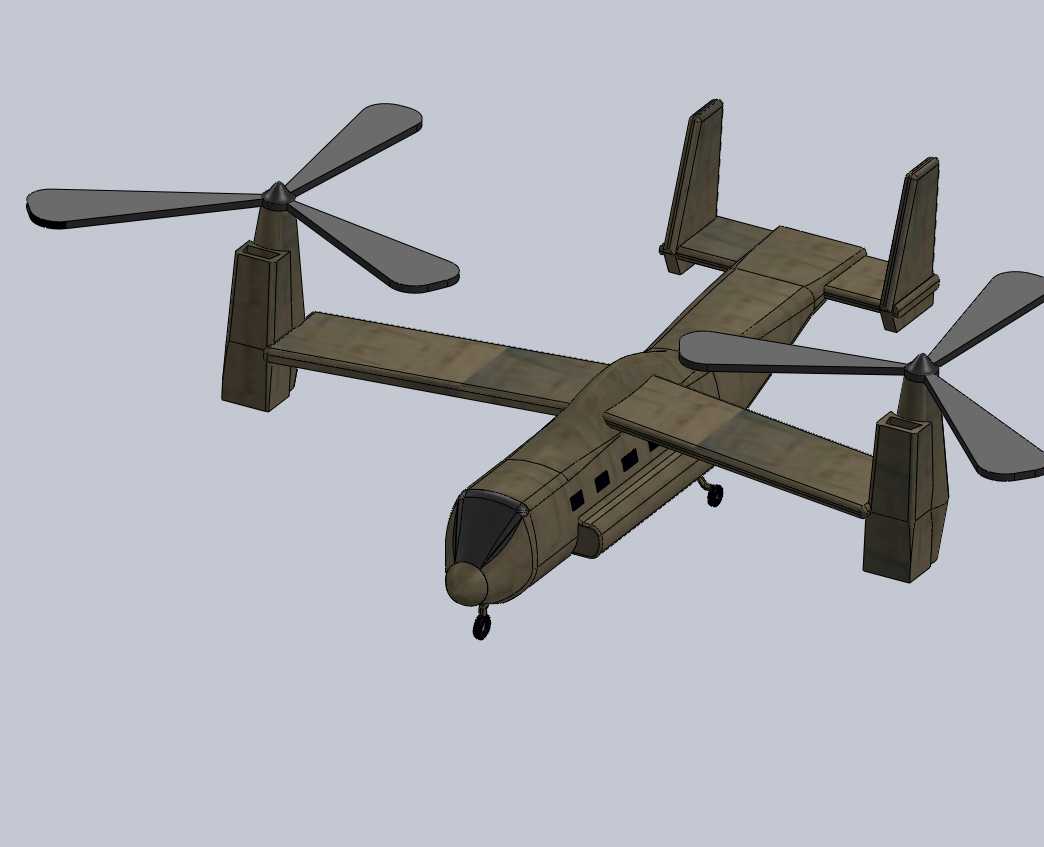

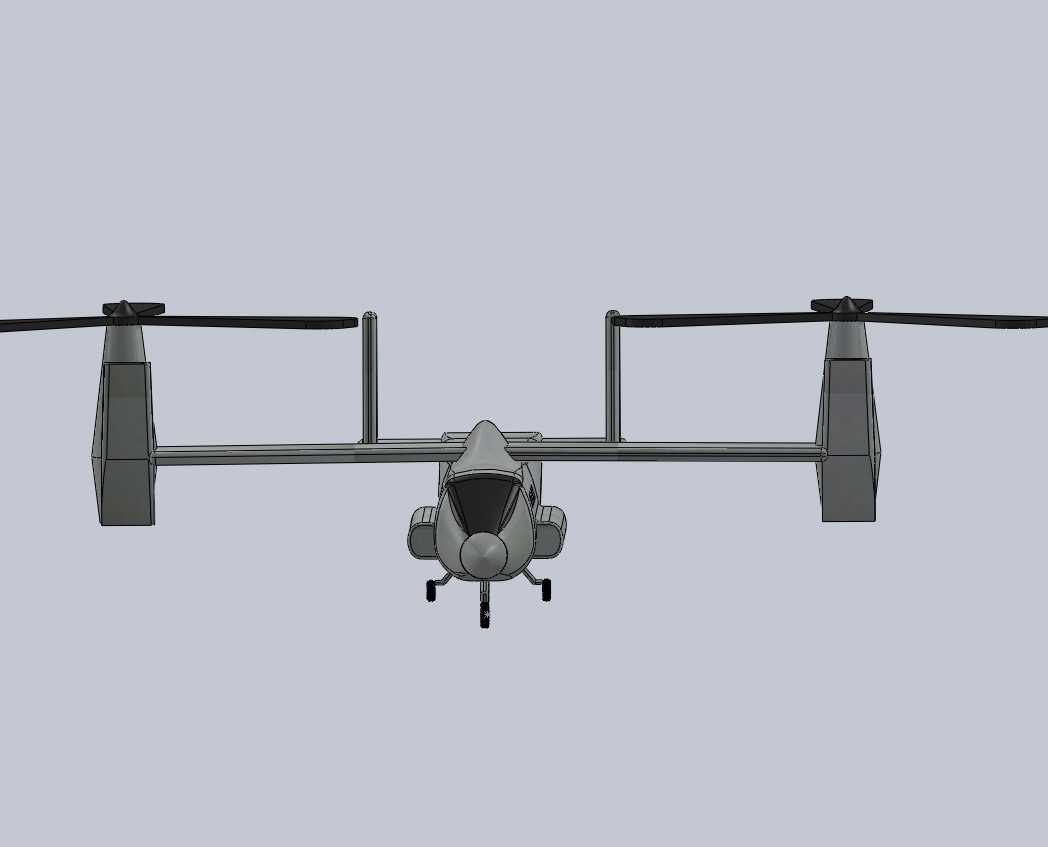

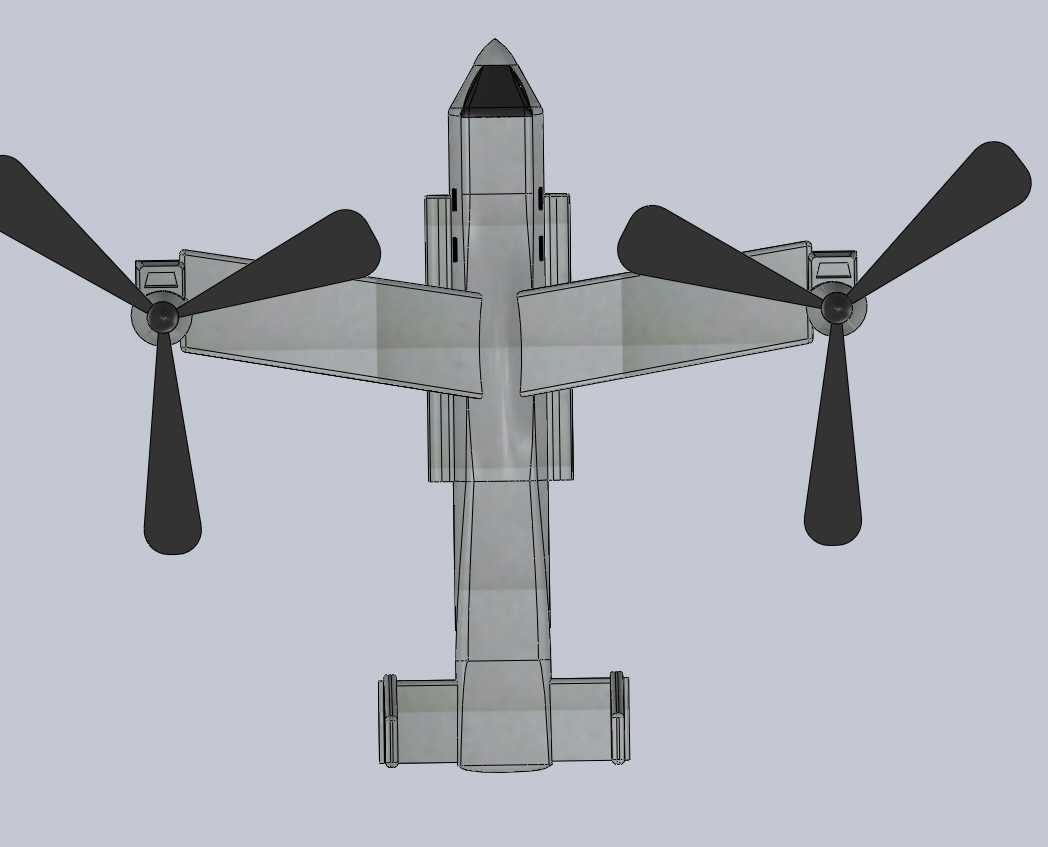

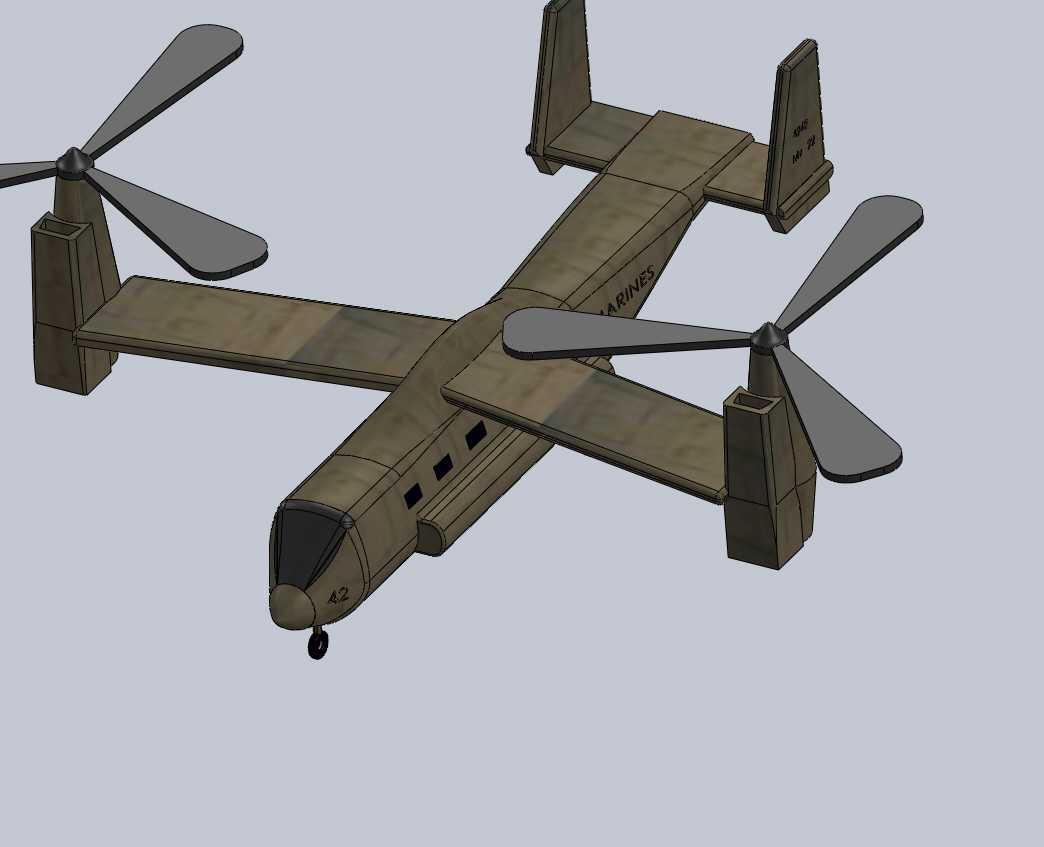

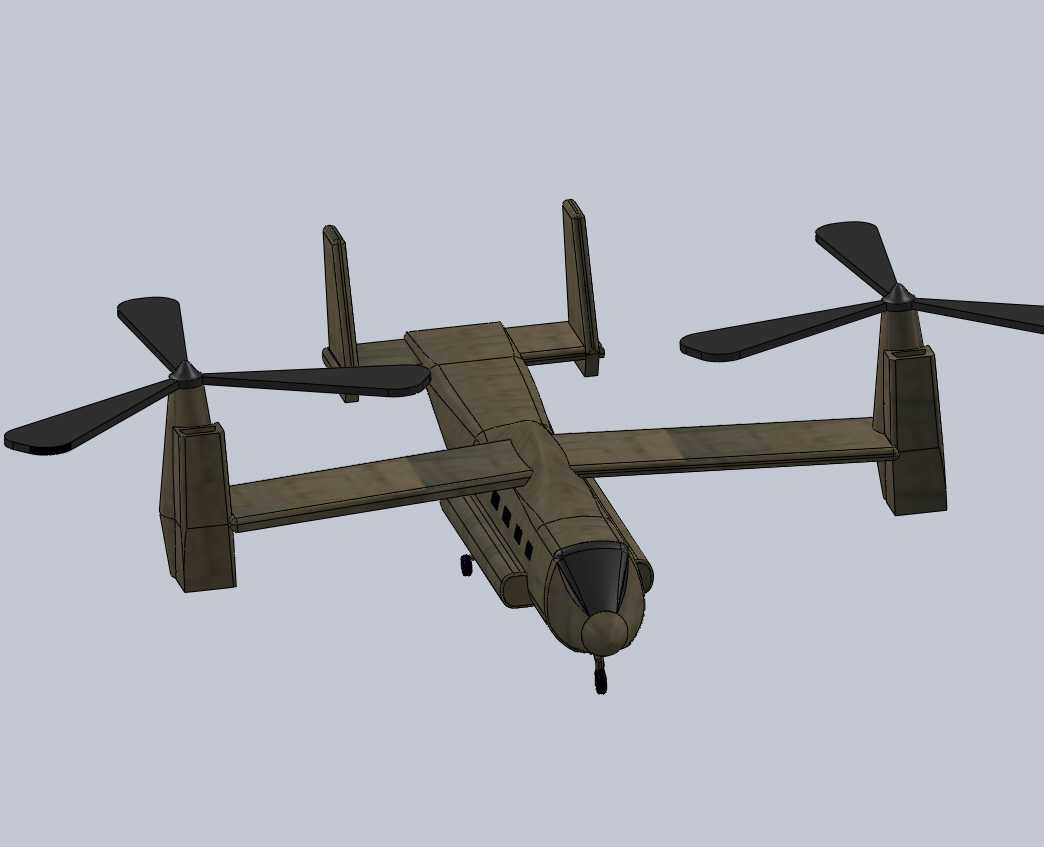

这款倾转旋翼飞行器的三维结构设计，核心围绕垂直起降与固定翼高速巡航的双工况适配展开，在结构布局上打破了传统直升机与固定翼飞机的边界。从实际应用场景来看，这类装备主要承担战场快速投送、特种作战渗透、前线物资转运等任务，既需要直升机无需长距跑道的垂直起降、空中悬停能力，又要兼顾固定翼涡桨飞机的高巡航速度、大航程优势，解决传统直升机飞行速度慢、作战半径有限的痛点。在功能特性的结构实现上，两侧翼尖的旋翼倾转机构是整个设计的核心，整套倾转结构需要在旋翼垂直向上的直升机模式、旋翼水平向前的固定翼模式之间完成90度精准切换，同时要承受不同工况下旋翼产生的巨大拉力、扭矩与振动载荷，建模过程中对倾转转轴的安装同轴度、翼尖短舱与机翼的连接强度边界做了完整的结构还原。机身主体采用半硬壳式结构设计，前部为驾驶舱区域，风挡的曲面造型兼顾气动减阻与飞行员视野需求，机身中段设置乘员舱段，侧面预留的舷窗结构对应舱内空间布局，机身下部布置前三点式起落架，前起落架为双轮结构、主起落架为单轮结构，起落架的收放舱室边界、缓冲支柱的行程空间都在模型中做了对应预留，保证起降状态下的结构间隙符合工程实际。机翼采用上单翼布局，翼面的翼型选型兼顾低速悬停时的下洗气流疏导、高速巡航时的升阻比优化，尾翼采用双垂尾布局，垂尾布置在尾段两侧的尾撑结构上，既可以在固定翼飞行模式下提供足够的航向稳定性，又能避免旋翼下洗气流对尾翼效率的干扰。建模过程中对整机的外形尺寸做了等比例还原，旋翼的桨叶翼型、桨毂结构都做了细节呈现，机身表面的海军陆战队标识、编号位置也对应实机布局，整个模型的结构拆分逻辑完全匹配实际装备的部段划分，机翼、短舱、旋翼、机身、尾翼、起落架等部段都保留了独立的结构边界，可直接用于结构装配演示、气动布局分析、教学展示等场景。在安装边界的处理上，旋翼与翼尖短舱的连接间隙、倾转过程中旋翼与机翼的运动干涉检查、起落架收放时与机身舱段的间隙都做了校核，避免结构运动中出现碰撞问题，机身内部的载荷空间边界也按照实机的尺寸比例做了预留，可进一步拓展内部油箱、航电设备、座椅等结构的建模工作。
