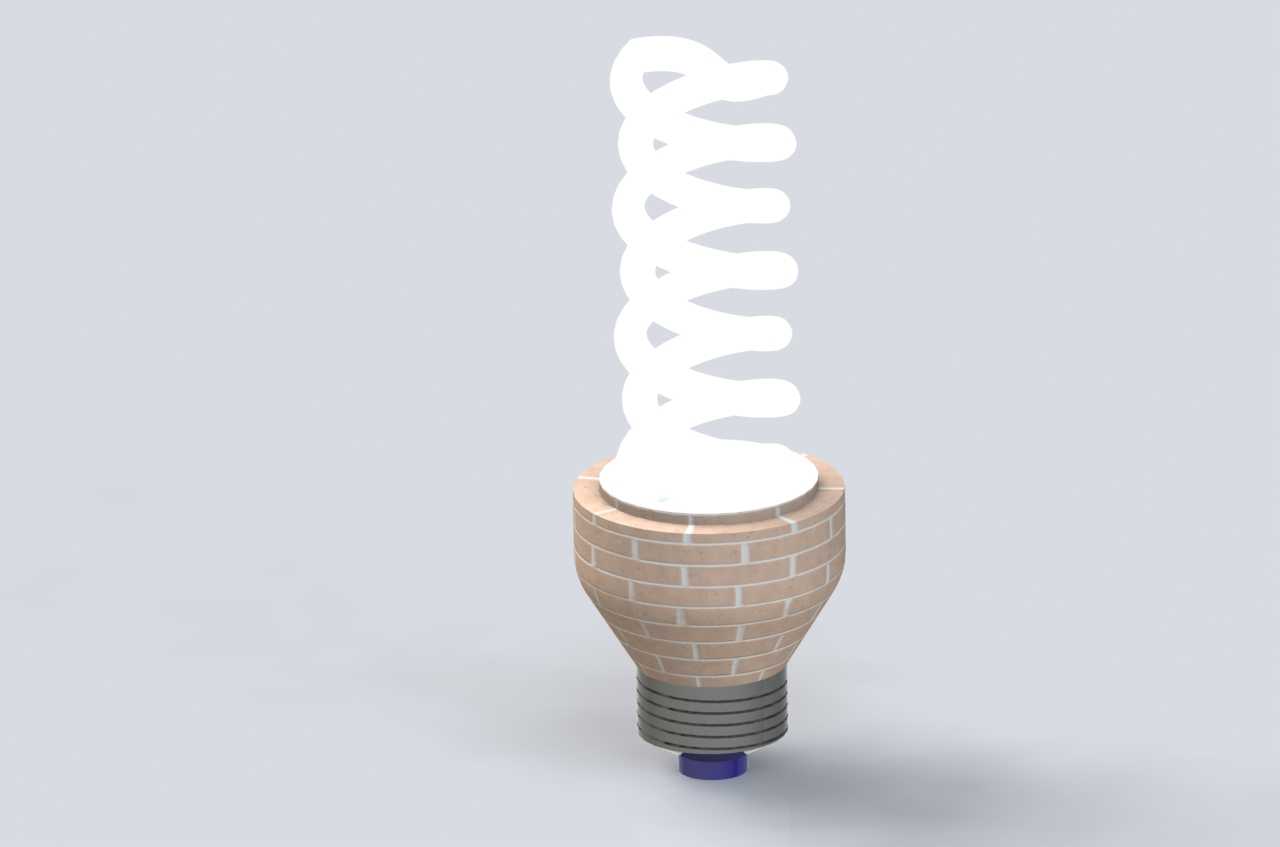

螺旋式节能灯外观结构三维设计

日常商用及民用照明场景中，螺旋型节能灯的结构适配性一直是结构设计环节需要重点考量的内容，不同于传统直管荧光灯的排布逻辑，螺旋盘绕的灯管结构能够在有限的竖向空间内排布更长的荧光发光管段，在不扩大灯具径向占用尺寸的前提下提升有效发光面积，同时兼顾紧凑型替换场景的安装需求，可直接适配常规E系列螺纹灯座的安装接口，无需额外改动原有照明线路的灯座结构。从结构设计逻辑来看，该款节能灯的整体结构分为三个核心功能段：底部为标准金属螺纹灯头段，严格匹配通用螺口灯座的啮合尺寸，螺纹牙型、旋合长度均符合民用照明接口的通用规范，保证安装时的旋合顺畅度与接触可靠性，灯头末端的绝缘触点做了凸起限位设计，避免安装过程中出现触点偏移、接触不良的问题；中部为灯体承载段，采用仿砖纹的包覆结构设计，一方面将内部的镇流器、启辉组件完全封闭在腔体内部，形成绝缘防护层，避免内部电子元件裸露带来的安全隐患，另一方面该段的锥度过渡设计能够平滑衔接底部小直径灯头与上部大直径螺旋灯管，避免结构出现突兀的直角转折，提升整体结构的抗冲击性能，在受到意外磕碰时能够通过锥面分散应力，减少灯体碎裂的风险；上部为螺旋发光段，灯管采用连续螺旋盘绕的成型结构，螺旋升角经过反复调整，保证相邻管段之间留有均匀的散热间隙，避免灯管工作时热量积聚导致光衰过快，同时螺旋结构的重心与灯头中心轴线完全重合，安装后不会出现偏斜、重心偏移的问题，适配竖直、倾斜等多种安装角度的灯座使用场景。在建模过程中，需要重点把控螺旋灯管的扫描路径连续性，保证管段直径全程一致，避免出现局部管径突变导致的结构缺陷，同时灯头部分的螺纹特征需要严格匹配通用安装尺寸，保证虚拟装配时能够与标准灯座模型完成无干涉旋合，中部包覆层的砖纹纹理做了浅浮雕处理，既保留外观辨识度，又不会因为纹理过深导致积灰、清洁不便的问题。该结构模型可用于灯具外观方案验证、安装适配性模拟、照明产品结构教学等场景，设计时充分考虑了实际生产中的脱模可行性，各段结构的拔模角度均符合注塑、玻璃成型的工艺要求，不存在倒扣、尖角等不利于量产的结构特征，能够直接对接后续的结构开模验证环节。
