不对称设计三位欧式排插电源插座

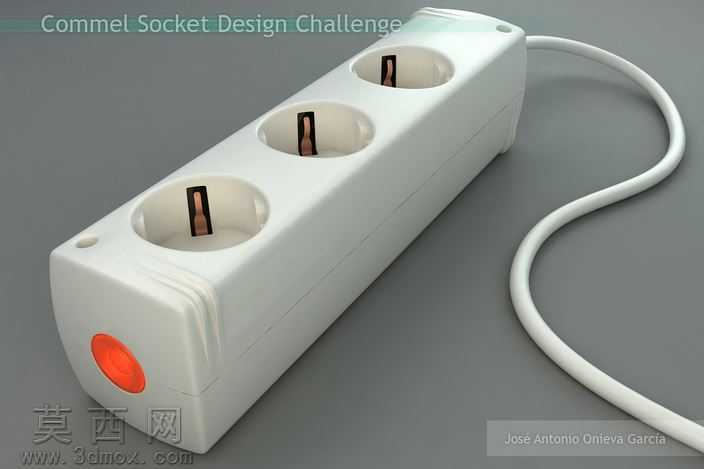

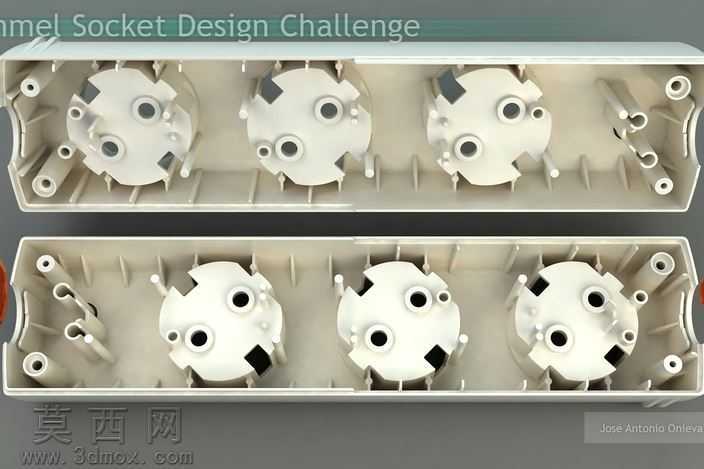

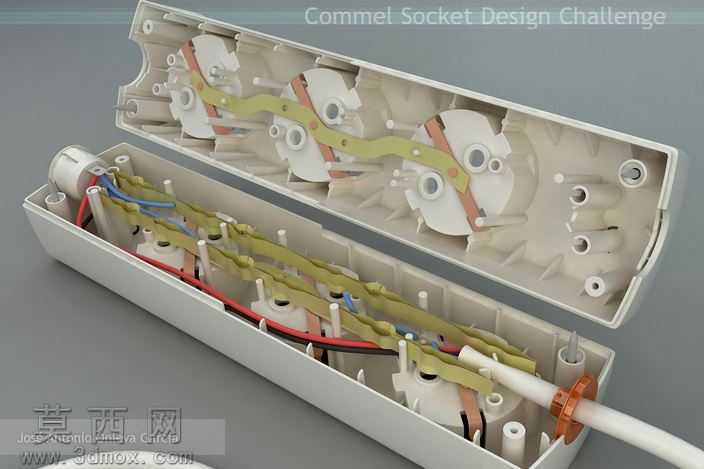

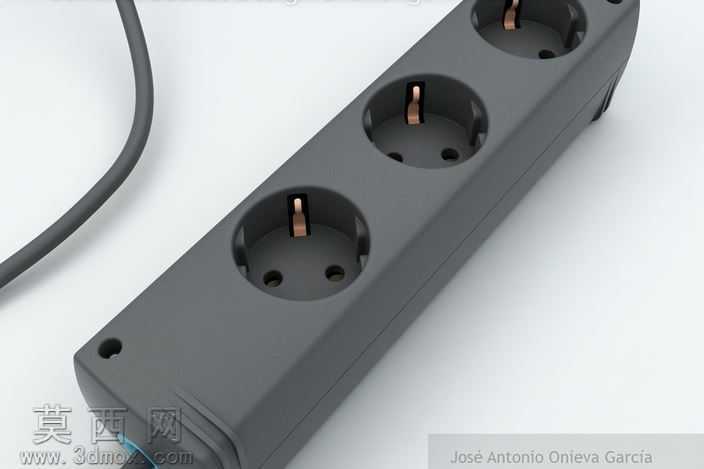

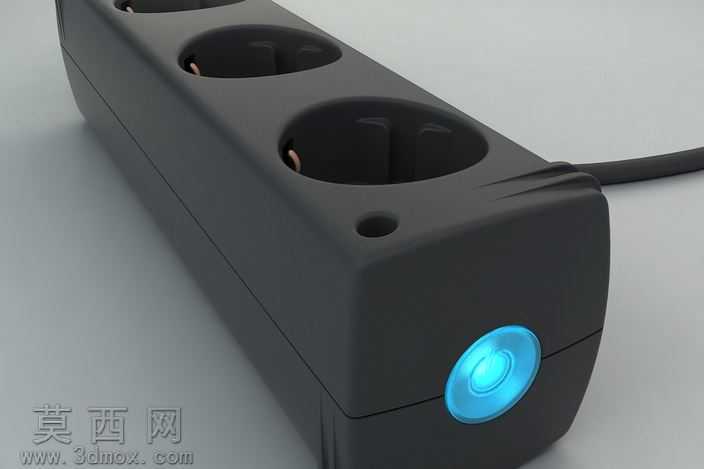

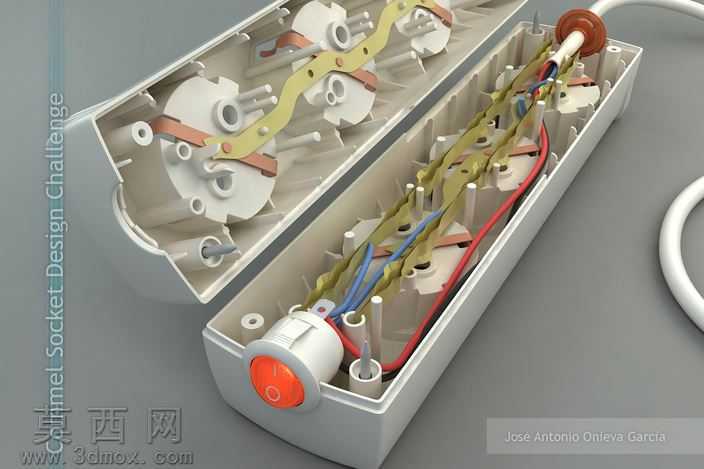

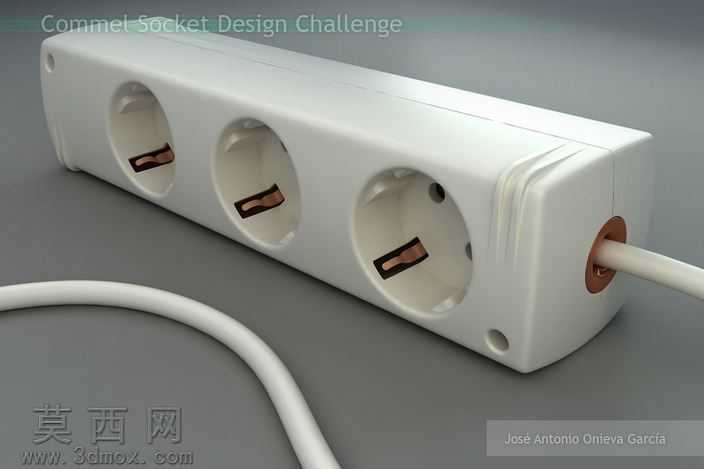

本作品为不对称结构的欧式排插三维模型，建模阶段采用参数化特征建模逻辑，先以拉伸命令构建排插主体的长条形基础壳体，壳体边缘做了多段连续圆角过渡处理，避免生硬直角带来的廉价感，同时匹配日常使用时的握持触感需求。在插孔位布局上打破传统排插等距对称的排布逻辑，三个欧式插孔沿壳体长度方向做非等距偏移设置，每个插孔的内部铜件接触槽、接地弹片卡位都做了独立的实体建模，还原真实插座的内部装配结构，插孔边缘做了下沉式导向倒角，方便用户插拔插头时快速对位。壳体侧面集成了带红色标识的船型电源开关，开关按键做了微凸的弧面造型，按键表面添加了细微的磨砂纹理材质，模拟真实塑胶按键的防滑触感，开关与壳体的装配缝隙控制在0.2mm的合理公差范围内，还原量产产品的装配精度。排插尾部的电源线出线口做了防弯折的锥形护线套结构，护线套采用软胶材质参数设置，与主体的硬塑壳体材质做出明确区分，电源线模型沿自然垂落的弯曲路径做扫掠生成，线材表面添加了细微的哑光质感，模拟真实PVC线材的表面肌理。渲染阶段采用工作室三点布光方案，主光源从左上方45度角投射，打出壳体的主体明暗关系，辅光源从右侧补光弱化暗部死黑，底部添加弱反光板承托排插模型，还原白色塑胶壳体的细腻漫反射质感，同时在开关的红色按键、插孔内部的接触片位置做了局部高光强化，突出不同部件的材质差异。设计思路上采用不对称布局减少模具开发成本，将传统双侧开模的结构优化为单侧抽芯即可完成脱模的结构，在保证三个插孔使用间距互不干扰的前提下，压缩了壳体的整体体积，同时对壳体的内部筋位、螺丝柱位置都做了适配性结构设计，兼顾外观造型与量产落地的工艺可行性，所有外部曲面都做了曲率连续检查，避免曲面出现褶皱、破面问题，内部结构的壁厚保持均匀2mm设置，符合注塑成型的工艺要求。
