半透明分体式塑料收纳防护盒结构设计

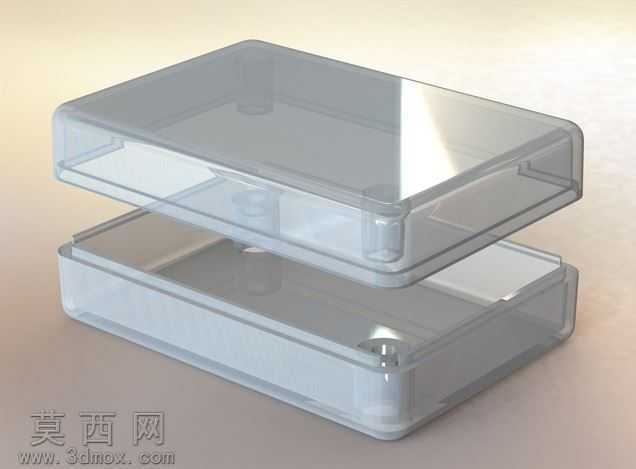

本作品为半透明分体式塑料收纳防护盒的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于产品的收纳防护功能定位，确定上下扣合的分体式基础构型，先绘制上下盒体的二维草绘轮廓，对盒体的圆角过渡、边缘壁厚进行统一参数约束，避免后续建模出现壁厚不均、应力集中的问题。建模过程中重点处理上下盒体的配合结构，在盒体四角内侧设计定位柱结构，确保上下盒体扣合时能够精准对位，不会出现错位偏移的情况，同时对盒体边缘做扣合止口设计，既保证扣合后的密封性，也提升整体结构的连接强度，避免日常开合过程中出现松脱。材质与渲染阶段，针对半透明塑料的视觉特性，调整材质的透明度、折射度与粗糙度参数，模拟磨砂半透明PP塑料的真实质感，既能够隐约观察到盒内收纳的物品，又不会完全暴露内部物件，兼顾实用性与美观度；渲染时采用柔和的漫反射光源，突出半透明材质的通透层次感，同时还原塑料壳体表面的细微光泽，让渲染效果贴近真实注塑成品的视觉表现。结构设计上充分考虑注塑生产的工艺要求，所有转角处均采用圆角过渡，避免注塑成型时出现应力开裂，整体壁厚保持均匀一致，防止生产过程中出现缩痕、缺料等问题；上下盒体采用完全对称的基础轮廓，降低模具设计的复杂度，同时盒体内部预留充足的平整收纳空间，可用于存放小型电子元器件、五金配件、零散小物件，四角的定位柱既起到扣合定位作用，也可作为内部缓冲支撑，避免盒体受挤压时出现变形凹陷。设计思路围绕实用、易生产、美观三个核心维度展开，摒弃多余的装饰结构，以简洁的长方体圆角造型适配多数收纳场景，半透明的材质选择既满足用户快速识别内部物品的需求，也具备简约干净的视觉效果，分体扣合的结构无需额外连接件即可完成开合，使用操作便捷，整体结构紧凑，边角圆润无尖锐棱角，使用过程中不会出现划伤风险，兼顾日常使用的安全性与实用性。
