GT40型赛车直立式后立柱结构设计

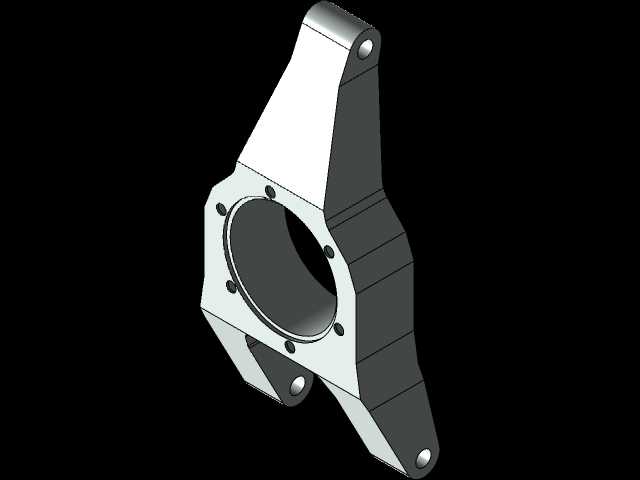

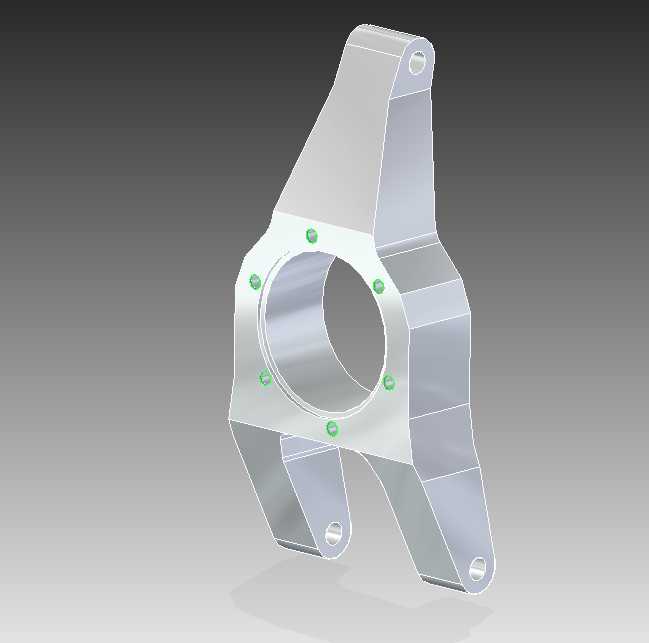

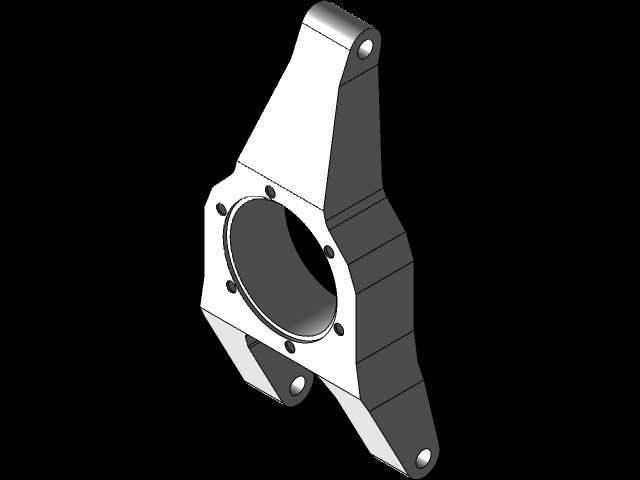

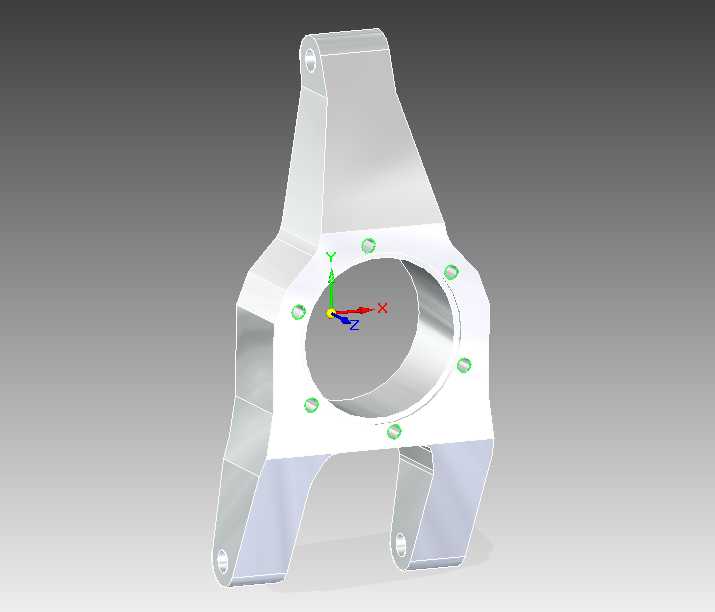

这款直立式后立柱是GT40车型底盘后悬系统的核心承载构件，主要适配场地竞技类赛车的后轴安装布局，可直接与配套车架、轮毂单元、制动总成配合完成装配，承担后轴载荷传递、悬架定位、制动反力承载的核心作用。从结构设计逻辑来看，整体采用立式分叉承载构型，上部延伸段设置单组铰接安装孔，用于对接车架后部的上摆臂铰接点，下部两个对称分叉支脚各设置同轴安装孔，用于连接后悬下摆臂与轮毂转向节基座，中部大直径镗孔为轮毂轴承单元的安装位，孔周均匀分布的6个螺纹安装孔用于固定轴承座压盖，确保轮毂单元运转时的同轴度与连接刚性。设计过程中充分考虑赛车工况下的交变载荷冲击，支臂与中部安装座的过渡位置全部采用大圆角平滑过渡，避免应力集中导致的结构疲劳失效，整体壁厚根据载荷路径做差异化分布，主承载路径区域壁厚加厚，非承载区域做适度挖空减重，兼顾结构强度与整车轻量化需求。从安装边界来看，中部轴承安装孔的同轴度公差控制在0.02mm以内，上下铰接孔的轴线平行度公差不大于0.03mm，确保装配后悬架运动轨迹符合设计预期，不会出现四轮定位参数偏移、轮胎偏磨的问题；上部铰接点与下部两个支脚铰接点的孔位间距严格匹配GT40车架的后悬安装点距，装配时无需额外修改车架结构，可直接完成对位安装。实际装车应用中，该后立柱可承受赛道急加速、重制动、高速过弯时的多向复合载荷，上部支臂传递纵向与侧向载荷，下部分叉结构分散轮毂端传递的垂向冲击，中部轴承位的环形安装面可保证制动盘安装的端面跳动量符合竞技赛车的制动精度要求，避免高速制动时出现制动抖动的问题。建模过程中严格按照实车测绘尺寸完成特征构建，所有安装孔位、过渡圆角、安装面的平面度都与实际加工要求保持一致，可直接用于后续的工程出图、数控加工或者仿真分析，结构设计上预留了制动管路、轮速传感器线束的走线空间，不会出现装配时零部件干涉的问题，适配GT40车型的经典后悬布局，能够满足场地竞技赛事的高强度使用需求。
