雪佛兰C5C6克尔维特后轮枢纽结构设计

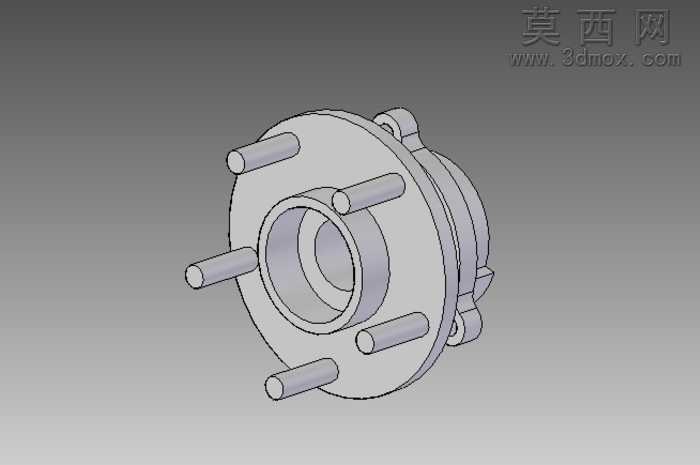

本模型为适配雪佛兰C5、C6克尔维特车型的后轮枢纽精确尺寸三维模型，建模过程依托三维参数化设计软件完成，全程采用san样条与ABS线构建轮廓基准，严格遵循实车测绘的尺寸公差要求，保证各安装位、配合面的参数与原厂配件完全匹配。建模阶段首先梳理后轮枢纽的功能逻辑，该部件作为后轮承载与传动的核心衔接构件，需要同时承担轮毂安装定位、轴承支撑、轮速信号适配等多重功能，因此建模时优先确定中心轴承安装孔的同轴度基准，以中心轴线为全局参考，依次构建内圈轴承配合腔、外圈法兰安装面、五根轮毂固定螺栓柱的结构，每一处特征的拔模角度、圆角过渡都参考实车部件的工艺要求设置，避免出现应力集中的尖锐结构。模型的材质渲染阶段，针对不同结构区域匹配对应材质属性：主体枢纽壳体采用铸铝材质参数，设置亚光金属质感与细微的铸造颗粒纹理，还原原厂部件的表面质感；五根固定螺栓柱采用高强度钢材材质，添加轻微的镀锌层反光效果，区分与主体壳体的材质差异；中心轴承配合面设置精加工后的金属高光效果，体现配合面的加工精度要求。结构设计上，该模型完整还原了后轮枢纽的安装定位结构，法兰盘上的螺栓柱位置度严格按照实车孔位坐标设置，保证与轮毂、刹车总成的安装适配性；侧边的传感器安装凸台、线束固定卡扣结构均完整复刻，满足后续装配校验、改装设计的使用需求；内部的轴承限位台阶、密封件安装槽结构尺寸精确，可直接用于轴承选型匹配、密封结构验证的相关工作。设计思路围绕实车配件的逆向复刻展开，全程以精确尺寸传递为核心目标，未添加冗余的装饰性特征，所有结构均服务于部件的实际装配与功能实现，模型的几何连续性经过校验，不存在破面、重叠面等建模缺陷，可直接导入各类三维软件开展后续的工程分析、改装设计、3D打印样件制作等工作，能够为克尔维特车型的后悬挂维修、轮毂改装、刹车系统升级等场景提供精准的三维数据参考。
