洛克希德真空制动助力器结构设计模型

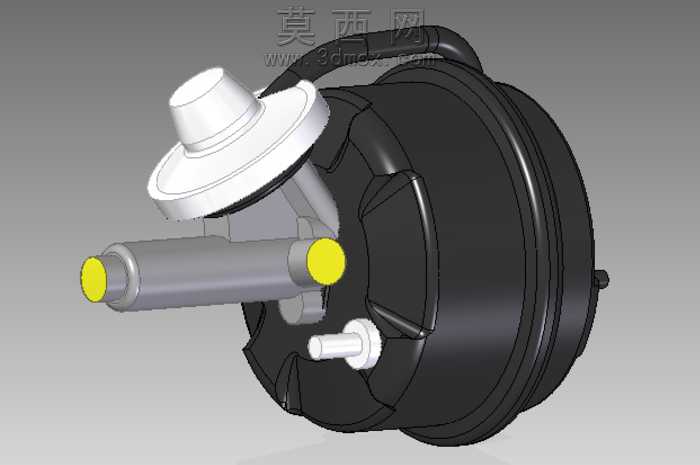

本模型为洛克希德规格真空制动助力器的三维参数化建模成果，建模过程严格遵循实物尺寸测绘标准，完整还原了该类助力器的全部结构特征，可适配同规格不同厂商生产的同尺寸助力器的结构参考需求。建模阶段首先完成整体轮廓的基准搭建，以助力器的安装同轴度为核心基准，依次构建真空伺服气室的主体壳体、膜片承托结构、控制阀总成、输入推杆、输出顶杆以及各部位的密封连接结构。壳体部分采用曲面与实体结合的建模方式，还原了冲压壳体的加强筋结构、边缘卷边密封结构以及外接真空管路的接头特征，对壳体表面的安装定位凸台、固定卡扣位都做了精准的尺寸还原，保证模型的装配定位精度符合实车安装要求。控制阀部分的结构做了分层细化，包含真空阀、空气阀的阀芯结构、复位弹簧的装配位、推杆的连接锁止结构，输入推杆端部的连接球头、防尘罩的褶皱结构都通过扫掠、放样等建模命令完成，还原了部件的运动空间预留特征。模型的材质渲染阶段，对真空壳体赋予哑光黑色工程塑料/冲压喷塑材质，金属推杆部分赋予磨砂镀锌金属材质，端部的密封堵头赋予明黄色橡胶材质，顶部的控制阀护罩赋予白色硬质工程塑料材质，各部件的材质区分清晰，可直观分辨不同结构的功能分区。设计过程中重点考量了助力器的动力传递路径结构，保证输入推杆、反作用盘、输出顶杆的同轴度公差符合制动部件的设计要求，对膜片的折叠行程空间做了结构校验，确保模型可直观展示真空助力的工作过程：即制动时空气阀开启，膜片两侧形成气压差推动壳体联动输出顶杆，实现制动踏板力的放大效果。模型各部件的装配关系完整，可支持拆解展示内部的膜片、弹簧、气室分隔结构，能够用于制动系统的结构教学、同规格产品的改装设计参考以及整车制动系统的装配匹配验证，所有结构尺寸均经过多轮校验，与实物的安装尺寸、外形轮廓保持一致，可直接用于后续的工程出图、装配模拟等工作。
