液压驱动重载夹持格斗机械爪结构设计

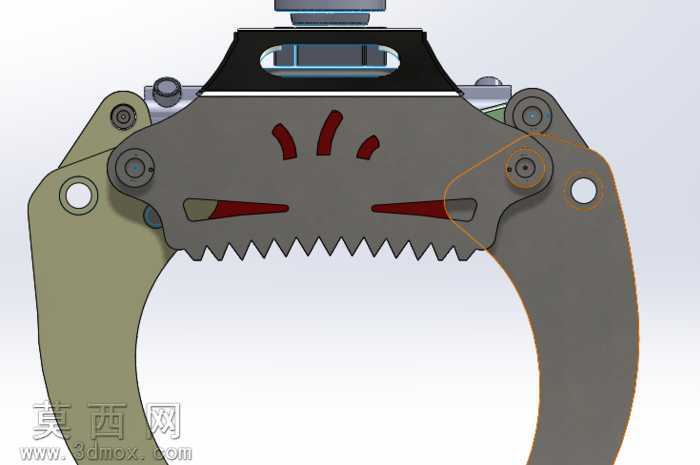

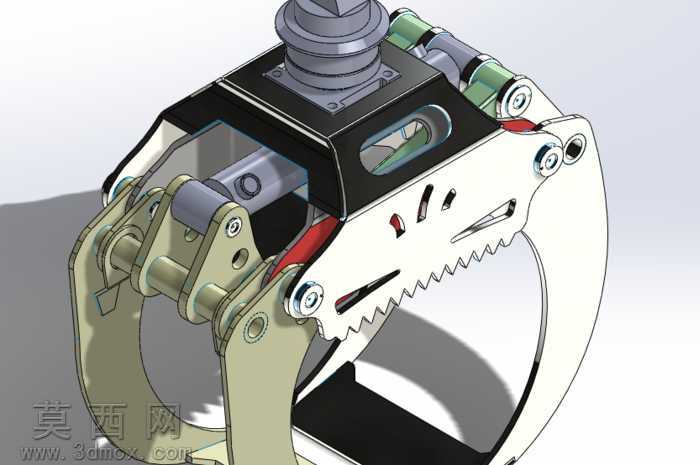

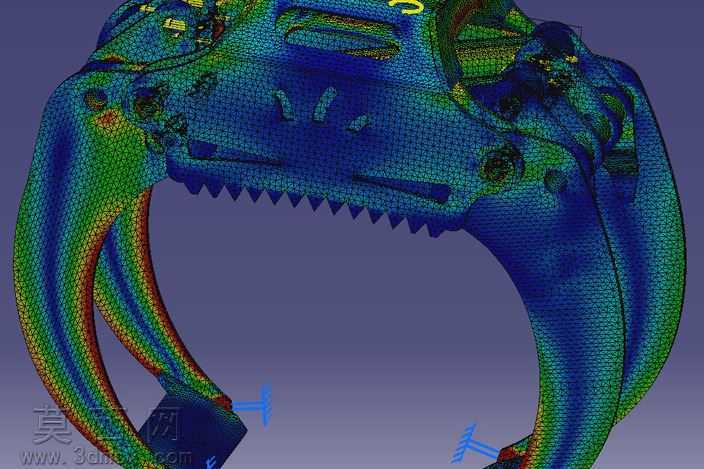

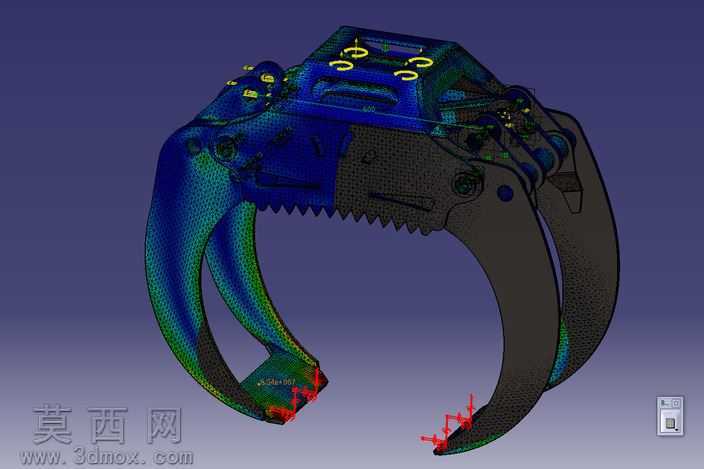

本作品为液压驱动的重载夹持机械爪三维设计，建模阶段依托三维参数化设计软件完成全零件的精准建模，从顶部的液压油缸连接法兰开始，依次完成缸体固定座、铰接销轴、夹爪臂、锯齿形夹持咬合面、侧部防护盖板等所有零部件的特征绘制，每一处铰接孔的同轴度、配合面的公差预留都在建模阶段做了对应参数设置，确保后续装配时各运动部件无干涉。渲染阶段采用工业级写实渲染流程，为不同部件匹配对应材质：顶部连接法兰与铰接销轴采用调质合金钢材质，表面做镀锌钝化处理呈现哑光金属质感；夹爪主体采用高强度合金结构钢，表面做发黑防锈处理呈现深灰哑光质感；夹爪咬合面的锯齿部位采用淬火硬化处理，渲染时特意突出刃口的高硬度金属反光；侧部的液压管线采用高压橡胶管材质，搭配金属快插接头，还原真实液压管路的视觉效果；防护盖板采用冷轧钢板冲压成型，表面做黑色喷塑处理，与金属结构件形成明确的材质区分。结构设计上采用双油缸对称驱动布局，两侧夹爪通过多组铰接连杆实现同步开合，咬合面设计为连续锯齿结构，可大幅提升夹持时的摩擦力，防止被夹持物件滑脱，设计阶段通过参数化计算匹配油缸推力，确保在10吨汽缸压力下可输出稳定夹持力，对应输出扭矩可达1100牛米，可满足5.5吨级物件的牵引夹持需求。设计过程中同步开展有限元模拟分析，对夹爪臂、铰接销轴、咬合齿等受力关键部位做网格划分，模拟最大载荷下的应力分布与形变情况，针对应力集中的铰接根部位置做圆角过渡优化，对咬合齿的齿形角度做反复调整，在保证咬合力的同时避免齿部应力过载断裂，整体结构紧凑，运动轨迹流畅，无冗余设计部件，所有铰接位置都预留了润滑注油孔位，方便后期使用维护，可适配多种重载作业场景的夹持需求。
