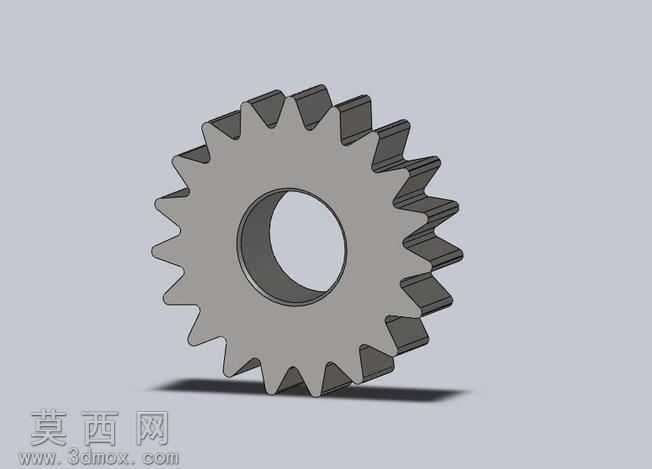

本作品为直齿小齿轮旋转执行机构的三维建模成果,建模过程依托主流三维机械设计软件完成,整体遵循机械传动零件的标准化设计逻辑开展。建模初期首先明确小齿轮作为旋转执行核心传动件的功能定位,依据直齿圆柱齿轮的啮合传动原理确定基础参数,依次完成齿廓渐开线的精准绘制、齿根圆角过渡处理、中心安装轴孔的尺寸匹配,保证轮齿参数符合通用传动的啮合要求,避免后续装配出现干涉问题。建模过程中采用参数化建模思路,将齿数、模数、齿厚、轴孔直径等核心参数设置为可调整变量,方便后续根据不同传动场景的需求快速修改模型尺寸,提升模型的复用性。模型结构层面,完整还原了直齿小齿轮的实体结构,包含均匀分布的外啮合轮齿、中心贯通安装孔、轮体端面的平整结构,轮齿部分做了合理的齿顶倒角与齿根过渡圆弧处理,既符合实际机加工零件的工艺特征,也避免模型出现尖锐棱角导致的渲染失真或应力集中模拟偏差。材质与渲染环节,为模型赋予了常用结构钢的材质属性,调整金属材质的粗糙度、反光度参数,还原钢制机加工零件的哑光金属质感,渲染时添加柔和的环境光与定向投影,清晰展现轮齿的轮廓层次、齿面的结构细节以及中心轴孔的深度结构,让模型呈现出接近真实工业零件的视觉效果。设计思路上,该小齿轮作为旋转执行机构的核心传动部件,重点保证轮齿的啮合精度与安装定位的同轴度要求,建模时严格控制轮齿的分度圆、齿顶圆、齿根圆的尺寸公差,中心轴孔与轮体的同轴度做了约束处理,确保模型导入装配环境后可与配对齿轮、传动轴完成精准装配,实现稳定的旋转传动动作,可用于机械原理演示、传动机构虚拟装配、小型传动装置的方案设计验证等场景,模型结构完整无冗余特征,细节处理贴合实际工业零件的生产加工要求。
