卵形手雷剖面结构三维数模

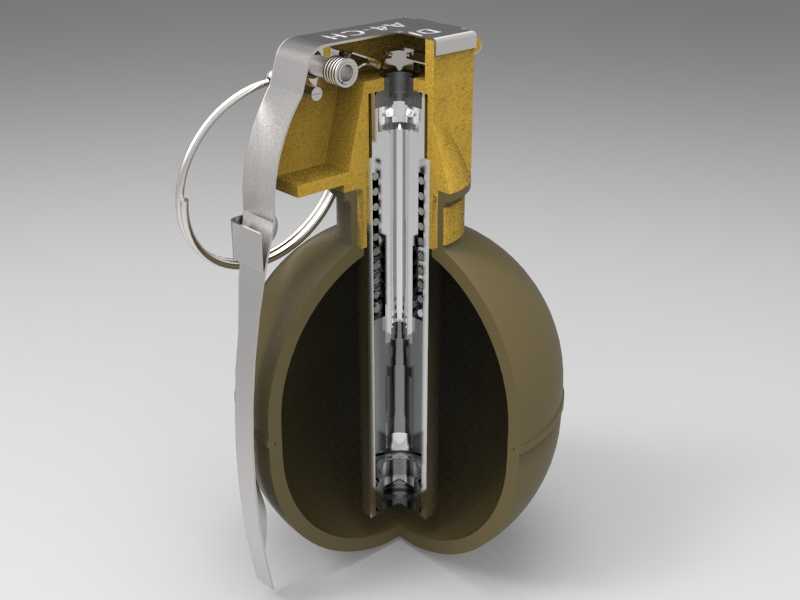

该剖面结构三维数模完整还原了卵形手雷的内部装配关系，从工程视角拆解了各部件的配合逻辑与功能实现路径。在军工装备教学场景中，这类剖面模型可直接用于新兵战术培训、装备结构认知课程，替代拆解实弹带来的安全风险，让受训者直观理解保险解除、击发触发、传爆序列的完整动作流程；在军工产品研发阶段，该数模可作为结构验证的基础参照，帮助设计人员核对引信与弹体的装配公差，排查击针簧预紧力、保险销插拔阻力等关键参数的匹配问题。从功能特性来看，模型完整呈现了杠杆式保险机构的工作逻辑：保险销贯穿保险握片与引信座，拔出保险销后握片在击针簧作用下弹飞，击针失去约束撞击火帽，通过延期药管传递火焰引爆雷管，最终引爆弹体内装药，整个动作链的零件配合间隙在数模中均按实物比例还原，可直接用于运动仿真验证动作可靠性。设计思路上，卵形弹体的曲面弧度经过优化，既保证握持时的贴合度，又能在爆炸时形成均匀的破片扩散范围，弹体外壳的壁厚分布经过力学计算，在保证装药容纳空间的同时控制整体重量，适配单兵携行的负重要求；引信组件采用模块化设计，延期药管、雷管、击针组件均可独立拆分，方便生产装配环节的质量检测与后期维护更换。从安装边界来看，该手雷整体轮廓符合单兵徒手握持的尺寸范围，保险环的直径适配手指穿入操作的空间需求，引信座与弹体的连接螺纹采用标准军工细牙螺纹，保证连接强度的同时实现快速装配，弹体底部的平面结构可保证放置在平面时不会发生滚动，适配战术携行具的装具袋尺寸，不会出现携行时的卡滞问题。模型的剖面切割位置经过精心选择，刚好完整展现从保险握片到雷管的完整传爆路径，同时保留了弹体装药腔的完整轮廓，既不破坏整体外形的识别度，又能清晰展示内部所有关键零件的位置关系，击针簧的螺距、钢丝直径，火帽的安装腔尺寸，延期药管的长度比例均按实物测绘数据还原，可直接用于结构原理演示、军工科普展品制作等场景，为相关领域的设计人员、教学人员提供直观的结构参照。
