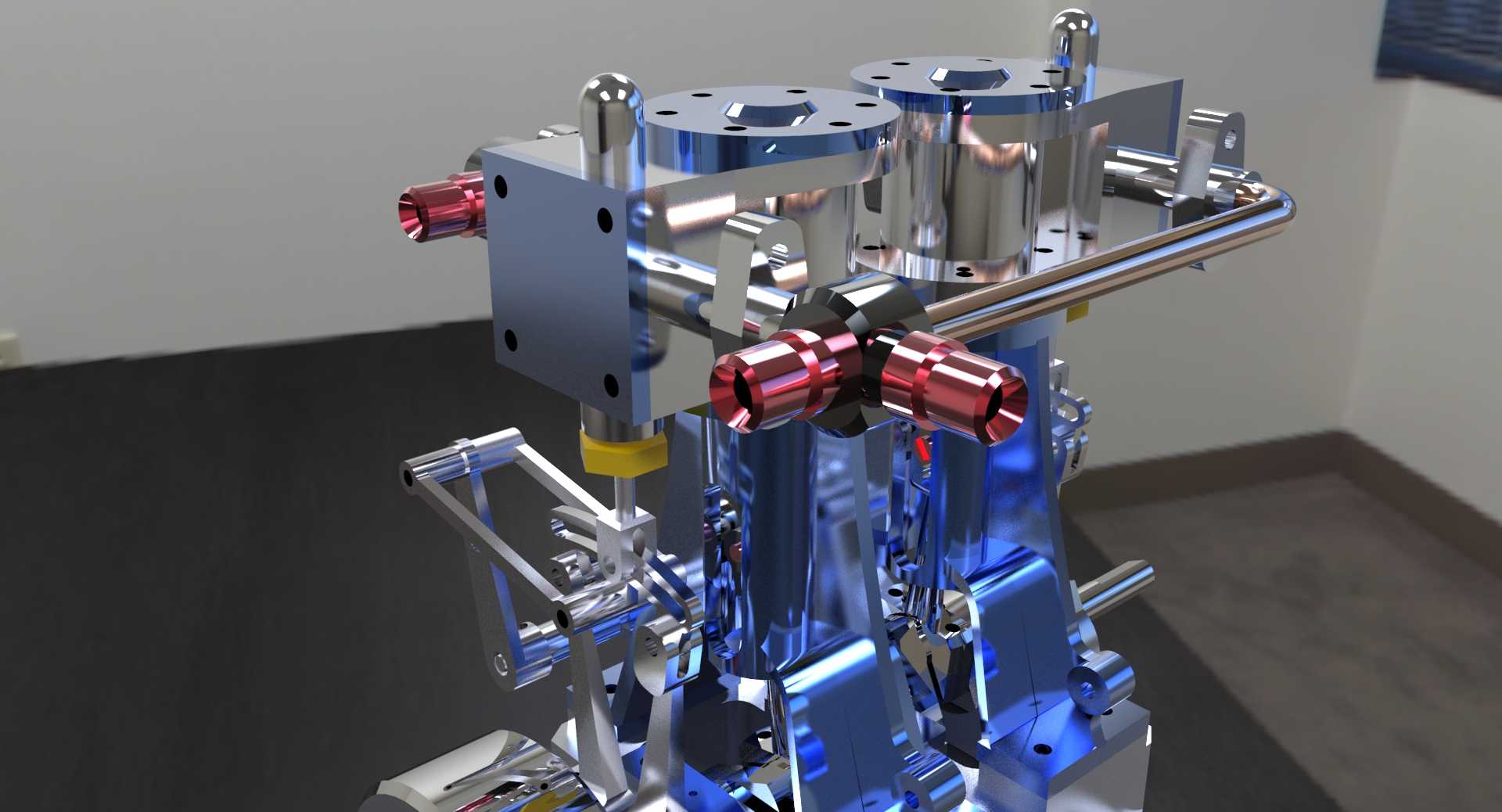

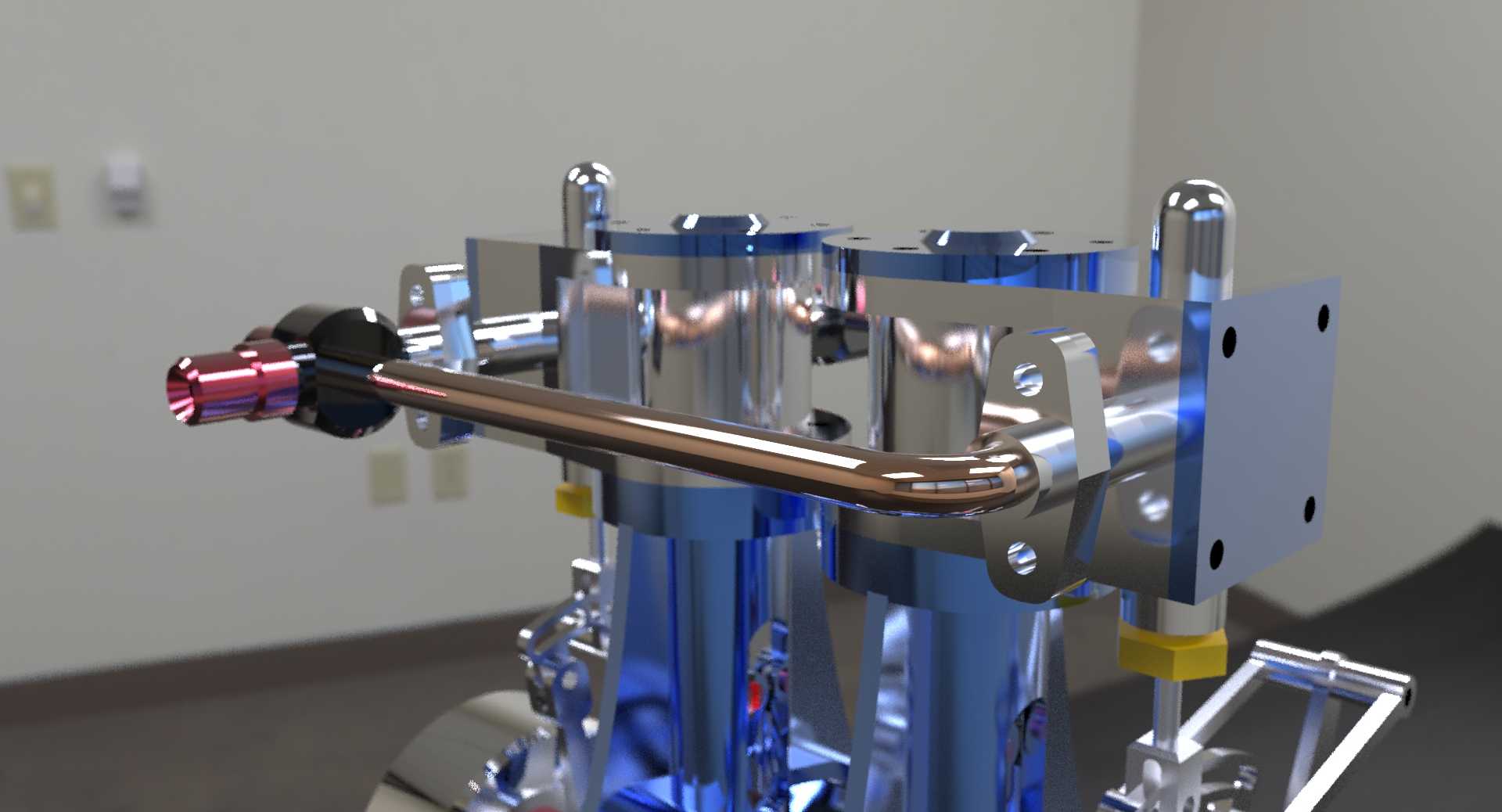

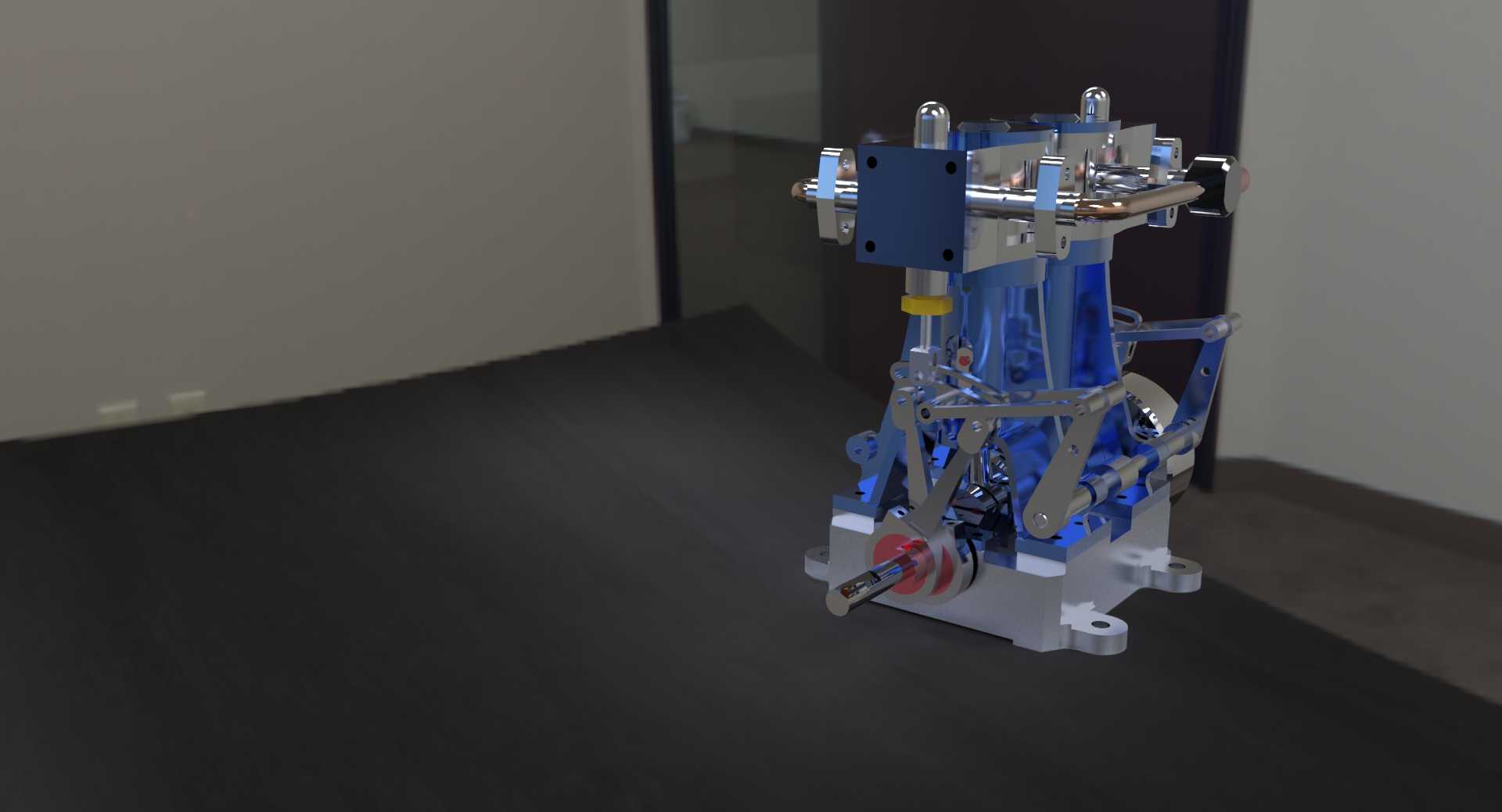

小型双缸动力引擎关键结构渲染展示

这款小型动力单元的结构设计，核心围绕紧凑空间内的动力输出效率做布局，整体采用并列双缸的排布形式，缸体部分做了加厚法兰边设计，预留的六个安装孔位可直接适配通用型小型设备的安装基座，横向贯穿的动力输出轴做了阶梯轴结构，轴端的连接部位加工有定位卡槽，可直接对接联轴器或是小型负载轮组，无需额外做转接结构加工。从实际应用场景来看，这类小型动力单元常被适配在便携作业设备、小型实验动力台架、微型移动载具的动力舱内，整体安装边界控制在极小的空间范围内，侧面突出的管路接口分别对应燃油供给、润滑回路以及排气通路，接口位置做了统一的侧置排布，能减少外接管路的弯折角度，降低管路沿程阻力。设计过程中对缸体上部的密封结构做了针对性优化，缸盖与缸体的结合面采用平面精加工处理，配合金属密封垫可实现高压工况下的密封可靠性，下部的支撑脚架与缸体采用一体化铸造成型后做精加工处理，安装面的平面度控制在合理公差范围内，可避免安装后出现缸体应力变形的问题。横向布置的操纵联动杆采用金属弯管成型，杆身与固定支座的连接部位加装了耐磨衬套，长期往复动作下也不会出现松旷间隙，杆端的连接头采用快拆结构设计，可快速对接外部操纵拉线或是联动机构。侧面的固定支架采用折弯钢板加工而成，支架上的长圆孔设计可适配一定范围内的安装位置偏差，降低现场安装的对位难度。下部的黄色管路接头为燃油过滤单元的连接位，接头采用标准锥管螺纹，可直接对接通用规格的燃油管路，无需定制专用接头。整体外露的金属部件均做了表面抛光处理，既可以直观展示金属材质的质感，也能在渲染效果下清晰呈现各部件的装配关系，从结构间隙的控制来看，运动部件与固定支架之间预留了足够的安全间隙，运行过程中不会出现运动干涉问题，各紧固件的排布位置也预留了工具操作空间，后期维护拆解时无需额外拆除周边无关部件即可完成紧固件的拆装作业。
