Interion水平对置发动机内部结构展示

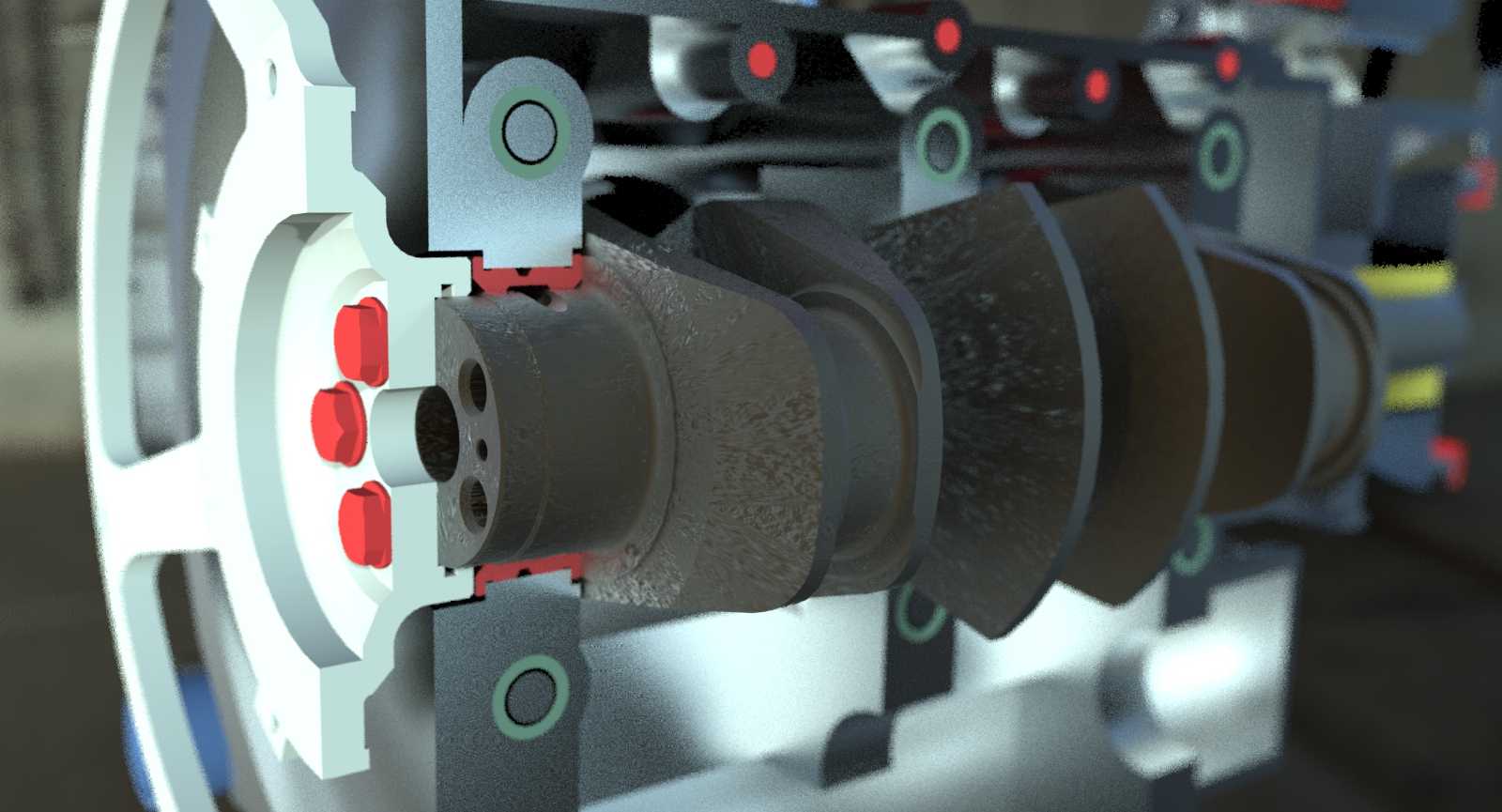

水平对置发动机的结构设计核心在于降低整机重心高度，相比直列、V型布局机型，其活塞水平对向布置的形式能让曲轴两侧的往复惯性力实现自然抵消，大幅降低高转速工况下的整机振动量级，这类结构常被应用在对操控稳定性要求较高的乘用车辆、小型通航动力单元以及高性能摩托动力平台上。从剖面结构能看到，曲轴采用多曲拐对称布置，每个曲拐对应两侧对置的活塞连杆组件，连杆大头采用剖分式结构与曲轴轴颈配合，轴瓦预留的配合间隙需要满足高速运转下的油膜建立要求，避免出现干磨烧蚀的故障。曲轴输出端的连接法兰需要匹配变速箱输入轴的花键参数，安装时的同轴度公差需要控制在0.02mm以内，否则会在动力传递过程中产生额外的径向载荷，加速轴承与密封件的磨损。缸体部分采用分体式设计，两侧缸体通过定位销与高强度螺栓实现刚性连接，螺栓的拧紧顺序与扭矩参数需要严格按照工艺要求执行，避免缸体结合面出现密封失效导致的漏油、漏水问题。活塞顶部的燃烧室造型匹配对应的配气机构，能在压缩行程终了时形成合理的涡流比，提升油气混合效率，活塞环组的三道环分别承担气密封、油刮除与导热的功能，环端开口的错位角度需要按照装配要求调整，避免出现窜气、烧机油的问题。冷却水道在缸体内部环绕气缸周向布置，能保证高负荷工况下各缸温度均匀，避免出现局部热应力集中导致的缸体变形。润滑系统的主油道沿曲轴轴向布置，通过曲轴内部的斜油孔向各主轴颈、连杆轴颈供给压力润滑油，同时通过分支油道向配气机构、活塞冷却喷嘴供给润滑油，保证各运动副在不同工况下都能得到可靠润滑。整机的安装支点分布在缸体下部与变速箱连接端，安装时需要匹配对应车型的机脚胶刚度参数，既能过滤掉发动机运转产生的振动传递到车架，也能避免急加速、急减速工况下的动力总成位移量过大，干涉周边的进排气、管路部件。这类水平对置结构的发动机在维护时需要特别注意机油液位的检查标准，由于缸体水平布置，部分工况下机油更容易出现向燃烧室窜入的情况，需要按照使用周期定期检查火花塞状态与机油消耗量，及时更换老化的密封件。
