剖视结构航空涡轮发动机三维设计

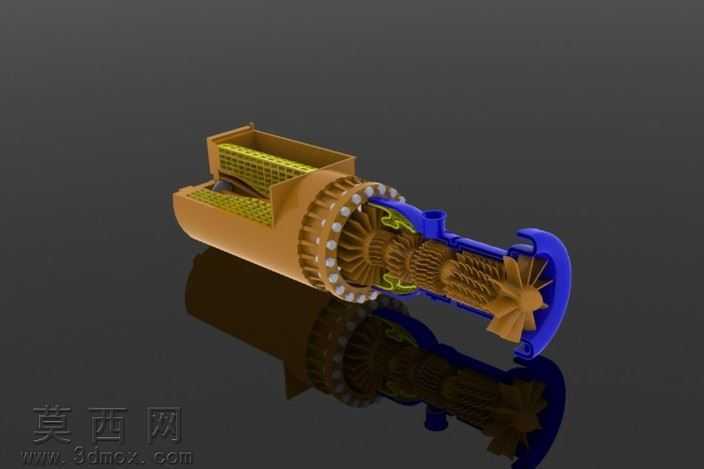

本作品为带完整内部剖视结构的涡轮动力装置三维模型，建模阶段采用自顶向下的设计思路，先完成整体外轮廓的尺寸约束，再逐层拆分进气段、压气机段、燃烧室段、涡轮段、尾喷段的独立结构，确保各段装配间隙符合机械设计公差要求，所有叶轮叶片均采用参数化建模方式，通过曲面放样生成叶型曲面，再经圆周阵列完成整圈叶片排布，保证叶片扭转角度、叶根安装位的尺寸精度。模型采用半剖视的展示形式，将外壳部分做剖切处理，完整呈现内部多级压气机叶轮、燃烧室导流结构、涡轮做功叶轮、传动轴系的装配关系，其中机匣部分的螺栓连接结构、轴承定位台阶、管路接口都做了精细化还原，没有省略关键装配细节。材质渲染阶段针对不同部件做了差异化材质分配：外部机匣采用哑光金属漆材质，模拟高温合金铸造后的磨砂质感，压气机与涡轮叶片采用高反光金属材质，添加细微的磨损纹理提升真实感，燃烧室内部的隔热衬套采用暗黄色耐高温涂层材质，尾喷口调节结构采用蓝色阳极氧化金属材质，区分不同功能部件的视觉特征。场景搭建采用深色反光地面，添加柔和的环境HDR光照，通过主光源打亮剖视面的内部结构，辅助光勾勒外部机匣的轮廓，调整反射强度让模型在地面形成自然的倒影，突出整体结构的层次感。设计过程中重点还原了涡轮发动机的核心工作流道结构，从进气口的导流栅格到燃烧室的喷油嘴安装位，再到涡轮段的导向叶片与做功叶片的排布逻辑，都参照真实涡轮动力装置的结构原理设计，各转动部件与固定部件之间预留了合理的装配间隙，既保证模型的视觉展示效果，也符合实际机械结构的设计逻辑，可用于机械原理教学、结构展示、动力装置科普等场景使用。
