直列四缸配气阀门发动机机体结构模型

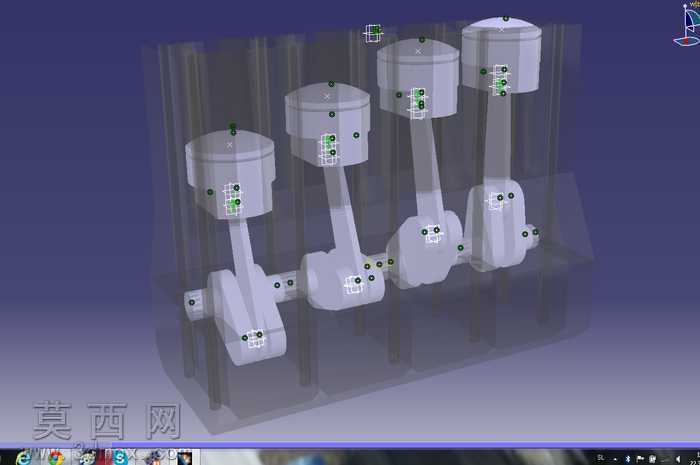

本模型为直列四缸布局的发动机机体结构三维设计作品，建模过程中严格遵循内燃机曲柄连杆机构与配气机构的运动匹配逻辑，首先完成机体缸体的基础框架搭建，按照等缸间距的直列排布规则划定四个气缸的安装基准面，对缸筒内壁、曲轴安装座、凸轮轴支撑位等关键配合位置做了精准的尺寸约束，确保各部件装配后无干涉问题。模型完整还原了活塞组件、连杆、曲轴、配气阀门的联动结构：活塞部分采用平顶活塞造型，表面预留了活塞环安装位的结构示意，活塞销与连杆小头的铰接处做了同轴度约束，可模拟活塞在缸筒内的上下往复运动；连杆采用工字型截面的轻量化结构设计，大头与曲轴曲柄销的配合间隙按照实际装配公差设置，能够将活塞的直线运动顺畅转化为曲轴的旋转输出；曲轴部分按照四缸发动机1-3-4-2的点火顺序设计曲柄夹角，平衡重的造型与位置完全匹配实际发动机的动平衡设计逻辑，可通过DMU运动仿真模拟曲轴连续旋转时的整体动平衡状态。配气阀门部分对应每个气缸设置进排气阀，阀门的运动行程与曲轴转角做了运动学绑定，能够直观演示发动机工作循环中气门的开闭时机与活塞运动位置的对应关系。渲染阶段采用半透明材质处理机体缸体外壳，既保留了缸体的整体轮廓，又能清晰展示内部曲柄连杆机构与配气机构的布局和运动状态，金属部件统一采用哑光银灰色金属材质，区分出运动部件与固定机体的视觉差异，所有铰接位置添加了绿色的运动副标识，方便查看各部件的运动连接关系。整体设计以结构演示为核心思路，省略了发动机外围的供油、冷却、点火等附属系统，重点突出曲柄连杆与配气机构的运动逻辑，结构简洁明了，运动关系准确，可用于内燃机基础工作原理的演示教学，帮助理解四缸发动机从活塞往复运动到曲轴旋转输出的动力传递过程，以及配气阀门与活塞运动的配合规律。
