台式高速切割作业台三维结构设计

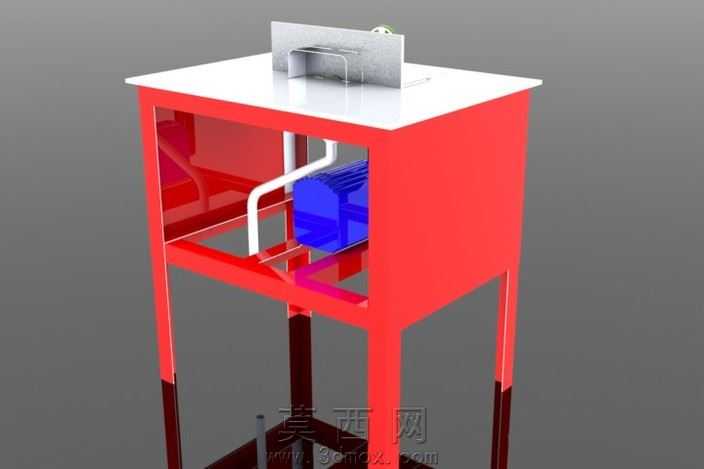

本作品为台式高速切割作业台的三维建模设计成果，建模过程中严格遵循机械加工设备的结构设计逻辑，先通过基准面搭建确定整体长宽高比例，以立式桌架为基础承载结构，先绘制四条支撑腿的拉伸特征，再依次搭建下层承托框架、中层安装框架与顶部工作台面的实体结构，保证各部件的装配基准完全对齐，避免后续装配出现干涉问题。建模时对内部动力组件做了清晰的结构还原，蓝色的动力单元通过安装支架固定在中层框架上，白色的走线与传动管路沿框架内侧排布，既还原了真实设备的布线逻辑，也通过色彩区分明确了不同功能部件的位置，方便查看内部结构布局。顶部工作台面采用平整的板式结构设计，台面上方设置了定位靠板与切割作业组件，靠板带有导向限位结构，能够在切割作业时为待加工物料提供稳定的定位支撑，保证切割精度。渲染阶段对不同部件赋予了差异化的材质属性：外部框架与支撑腿采用亮红色金属烤漆材质，还原工业设备常用的外观涂装质感，表面带有适度的反光效果体现金属基材的特性；顶部工作台面采用白色哑光耐磨板材材质，模拟实际加工台面的耐磨防滑属性；内部动力单元采用蓝色工程塑料与金属结合的材质，管路采用白色硬质塑料材质，地面添加了柔和的反射效果，提升整体渲染的真实感。设计过程中充分考虑了设备的实用性，桌式结构的高度符合人工站立作业的人机工程学要求，下层预留的空间既可以容纳动力组件，也能兼顾设备走线与日常维护的操作空间，整体结构紧凑稳固，没有多余的冗余设计，各部件的连接位置都做了加强结构处理，保证高速切割作业时的结构稳定性，避免作业过程中出现晃动影响加工精度。模型同时还原了设备的外观细节与内部装配关系，能够直观展现高速切割台的整体构造与工作原理，可用于切割类加工设备的结构参考、教学演示或者相关设计方案的效果展示。
