水处理沉淀池用铸铁泥浆阀结构设计

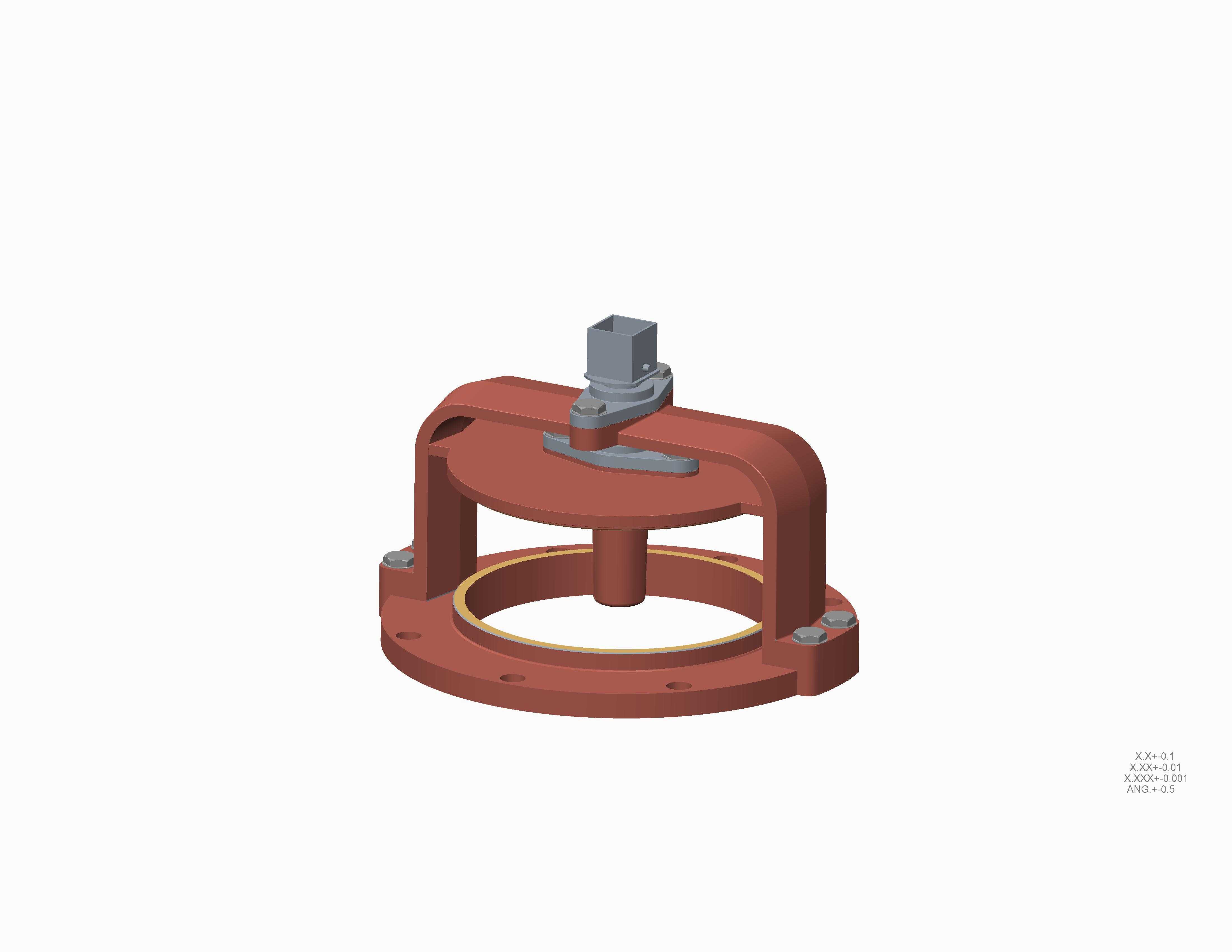

在市政给水、工业废水处理环节，沉淀池的定期排空维护是保障水处理工艺稳定运行的必要操作，这类工况下的介质多为沉积泥浆、含固率较高的混合废水，且操作压力普遍低于0.1MPa，常规的密封型截止阀、闸阀极易因泥浆卡塞密封副导致启闭失效，铸铁泥浆阀正是针对这类低压排泥场景开发的专用阀件。从结构设计逻辑来看，该款泥浆阀采用框架式铸铁本体，底部为带均布螺栓孔的圆形法兰安装面，可直接通过螺栓紧固在沉淀池池壁的预埋法兰座上，安装时需注意法兰密封面的平面度公差控制在0.2mm以内，避免因安装偏斜导致阀板闭合错位。阀板采用圆形平板式结构，启闭行程沿阀杆垂直方向动作，相较于楔形闸板，平板结构在泥浆介质中不易积存固体颗粒，启闭过程中阀板与密封面的刮擦作用可自动清除附着的泥渣，减少卡滞风险。上部的驱动连接位采用标准方轴接口，可适配手动扳手、气动执行器等多种驱动方式，满足不同规模水厂的操作需求，手动操作时的启闭力矩控制在15N·m以内，单人即可完成启闭操作，无需额外辅助工具。框架式的阀体结构将阀板的导向支撑集成在两侧的立臂上，省去了传统阀门的封闭式阀腔，介质中的大颗粒杂质可直接从框架间隙通过，不会在阀腔内沉积造成堵塞，这也是该类阀门区别于常规流体输送阀门的核心设计特点。从安装边界来看，该阀门的整体高度较低，法兰安装面到驱动方轴顶端的距离仅为法兰通径的0.6倍，可适配沉淀池壁较薄、安装空间局促的场景，法兰螺栓孔采用跨中布置方式，与通用给排水法兰标准兼容，现场改造替换时无需重新加工预埋法兰座。在实际选型应用中，该类阀门仅适用于常压或低压的静水压排水场景，不可用于带压流体的长期截断工况，安装时需保证阀杆垂直于水平面，避免因倾斜导致阀板单侧受力磨损加剧，日常维护仅需定期检查阀杆与导向套的磨损情况，无需频繁拆解更换密封件，整体维护成本远低于常规通用阀门。
