消防系统地下供水用垂直指示杆结构

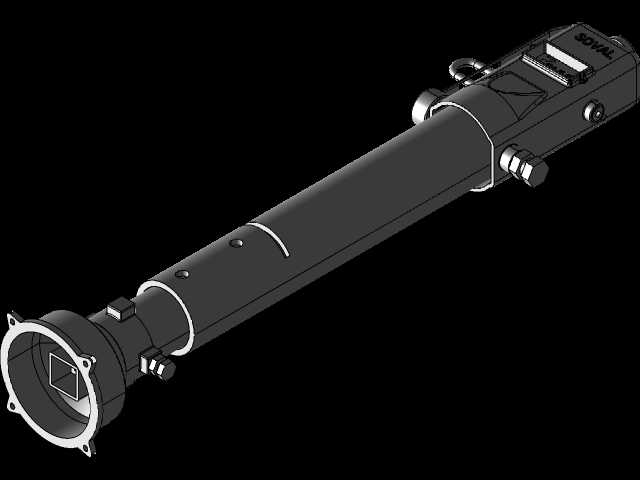

这款垂直指示杆主要适配内螺纹连接的非升杆式闸阀，是地下消防供水回路里的关键操作配套部件，日常埋设在消防管网的地下管段区域，负责对接自动喷水灭火系统、喷雨水淋系统、泡沫水雨淋系统以及竖管消防系统的地下供水主控闸阀，解决地下埋设阀门无法直接观察启闭状态、操作位置隐蔽的实际工程痛点。从结构设计逻辑来看，整体采用长直柱式布局，主体为等径圆柱杆身，杆身预留多组环形定位槽与径向固定孔，用于安装位置的轴向限位与周向防转，避免长期受地下土层挤压、操作受力后出现杆体偏移或转动错位的问题。杆体上端集成操作接口与状态标识模块，操作端采用适配标准阀门扳手的对接结构，无需额外定制专用工具即可完成启闭操作，状态标识区域可直观反馈闸阀的当前开度，运维人员在地面即可快速判断阀门处于全开、全闭或是半开调节状态，无需下井探摸，大幅降低地下管网运维的作业风险与排查耗时。下端采用带法兰边的对接结构，法兰盘上均布多个安装固定孔，可直接与地下闸阀的顶部安装位通过紧固件刚性连接，法兰与杆身的过渡段做了加强筋结构处理，可承受操作时传递的最大扭矩，避免长期操作出现连接部位断裂变形的问题。安装边界方面，杆体整体长度适配常规地下闸阀的埋设深度，上端操作面可延伸至地面检修井的操作层位置，无需额外接长操作杆即可完成操作，杆身外径控制在合理范围内，不会占用检修井过多内部空间，适配多数标准尺寸的地下消防阀门检修井安装要求。杆身侧面预留的多个侧装接口，可根据现场需求加装信号反馈模块，将阀门启闭状态同步传输至消防控制室，实现远程状态监测，满足智慧消防管网的状态采集需求。整体结构做了适配地下潮湿环境的防护设计，所有连接缝隙都预留密封件安装位，可避免地下泥水渗入杆体内部造成操作卡涩，长期埋地使用也能保持操作顺畅，不会因为锈蚀、泥沙侵入导致操作力矩过大无法启闭。在实际工程选型中，这款指示杆可直接匹配同通径规格的内螺纹非升杆闸阀，无需对原有阀门结构做改造，直接替换原有阀杆延长件即可完成升级，适配老旧消防管网的改造项目与新建消防系统的配套安装需求，安装时只需保证杆体与闸阀阀杆的同轴度，即可保证操作力矩的顺畅传递，避免出现阀杆受力弯曲的问题。
