壁挂式阀门操作指示立柱结构设计

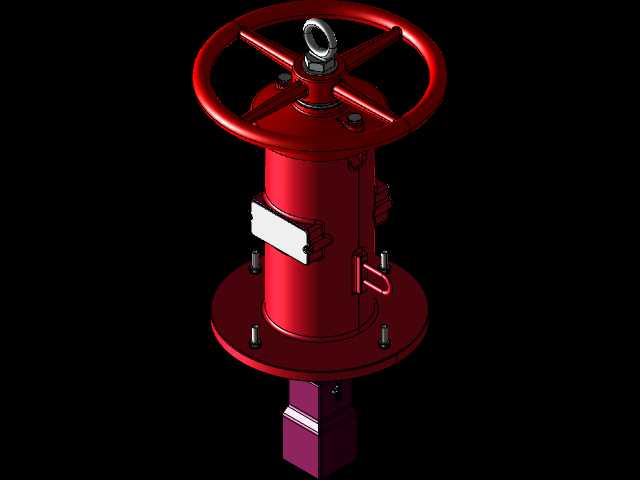

　　在化工、市政给排水、船舶舱室等空间受限的管路布设场景中，常会遇到阀门本体嵌装在墙体后方、操作面无法直接触达的布设情况，这类场景下就需要配套延伸式操作指示机构，来完成阀门的启闭操作与状态反馈，这款壁挂式指示立柱正是针对这类工况开发的专用操作部件。从实际使用逻辑来看，该机构直接对接墙后暗装阀门的阀杆延伸端，操作人员无需进入墙体后侧的管路夹层，仅在墙面外侧转动顶部手轮即可传递扭矩，完成阀门的启闭调节，同时立柱本体集成的阀位指示结构，能够直观反馈当前阀门的开度状态，避免操作人员误判阀位引发的管路通断故障。结构设计层面，顶部采用辐条式手轮结构，手轮中心设置吊环结构，既可以在设备安装阶段作为整体吊装的受力点，

　　也能在日常运维中作为临时锁止的挂接点，防止无关人员误碰操作手轮；手轮与立柱主体的连接部位设置轴向定位结构，可抵消阀杆传递的轴向窜动，避免操作过程中立柱出现晃动偏移。立柱主体采用圆筒式承力结构，相比框架式结构具备更好的抗扭刚度，转动过程中不会因手轮施加的径向力产生形变，柱身预留的空白铭牌位可用于标注对应阀门的管路编号、介质流向等运维信息，侧面设置的小尺寸拉手结构，可在安装对位时辅助调整立柱角度，也可作为运维时临时挂放工具的点位。底部安装法兰直径为12英寸，法兰面上均布4个3/4英寸规格的螺栓孔，安装时可直接通过膨胀螺栓或预埋螺栓固定在墙体表面，法兰与墙面之间可根据实际墙面平整度加装调整垫片，保证立柱轴线与阀杆延伸段的同轴度，

　　避免扭矩传递过程中出现卡滞。设计过程中充分考虑了墙装场景的安装边界，立柱底部伸出的方轴连接段可根据墙体厚度调整伸出长度，适配不同厚度的隔墙布设需求，整体传动路径采用直连式结构，无多余传动环节，操作扭矩损失小，手轮转动的圈数可直接对应阀门开度，配合柱身的开度标识，可实现阀位的精准判断。这类机构在实际工程应用中，解决了暗装阀门操作可达性差、阀位状态无法直观观测的痛点，相比地装式操作立柱，壁挂式结构不占用地面通行空间，尤其适合管廊、船舱走道等狭窄区域的阀门配套使用，建模过程中对各连接部位的配合公差、螺栓孔的位置度都做了对应还原，可直接用于同类型产品的结构参考或安装模拟。
