立方框架内嵌活动球体数控加工结构件

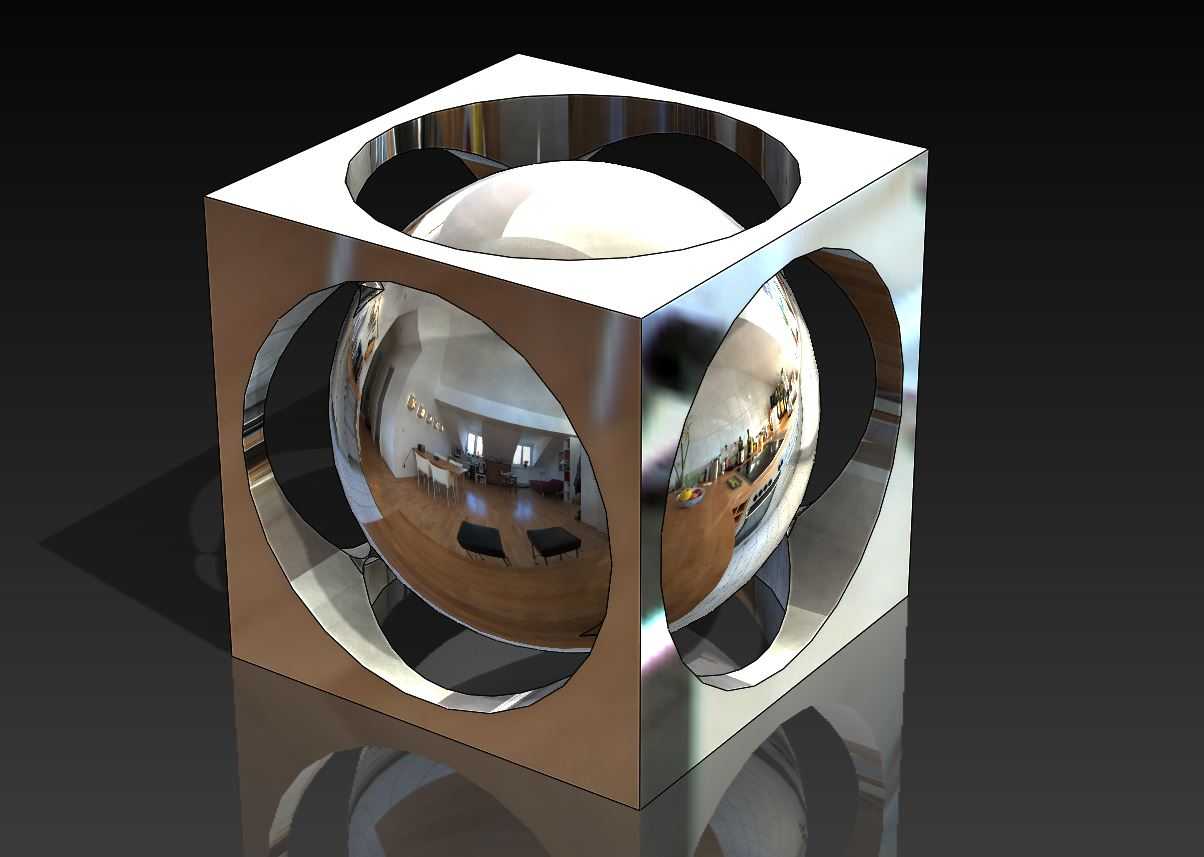

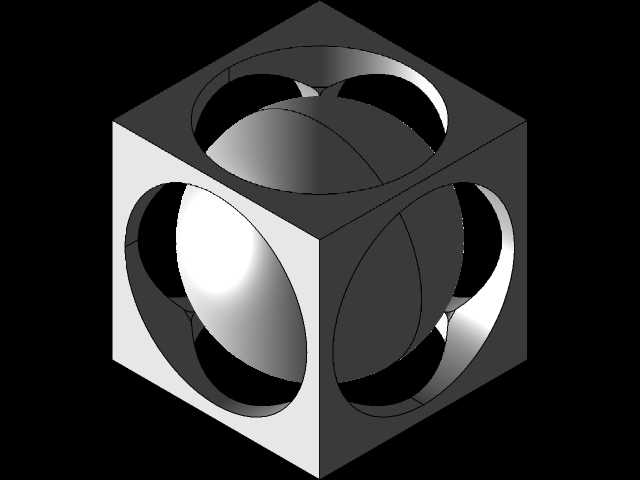

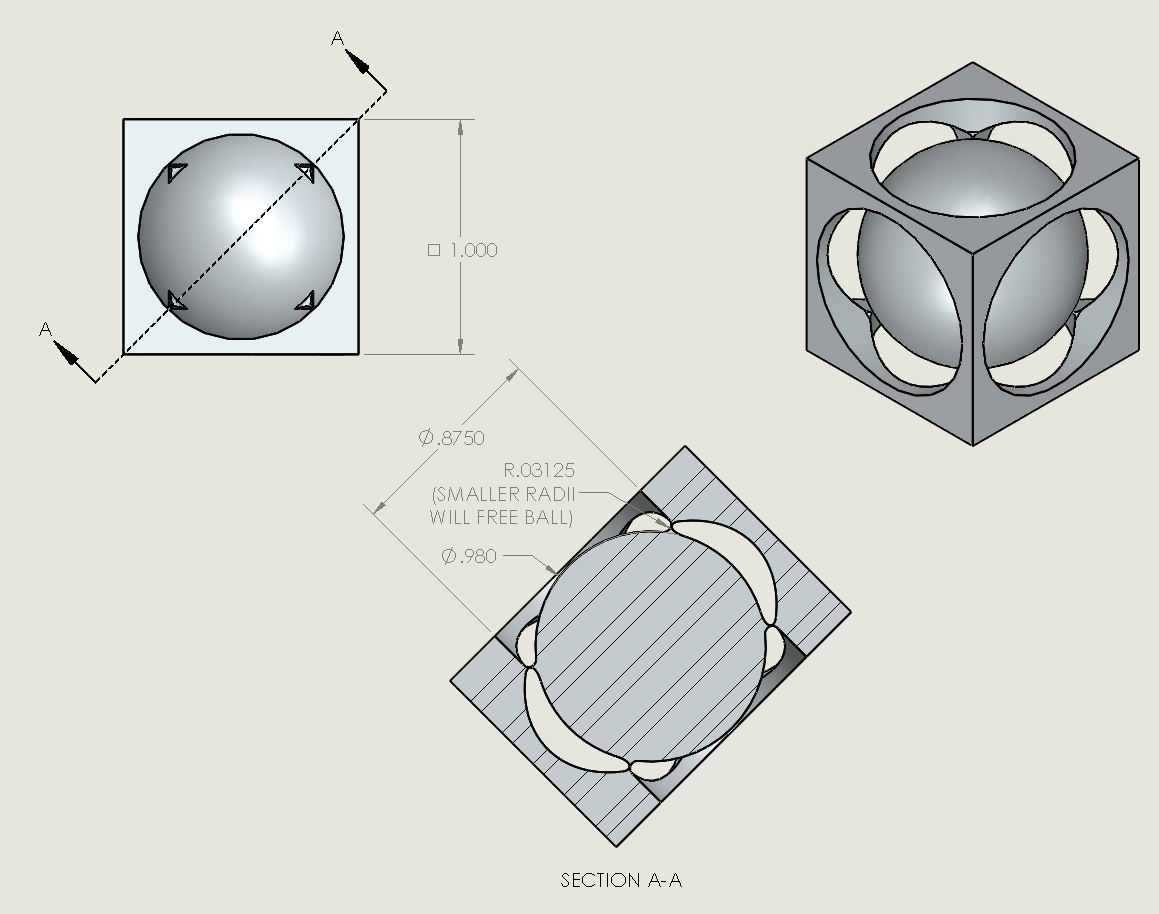

这款结构件最初是为数控加工实操教学设计的练习载体，在多轴铣削加工实训场景中应用十分广泛，能够帮助操机人员快速掌握多面联动加工、薄壁结构控制、配合间隙把控的核心技能。整个构件以正六面体为外部基准框架，六个面均开设同轴等径的圆形通孔，孔口边缘做小圆角过渡处理，框架内部容纳一个完整球体，球体与立方框架的内壁间隙控制在极小范围内，当六个面的孔位全部加工完成前，球体始终被框架内壁约束在腔体内部，仅当最后一个面的孔位加工到临界尺寸时，球体才会具备脱出的自由度，实际加工教学中通常会采用低熔点蜡材做临时固定，避免最后一道工序加工时球体移位影响加工精度。从设计思路来看，该结构刻意规避了常规轴类、板类零件的单一加工特征，将空间对称结构、曲面加工、薄壁刚性控制、配合精度校验等多个加工难点整合在同一个坯料上，学员在编程时需要先完成立方体外轮廓的六面找正，建立统一的工件坐标系，再逐一规划每个面的孔位铣削路径，过程中需要反复核算刀具伸出长度，避免加工对面孔位时刀具碰撞已加工表面，同时要控制每层切削深度，防止立方框架的薄壁部位出现振纹，影响最终的表面质量与尺寸精度。在实际实训场景中，该构件也可作为机床精度校验的简易检具，通过测量六个面孔位的同轴度、球体在腔体内的活动顺畅度，就能快速判断机床的旋转轴定位精度、重复定位精度是否存在偏差，相比标准检具成本更低，加工完成后还能作为直观的教学演示件，展示多轴加工的工艺特点。结构的外形尺寸可根据实训所用的坯料规格灵活调整，外部立方体的边长可根据机床行程设定在50mm到200mm区间内，内部球体直径需比立方体边长短8-12mm，预留出框架壁厚与加工余量，孔位直径需比球体直径小2-3mm，保证加工过程中球体不会提前从孔位脱出，安装使用时仅需通过平口钳夹持立方体的两个平行面即可完成找正装夹，不需要设计专用夹具，适配绝大多数立式加工中心、五轴联动机床的装夹边界，也可作为数控编程课程的进阶练习案例，帮助编程人员理解空间坐标系转换、多面加工路径避让的核心逻辑，避免实际生产中出现撞机、过切等问题。
