Tormach数控机床手持控制台固定支架

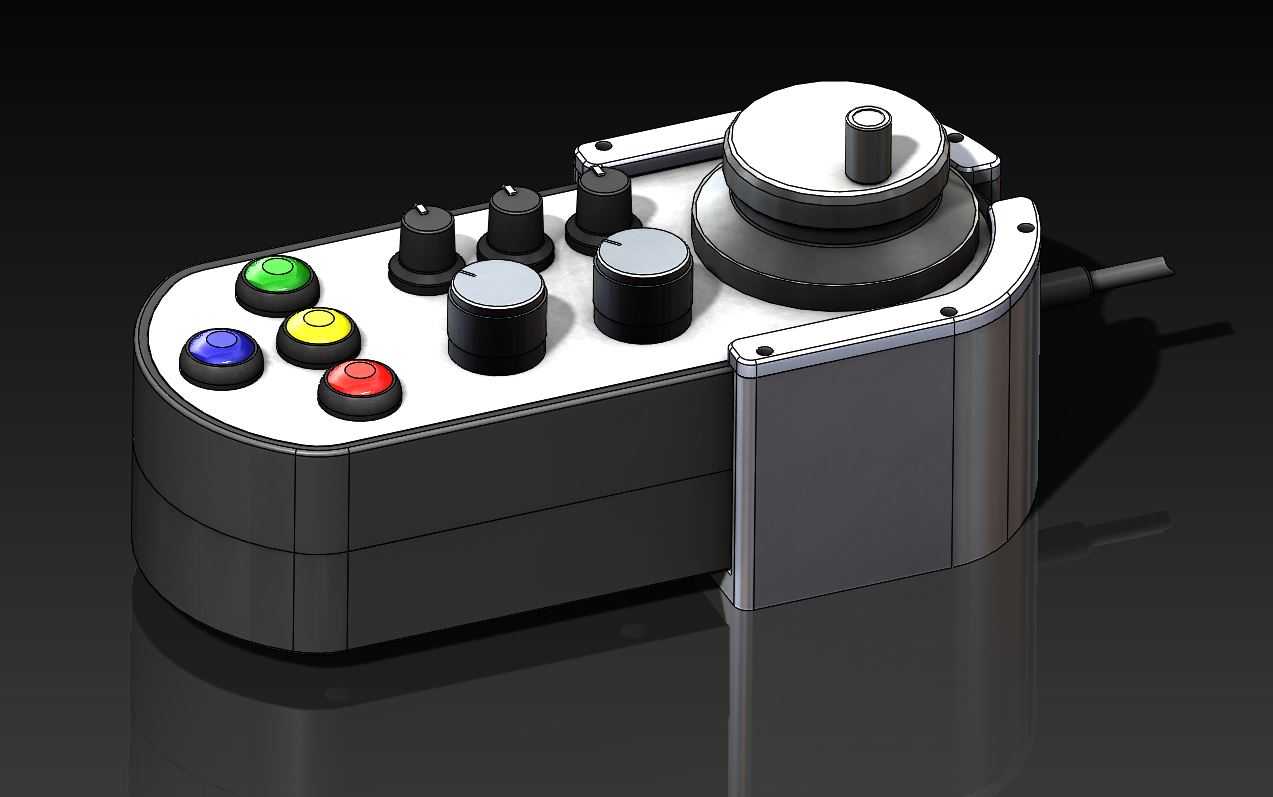

这款支架是专门适配Tormach系列数控机床手持操作控制台的安装固定构件，主要解决车间现场手持控制台随意放置导致的磕碰、线缆拉扯、误触碰等实际生产问题。在数控加工车间的日常作业场景中，操作人员需要频繁手持控制台完成对刀、程序调试、单步运行验证等操作，作业间隙控制台如果没有固定放置位置，很容易被切屑刮花外壳、被切削液溅入按键缝隙，甚至被移动的工件、工装剐蹭掉落，造成设备损坏，这类支架的存在就是给手持控制台提供一个稳定的专属放置位。

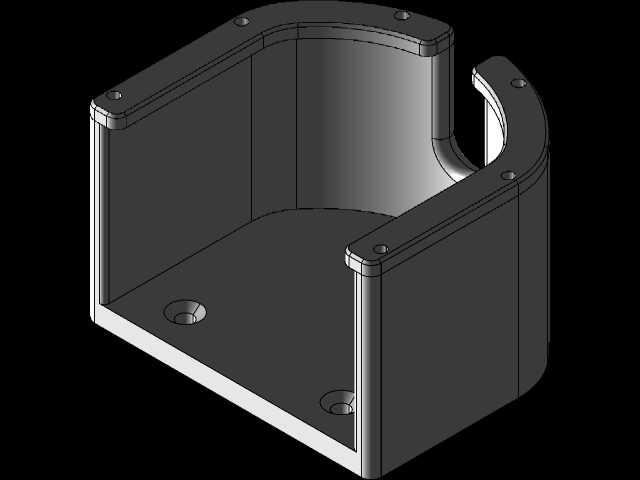

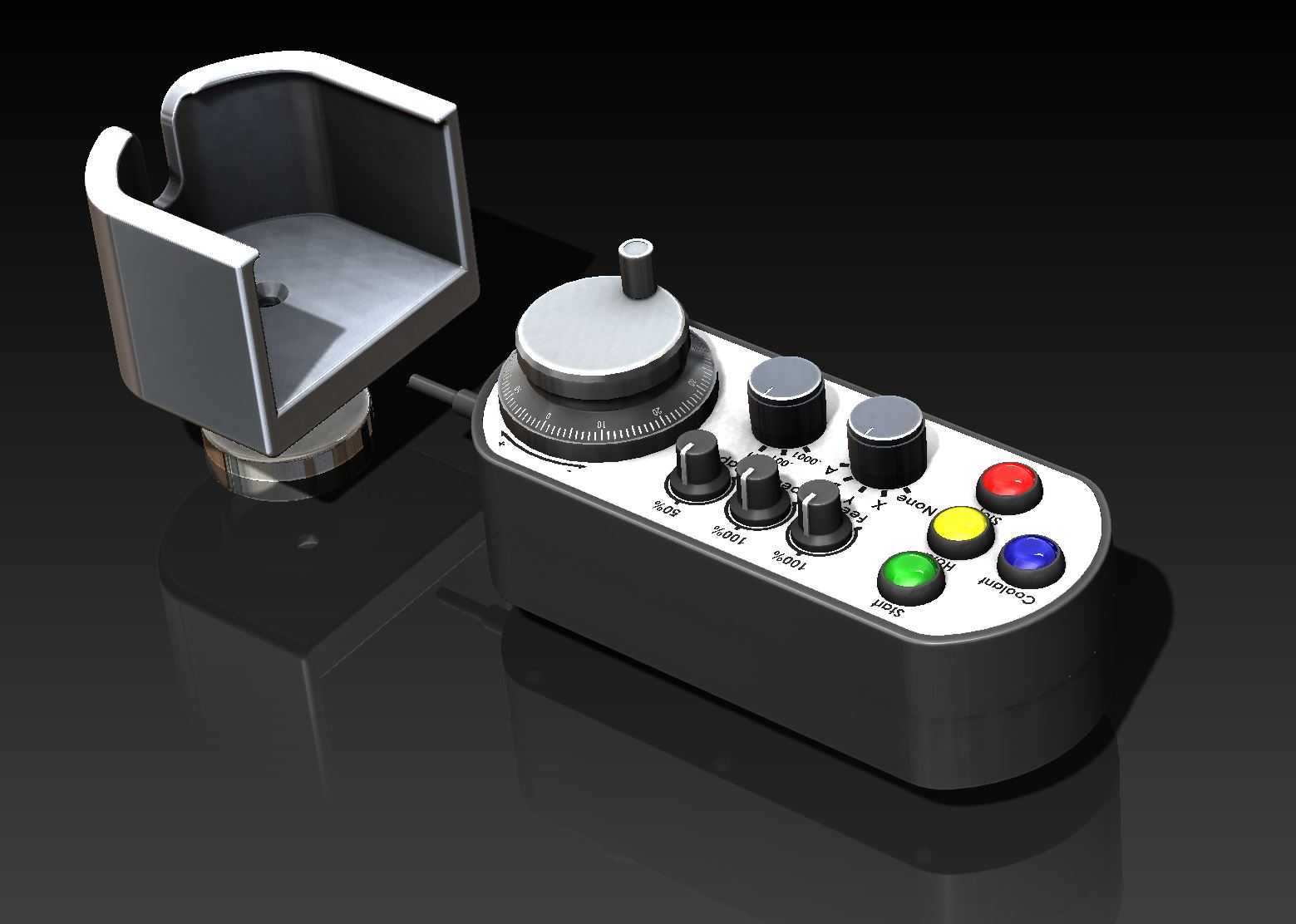

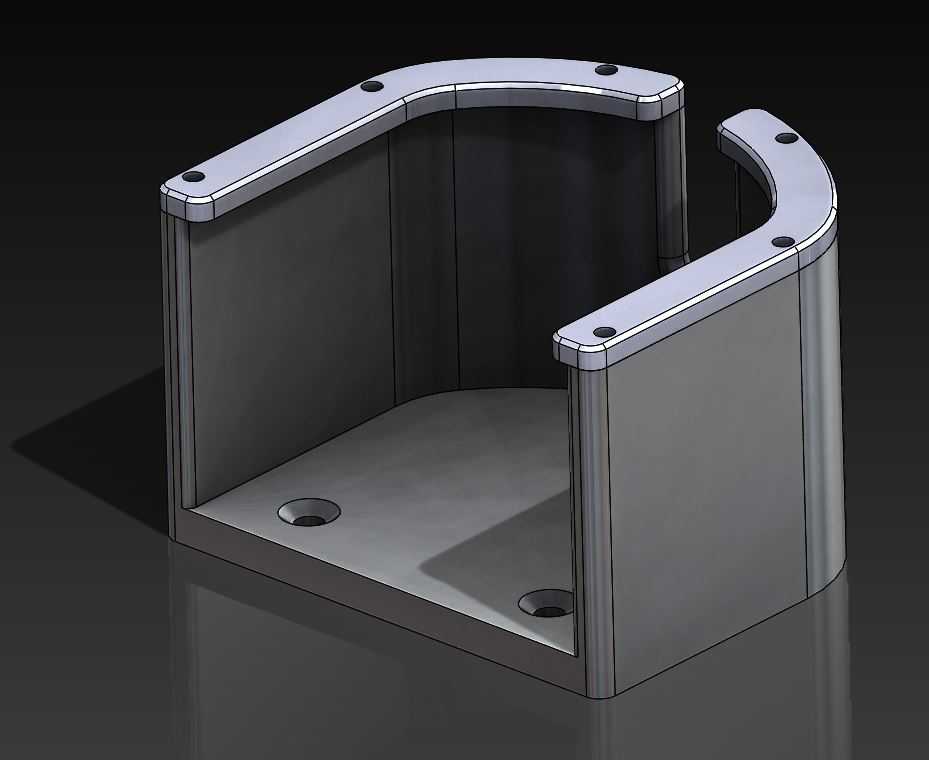

设计上做了两个不同工艺适配的版本，分别对应传统机械加工和3D打印两种制造场景，加工版的结构预留了足够的切削余量，壁厚均匀适合铣削加工成型，3D打印版则优化了支撑结构，减少打印过程中的悬空部位，降低打印失败率，两种版本的安装接口尺寸完全一致，可以互换使用。整体结构采用三面围合的U型开口设计，开口方向正对操作人员的常规站立位，取放控制台时不需要额外的对位动作，随手就能推入到位，围合侧壁的高度刚好卡住控制台的侧边，即使设备运行产生小幅振动，控制台也不会从支架中滑出。

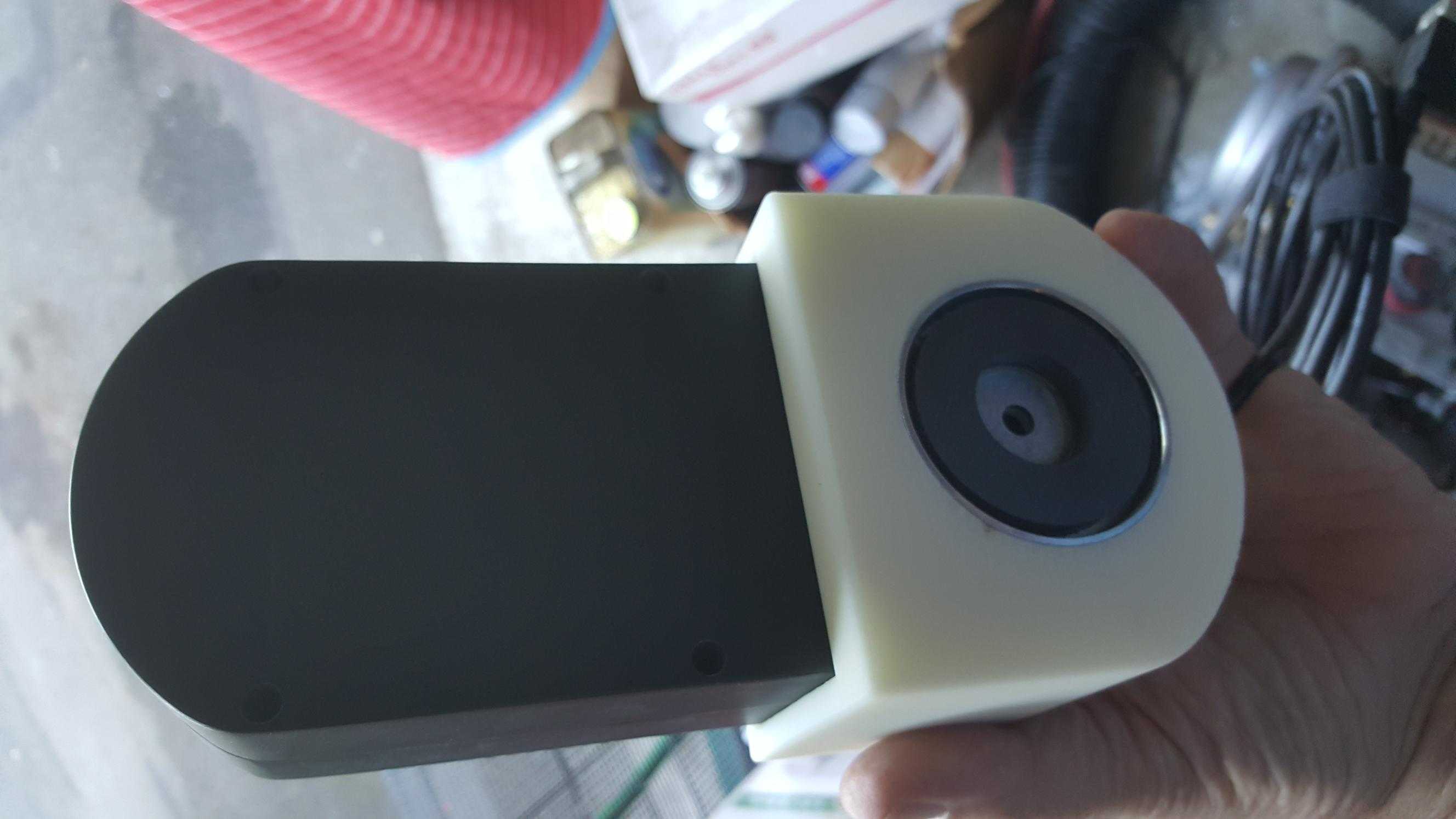

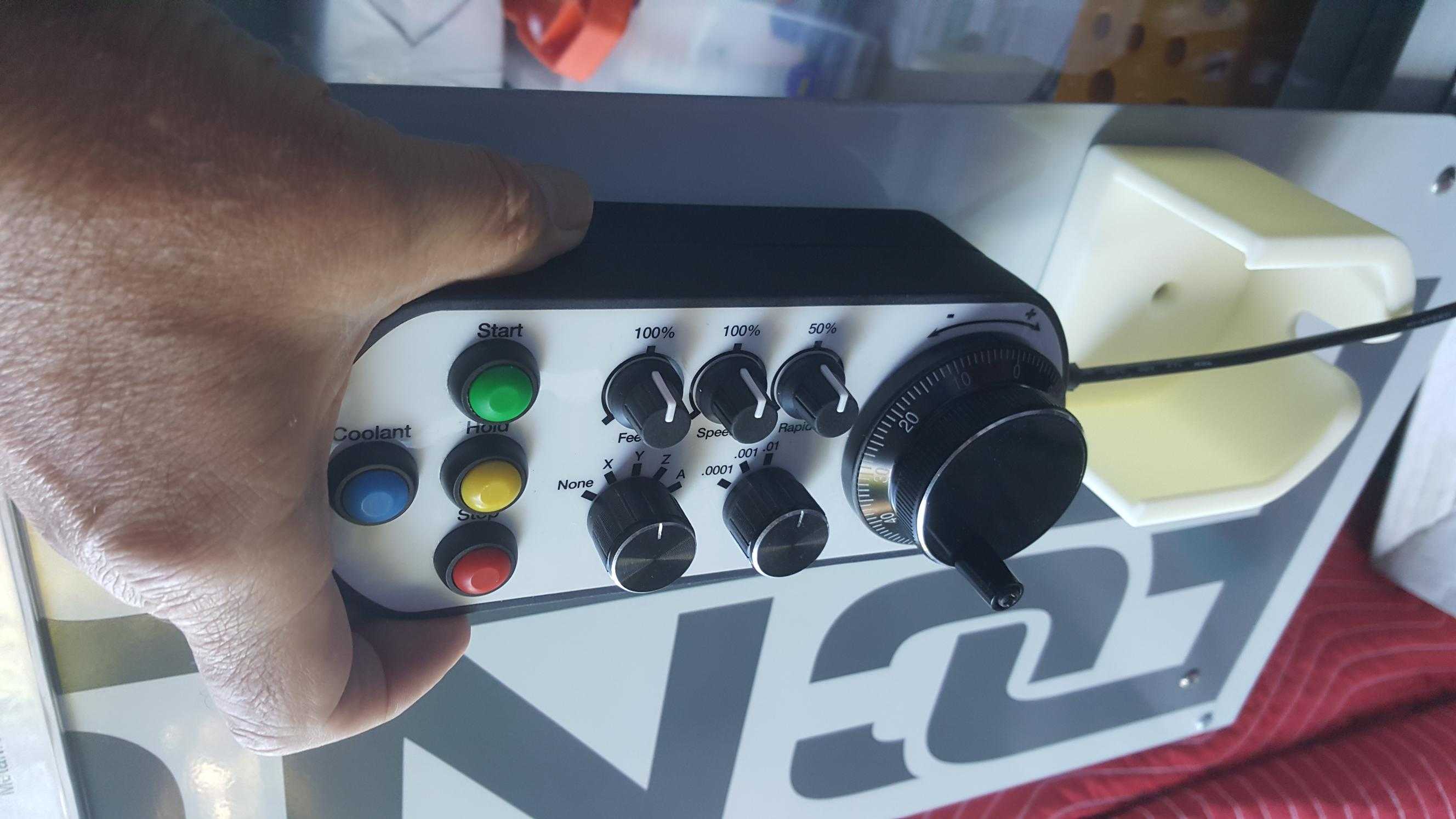

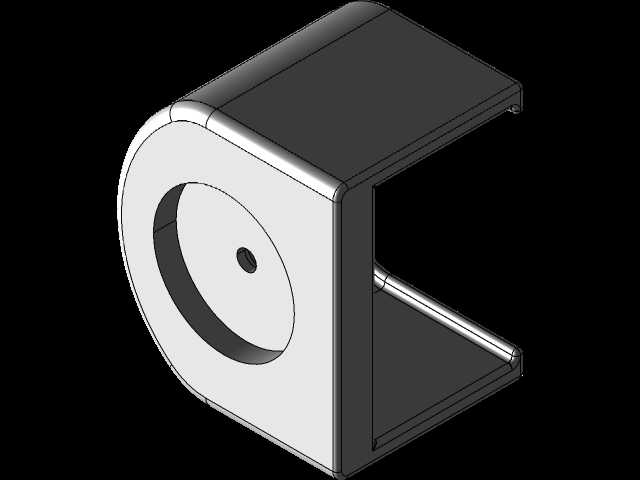

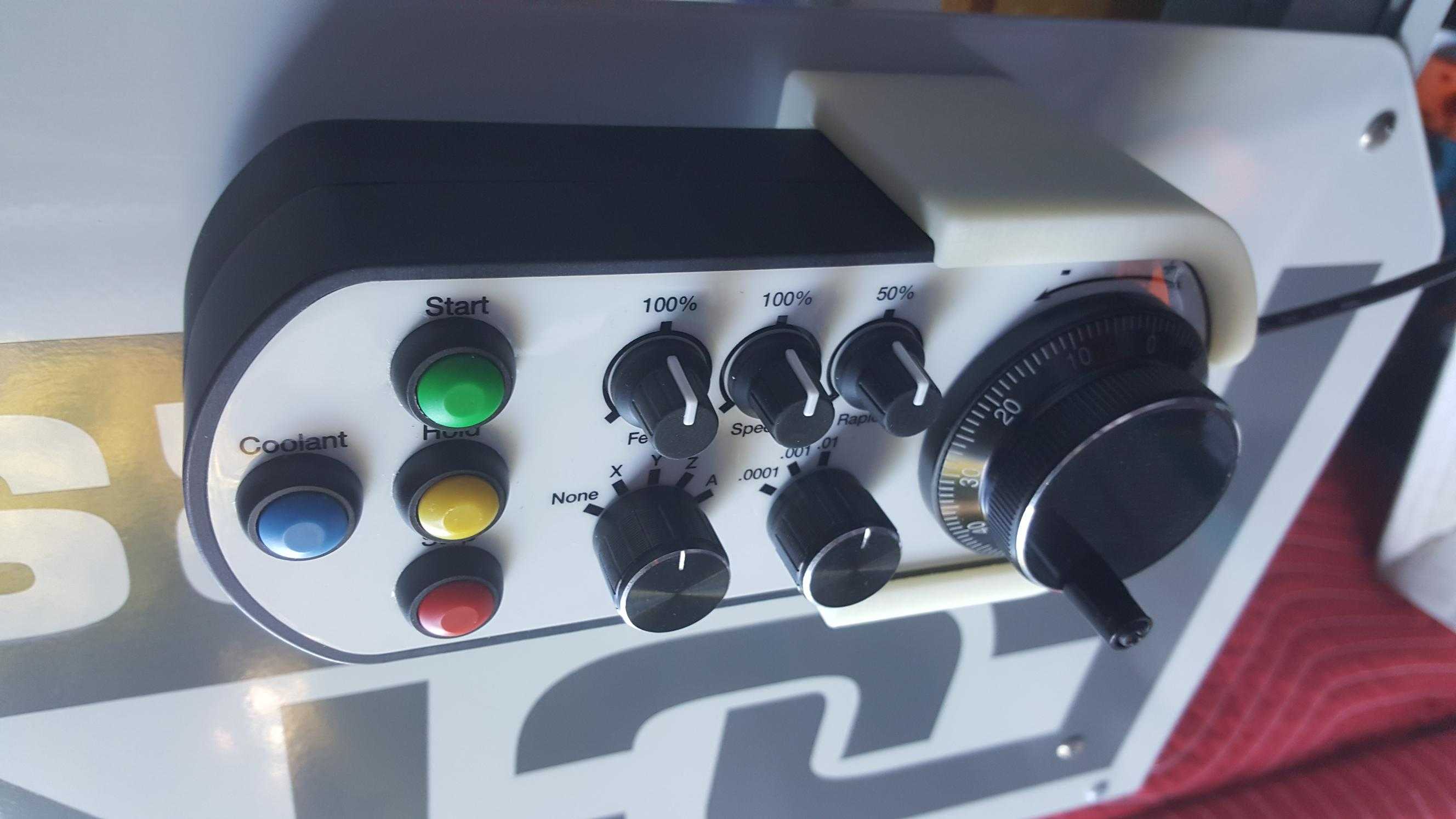

固定方式采用压配式磁铁安装结构，适配市面上常见的2英寸直径磁铁，安装时只需要将磁铁压入支架底部预留的安装孔内，依靠过盈配合就能实现磁铁的固定，不需要额外的粘接或者螺丝锁附，当然如果现场振动较大，也可以在配合面涂覆少量结构胶或者加装紧固螺丝提升连接可靠性，磁铁的吸力足够将支架连同控制台牢牢吸附在机床的金属钣金护罩侧面，不需要在机床本体上打孔攻丝，不会破坏机床原有结构，安装位置可以根据操作人员的操作习惯灵活调整，不管是装在机床操作侧的护板上还是工作台旁的金属立柱上都能稳定固定。

安装边界上，支架底部的两个安装沉孔预留了足够的操作空间，如果不想采用磁吸固定，也可以通过这两个孔用螺丝将支架锁固在预先做好的安装板上，顶部法兰边的多个固定孔位可以根据实际使用需求加装辅助挡条或者线缆固定卡扣，方便整理控制台的连接线缆，避免线缆拖地被切屑刮破绝缘层。整个支架的内部轮廓完全匹配对应型号手持控制台的外形尺寸，推入后不会出现旷量，同时侧壁和控制台之间预留了0.2mm的间隙，不会因为加工或者打印的尺寸误差导致控制台卡滞无法顺利取放，底部的承托平面做了微小的倾斜角度，控制台放入后会自然靠向后方的围壁，不会因为支架安装面略微倾斜就向前滑落。
