台式滑轮结构砂光打磨设备三维建模

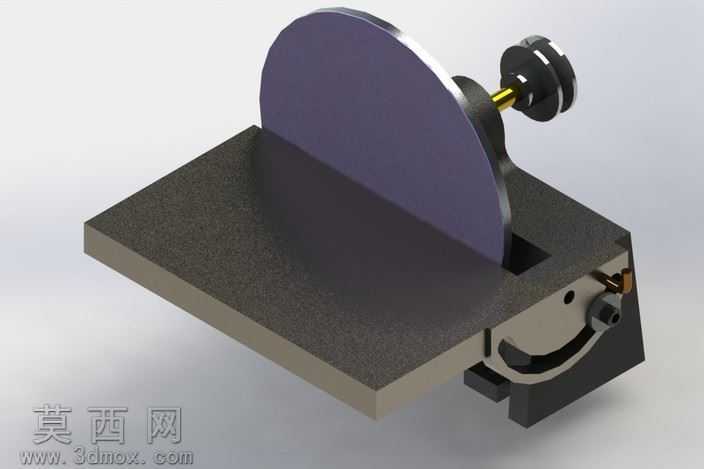

本模型为台式滑轮砂光机的完整三维设计成果，建模过程采用SolidWorks完成全参数化特征构建，从整体结构布局到细小装配零件均按照实际工业机具的尺寸比例进行还原，保证各部件间的装配约束关系完全符合机械设计规范，可实现机构运动的仿真模拟。模型渲染阶段采用写实风格材质赋予，设备的工作台面设置为磨砂铸铁材质，还原了铸铁台面哑光粗糙的质感，能够清晰表现出金属铸造表面的细微颗粒纹理；核心的砂轮磨削部件采用紫色碳化硅砂轮材质表现，还原砂轮磨料层的哑光磨砂质感与侧边金属基体的亮面金属光泽；侧边的滑轮调节机构分别赋予了发黑处理的紧固件金属材质、黄铜色的轴销材质以及橡胶材质的防滑旋钮，不同材质的粗糙度、反光度参数经过反复调试，让整体渲染效果贴近真实工业设备的视觉表现。从结构设计来看，该砂光机采用卧式台式布局，厚重的矩形铸铁底座为设备提供稳定的支撑，避免磨削作业时产生晃动；砂轮通过中心轴与侧边的滑轮传动结构连接，滑轮组件可通过调节旋钮调整传动张紧度，实现传动效率的调节；底座侧边设置有角度调节锁紧结构，可调整砂轮的作业倾角，适配不同角度的打磨需求；砂轮与底座的衔接处设置有排屑缺口，方便打磨产生的废屑排出，避免废屑堆积影响设备运行。设计过程中优先考虑了设备的实用性与装配合理性，所有零件均预留了合理的装配公差，紧固件的位置符合五金工具的通用安装规范，传动部件的布局避开了作业操作区域，保障使用过程中的操作安全，整体结构紧凑，功能分区清晰，既还原了传统台式砂光机的作业功能，又通过滑轮传动结构优化了动力传递的稳定性，可作为五金打磨类设备设计的参考模型，也可用于机械装配教学的演示案例。
