三星4G手机双色注塑橡胶保护壳设计

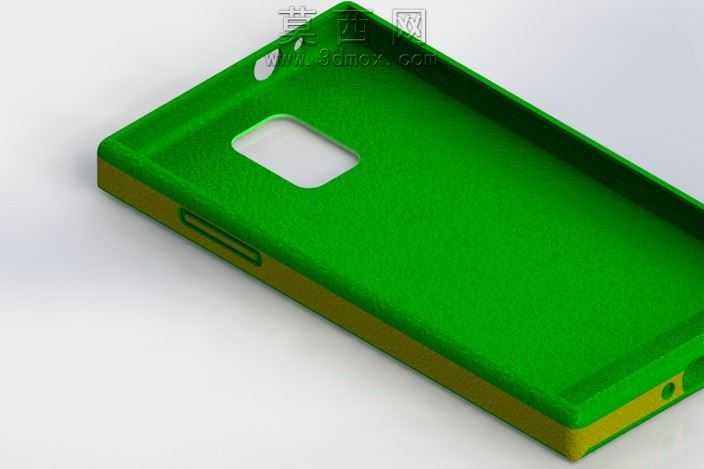

本作品为三星4G手机配套的双色注塑橡胶保护壳三维设计，建模阶段依托SolidWorks平台完成全参数化结构搭建，首先基于对应型号三星手机的三维扫描点云数据提取整机外轮廓、按键位置、摄像头开孔、接口排布的精准尺寸基准，先构建保护壳的内型腔贴合曲面，严格预留0.15mm的装配间隙保证壳体与手机机身的顺滑套合，避免装配后出现翘边、顶起屏幕的问题。结构设计上采用双色注塑的分层结构，外层为高饱和度绿色软质TPU橡胶层，厚度设置为1.2mm，提供日常防摔的缓冲性能，边缘做R0.8mm的圆角过渡处理，避免握持时出现硌手的锐边；内层为黄绿色硬质PP支撑层，厚度0.8mm，提升壳体整体的结构刚性，避免长期使用出现拉伸变形、松垮脱落的问题。开孔位置做精准对位设计，顶部摄像头开孔处做0.3mm的凸起围边，放置手机时可以避免镜头直接接触桌面产生磨花，侧边按键位置做一体化的凸点按压结构，无需额外开孔即可保证按键的按压反馈，底部充电接口、耳机孔位置做下沉式开孔，边缘做斜度导向方便数据线插拔。材质渲染阶段，在KeyShot中为外层橡胶层赋予哑光磨砂橡胶材质，调整粗糙度参数为0.65，还原软质橡胶的细腻磨砂触感，添加轻微的橘皮纹理模拟真实注塑件的表面质感；内层硬质塑料层赋予半哑光的硬质塑料材质，粗糙度设置为0.3，区分两层材质的视觉差异。设计过程中充分考虑注塑成型的工艺可行性，所有壳体侧壁设置1.5度的脱模斜度，避免注塑脱模时出现粘模、拉伤表面的问题，双色结合面做交错的卡扣咬合结构，保证两种材质注塑结合后的连接强度，避免长期使用出现两层分离的情况。壳体整体边缘做高出手机屏幕0.5mm的防摔唇边设计，手机正面跌落时可以先接触接触面，分散屏幕受到的冲击力，四个边角位置做加厚的缓冲气腔结构，进一步提升跌落时的吸能防护效果，兼顾防护性能与整体轻薄的握持手感。
