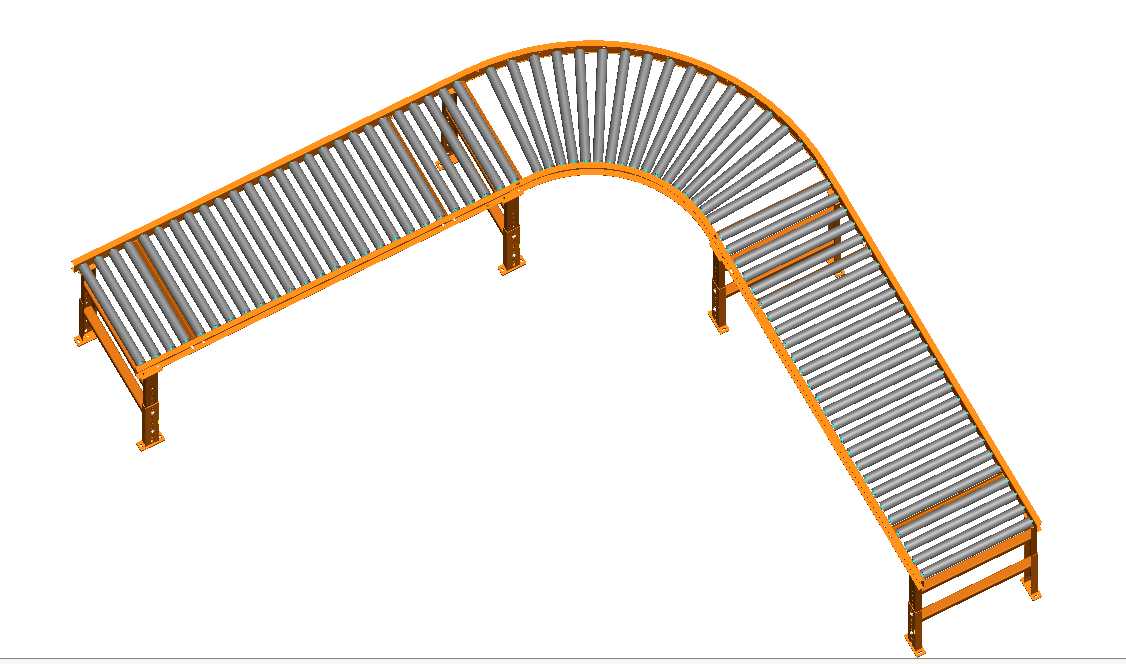

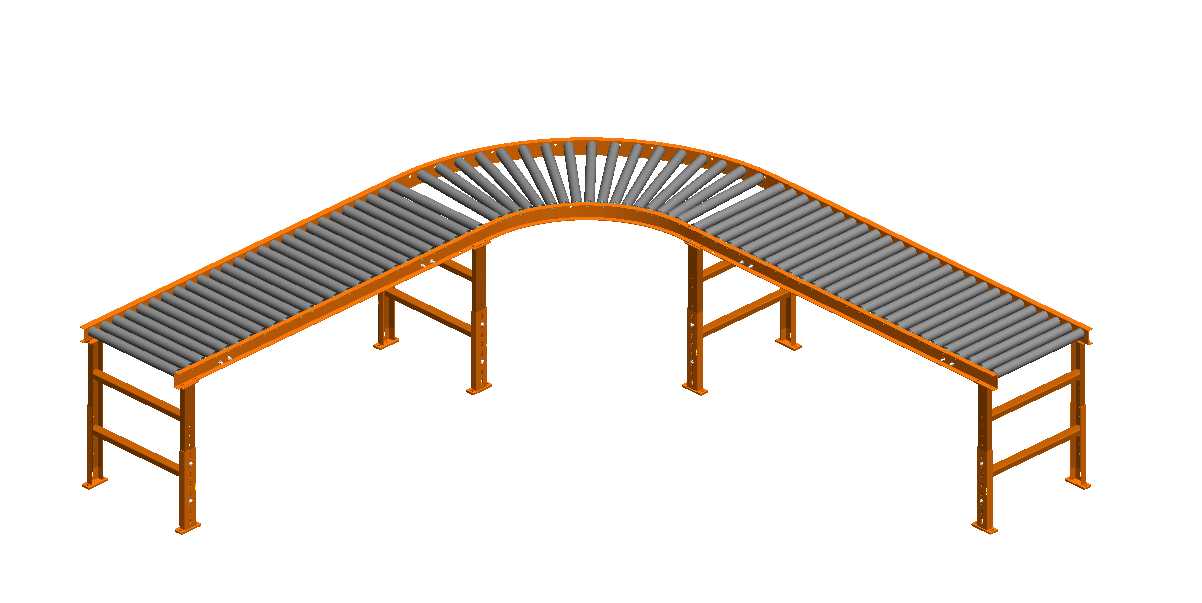

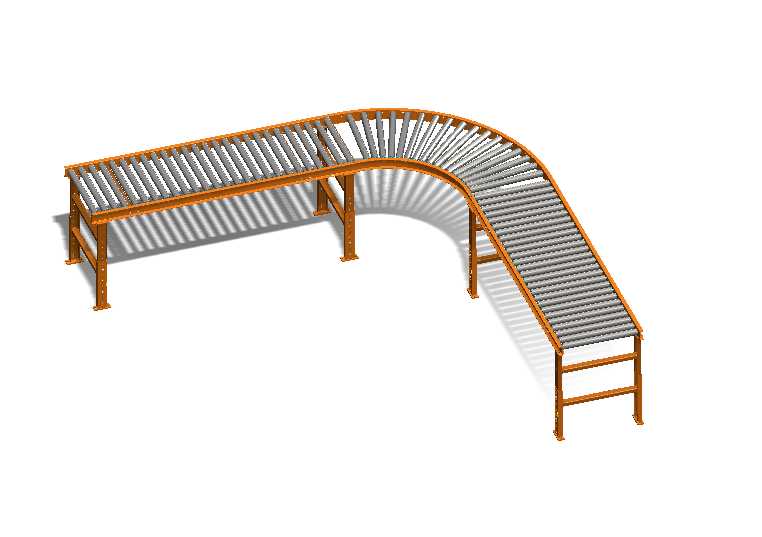

90度转弯辊道输送设备结构设计

在车间内部物流布局中，受场地长宽限制、工序衔接角度要求，直线输送段往往无法完成全链路物料转运，转弯段辊道就是衔接不同走向输送线的核心部件，这款90度转弯辊道的设计，完全围绕常规箱装、工装板承载类物料的平稳转向需求展开。从结构组成来看，设备主体采用型钢焊接机架，支腿部分设计了横向斜撑结构，避免长支腿在承重状态下出现侧向挠度，支腿底部预留安装孔位，可配合膨胀螺栓与车间地面固定，也可加装可调脚杯应对地面不平整的安装场景，安装时需保证转弯段进出口高度与前后对接的直线输送段辊面高度差控制在1mm以内，避免物料通过时出现卡滞、跳动。转弯段的辊筒采用锥形设计，锥度参数完全匹配90度转弯半径，保证每根辊筒上不同位置的线速度与物料转弯轨迹的线速度一致，避免物料在转向过程中出现相对滑动、偏移，甚至从辊道侧边滑落的问题，辊筒间距参考常规输送物料的最小底面尺寸设计，保证最小尺寸的工装板或包装箱在输送过程中至少有三根辊筒同时承载，避免物料卡入辊筒间隙。机架两侧设置了一体式侧边挡边，挡边高度略高于辊面，既可以对物料进行侧向导向，也能防止物料偏斜后掉出输送线，转弯段的内弯半径与外弯半径经过反复校核，适配常规车间通道的转弯布局需求，整体设备宽度可根据对接的直线段输送线宽度做参数化调整，不需要重新设计主体机架结构。从实际应用场景来看，这类转弯辊道广泛应用在电商仓储分拣线、汽配零部件加工生产线、成品包装转运线中，不需要额外设置顶升、移栽机构就能完成物料的转向输送，相比皮带转弯机，辊道结构的承载能力更强，维护成本更低，仅需要定期对辊筒轴承加注润滑脂即可，日常运行中如果出现单根辊筒损坏，可单独拆卸更换，不需要拆解整段设备。设计过程中，机架的焊接位置做了应力释放处理，避免焊接变形导致辊筒安装面不共面，进而出现辊面高低差影响输送平稳性，所有辊筒的安装轴端都采用卡簧固定结构，拆卸维护时不需要动用大型工具，单人即可完成辊筒更换作业。设备的整体安装边界需要考虑转弯段的外弧最大尺寸，布局时要在外弧侧预留至少300mm的维护空间，方便后期检修辊筒、清理辊道缝隙中掉落的物料碎屑，支腿的横向支撑位置避开了地面管线预埋的常见高度，避免安装时与车间现有管线产生干涉。
