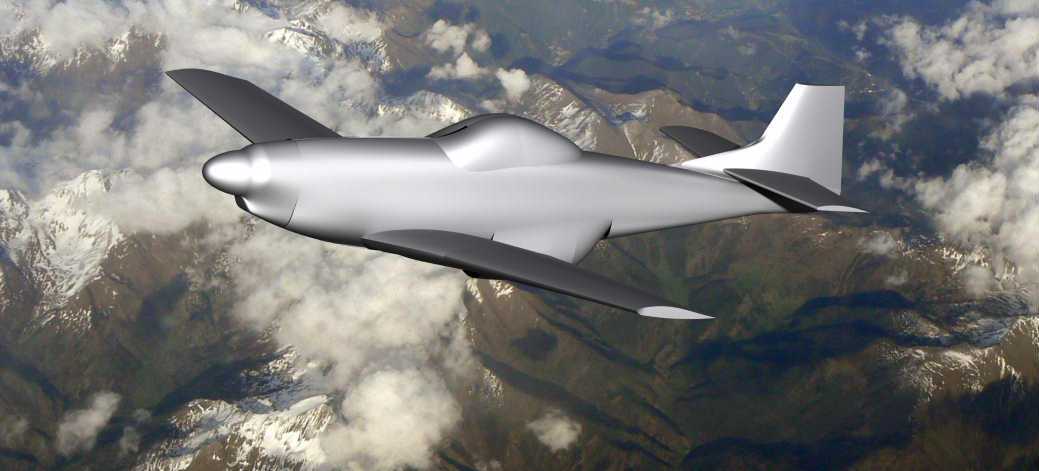

螺旋桨式小型通用飞机外观结构设计

　　这款小型螺旋桨飞机的三维结构设计，首先围绕通用航空领域的实际作业场景展开，可覆盖低空观光、飞行培训、短途通勤、农林作业等多类低空飞行需求，整体设计兼顾低速飞行状态下的气动效率与结构维护便捷性。从气动布局来看，采用常规下单翼搭配单垂尾、水平尾翼的成熟构型，机头位置预留活塞式螺旋桨发动机的安装空间，整流罩采用流线型曲面过渡，能够有效降低飞行过程中的正面空气阻力，同时为发动机散热气流预留合理的流通通道，避免动力系统长时间运行出现过热问题。机翼采用相对厚度适中的低速翼型，翼尖做了切尖修型处理，既能够减少翼尖涡流带来的诱导阻力，也能控制整机翼展尺寸，适配通用机场的小型机库停放边界，降低地面停放与转场调度的空间要求。

　　机身主体采用半硬壳式结构的设计思路，曲面蒙皮与内部纵向长桁、横向隔框的安装位置在模型中做了清晰的结构预留，座舱区域的隆起造型充分考虑了驾乘人员的头部空间需求，风挡曲面的倾斜角度经过反复调整，能够在保证前方视野开阔度的同时，减少风挡区域的气动噪声与阻力干扰。尾翼部分的安定面与操纵舵面的连接边界做了明确区分，垂尾高度与平尾展长经过匹配校核，能够保证飞机在低速大迎角飞行状态下的纵向与航向稳定性，避免出现尾翼失速的风险。起落架采用后三点式的布局适配，主起落架安装位置靠近机翼根部结构承力点，能够将着陆冲击载荷直接传递到机身主承力框，减少局部结构的应力集中，尾轮安装位置预留转向操纵结构的安装空间，方便地面滑行阶段的方向控制。整体外形尺寸控制上，

　　机身长度、翼展、机高的比例适配小型通用机场的滑行道宽度与停机位尺寸，不需要对现有通用机场设施做额外改造即可完成停靠与地面保障作业。设计过程中针对不同部件的维护可达性做了考量，发动机舱、航电设备舱、操纵机构所在区域的蒙皮均预留了检修口的安装边界，日常维护时不需要大面积拆解蒙皮即可完成核心部件的检查与更换，能够有效降低飞机的全生命周期运维成本。机翼与机身的连接结构采用快卸式设计的预留接口，在需要转场运输时可以快速拆解机翼，通过普通平板拖车即可完成公路转运，不需要大型专用运输设备，进一步拓展了这款飞机的使用场景适配性，对于偏远地区的农林作业、应急测绘等场景，能够快速完成部署，不需要依赖专业的大型通航运输保障体系。
