工业生产用皮带式物料输送设备结构

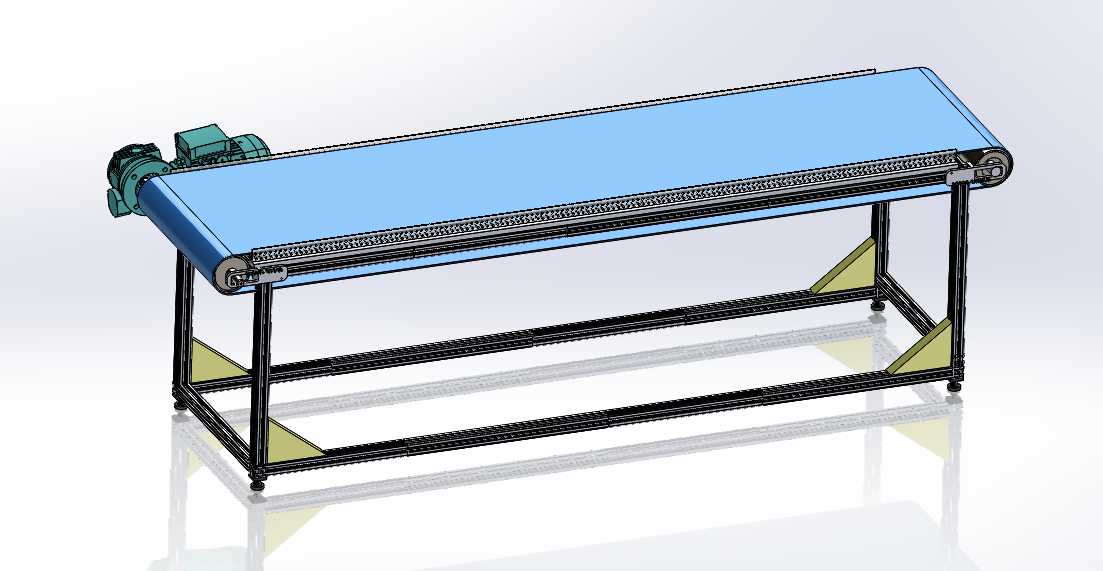

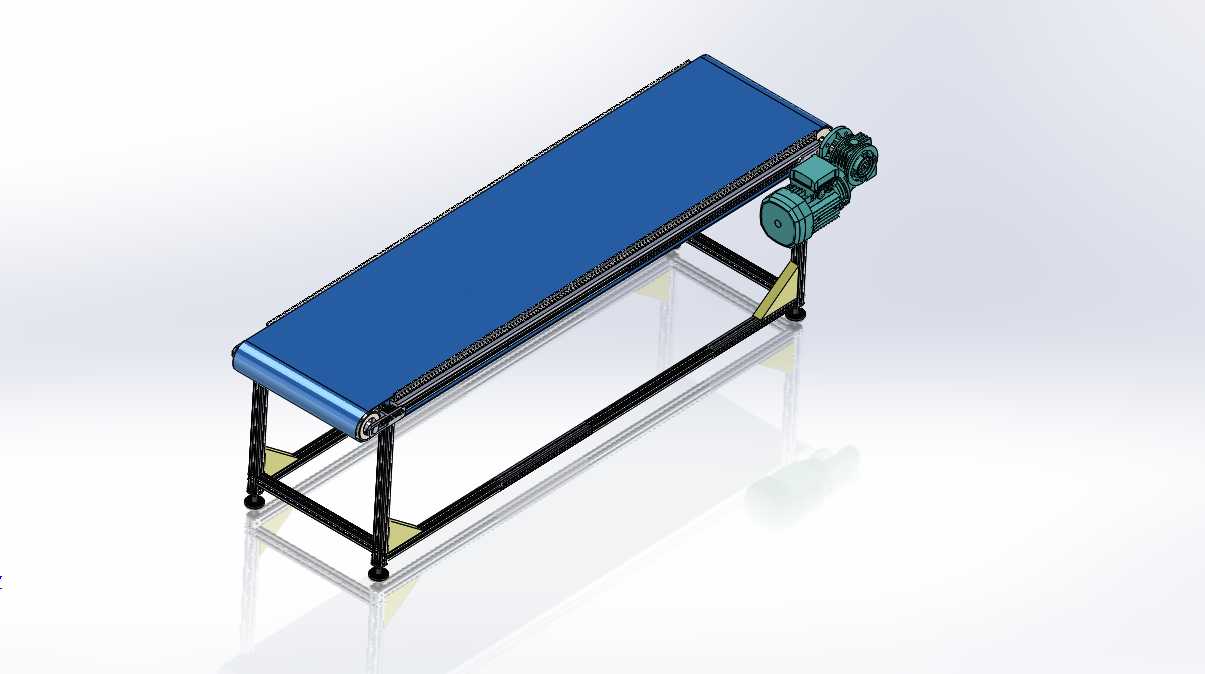

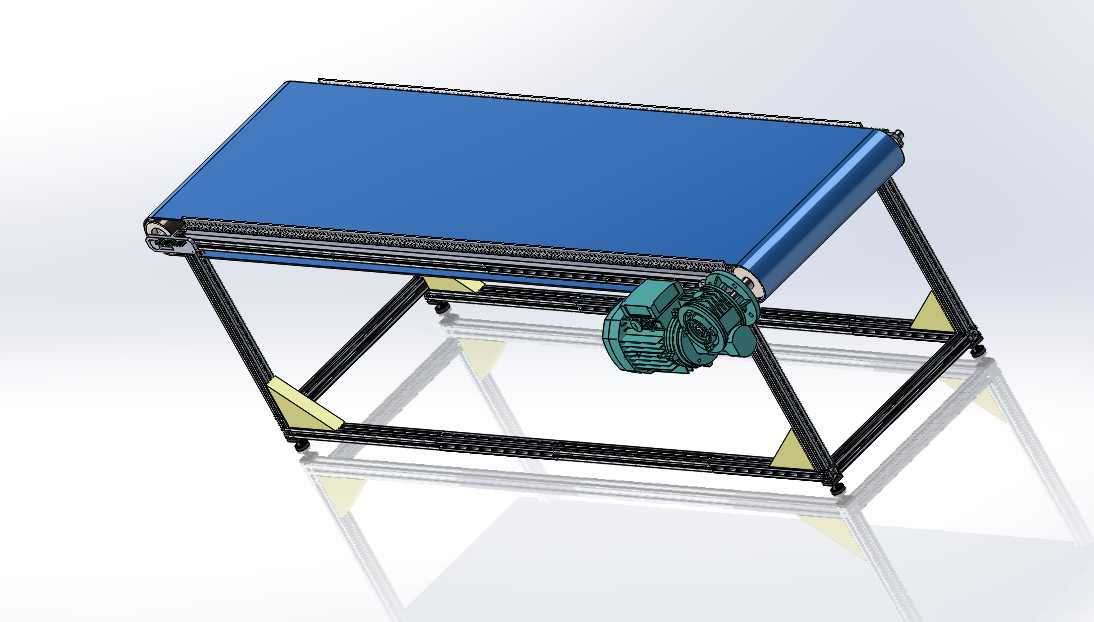

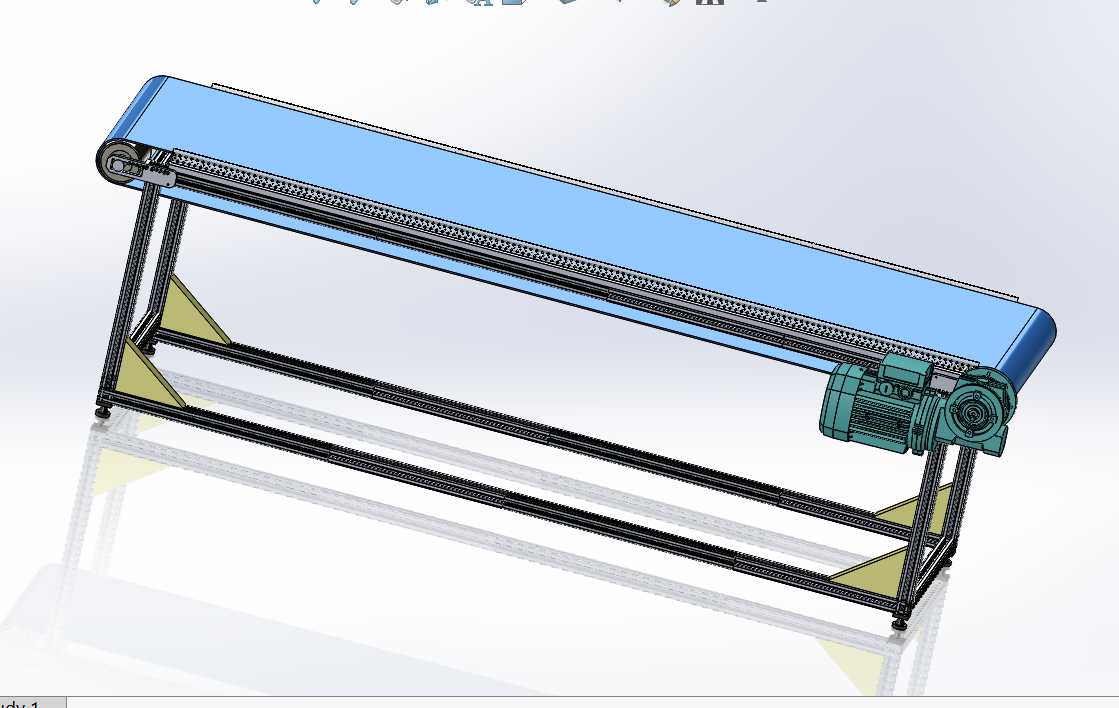

　　这类皮带输送结构在离散制造车间的工序衔接环节应用极广，从五金加工件的工序流转、包装线的成品转运，到电子装配线的工装板输送，都能见到同原理结构的身影，核心作用是替代人工完成不同工位间的物料水平传递，减少工序间的搬运等待时间，匹配产线的连续作业节拍。整套结构的动力端布置在设备出料侧，采用减速电机直接驱动主动辊筒的布局，相比链传动的侧边布置方案，能减少传动环节的功率损耗，同时避免传动部件外露带来的安全隐患，电机安装座预留了长条形调节孔，可通过调整电机固定位置张紧输出端的传动连接，也能抵消长期运行后的传动间隙。设备的承载机架采用矩形钢管焊接成型，支腿底部配置可调脚杯，可根据现场地面平整度调整支腿高度，保证皮带工作面的水平度，

　　避免物料在输送过程中出现偏载滑落的问题，支腿与横梁的连接位置加焊了三角形加强筋，提升机架整体的抗扭刚度，即使输送单重较大的块状工件，也不会出现机架晃动变形的情况。皮带两端的辊筒采用腰鼓形加工设计，能在皮带运行过程中自动纠正轻微的跑偏问题，下托面间隔布置了无动力托辊，托辊间距根据常用输送物料的单重设置，避免皮带在承重状态下出现过度下凹，影响输送平稳性。两侧的机架侧边预留了标准安装孔位，可根据实际使用需求加装挡边、光电检测支架、工件定位挡停机构，无需对主体机架进行二次焊接加工，适配不同场景的改造需求。设备的安装边界需预留两侧至少300mm的维护空间，用于日常的皮带张紧调整、辊筒轴承润滑以及电机检修，

　　进料端与出料端的高度可通过调整脚杯伸缩量做小范围适配，若需对接不同高度的设备，也可更换不同长度的支腿实现高度调整。皮带表面采用防滑耐磨的PVC材质，适配常规干燥工况下的物料输送，若需输送油性物料或潮湿工况使用，可直接替换对应材质的皮带，主体机架与辊筒的安装尺寸无需改动，能大幅缩短改造周期。
