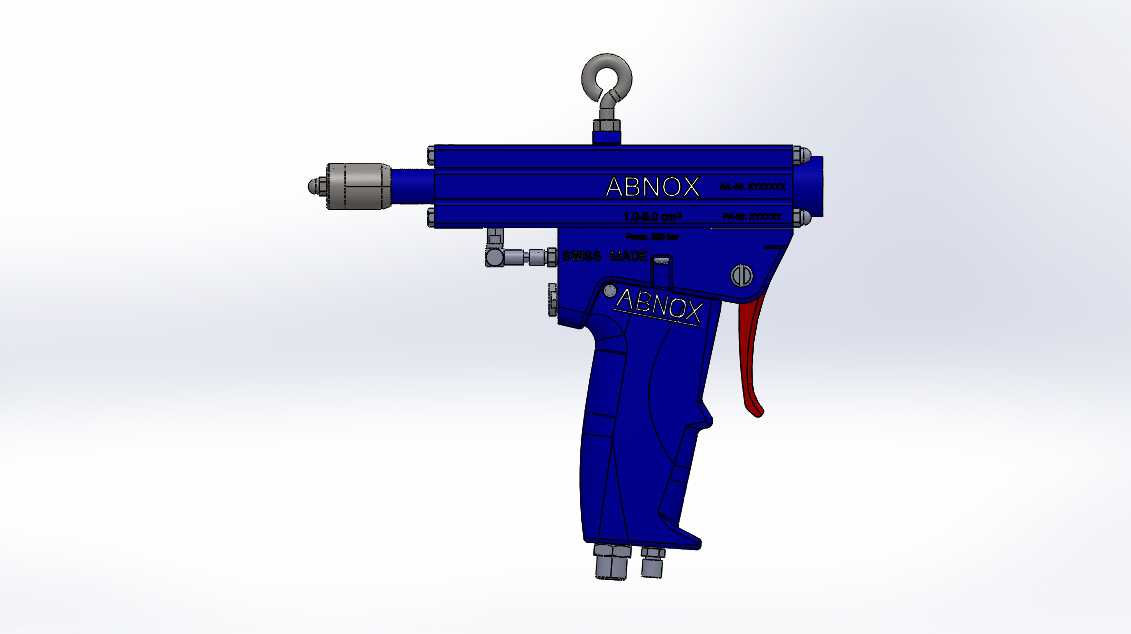

带手持操作手柄的ABNOX计量阀结构

这款手持结构的计量阀，主要面向工业润滑加注场景设计，常见于汽车零部件装配线、重型机械维保工位、精密轴承生产环节的定量油脂加注作业，相比固定式安装的计量阀，它的手持枪型结构能让操作人员灵活对准不同位置的注油嘴，适配工位上排布分散、安装角度多变的润滑点，不用额外调整工件位置就能完成加注作业，能大幅降低批量装配环节的辅助操作时长。

从功能设计来看，阀体核心的计量腔采用定容式结构，每次触发扳机就能输出预设容量的润滑介质，输出误差控制在极小范围内，避免传统手动注油时多注、少注的问题，既不会因为油脂过量溢出污染工件表面，也不会因为注脂量不足导致运动副早期磨损。顶部设置的吊环结构，是为了适配生产线的平衡吊挂载使用，长时间手持作业时能抵消阀体自身重量，降低操作人员的劳动强度，适合单班次高频次重复加注的作业场景。

结构布局上，阀体主体采用长条形集成设计，所有气路、料路接口都做了侧置和下置处理，操作时管线不会遮挡操作人员的视线，能清晰看到前端注油嘴与工件注油点的对位情况。握把部分做了贴合人手握持的弧度设计，扳机的触发行程经过优化，单指操作就能完成触发，不会出现长时间操作手指酸痛的问题。前端的注油接头采用标准快换接口，能根据不同规格的注油嘴快速更换适配接头，不用拆解阀体就能完成作业切换。

安装边界方面，这款阀不需要复杂的固定安装结构，仅需要连接对应的进料管路和气源管路就能投入使用，整体握持重心落在握把位置，单手举升操作时不会出现头重脚轻的偏移问题。阀体侧面预留的标识区域，能清晰标注介质流向、接口规格，现场维护时不用查阅额外图纸就能快速完成管路接驳。阀体上的调节结构采用外露式设计，需要调整单次注脂量时，不用拆开阀体外壳，用标准工具就能完成参数调整，适配不同润滑点的容量需求。

在实际应用中，这类手持计量阀常和固定式定量注脂系统搭配使用，固定系统负责大流量的油脂输送和压力稳压，手持端负责完成分散点位的精准加注，兼顾供料效率和加注灵活性，尤其适合多品种小批量的装配产线，不用为每种工件单独设计专用的加注工装，能快速切换生产不同型号的产品，减少产线换型的工装准备时间。阀体的密封结构采用耐油脂腐蚀的密封件，长期接触润滑脂也不会出现密封溶胀失效的问题，维护周期更长，适合工业现场长时间连续作业的使用需求。
