内螺纹直通式止回阀结构设计

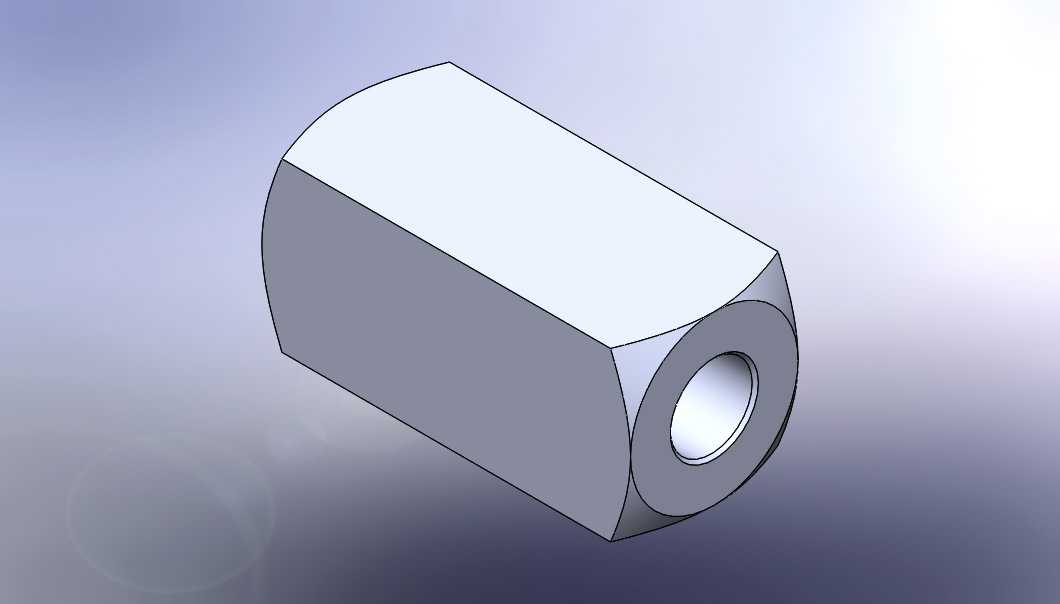

这款止回阀采用一体式六角柱形阀体结构，两端开设同轴内螺纹接口，可直接与同规格的金属管路通过螺纹旋合连接，无需额外加装法兰转接件，适配小通径的低压流体输送管路场景，常见于小型液压站控制回路、气动系统支路、民用供水支管、小型化工药剂输送管线等安装空间紧凑的工况位置。从功能实现逻辑来看，该阀依靠流体自身压力差完成启闭动作，当进口端介质压力高于出口端时，介质推力克服内部复位元件预紧力与阀芯滑动阻力，推动阀芯离开密封座圈，介质可从阀腔内部贯通流过；当进出口压力差反向时，介质压力配合复位元件推力将阀芯紧压在密封座面上，彻底截断介质反向流动路径，避免管路内介质倒流引发的泵叶轮反转、介质回流污染、支路压力失稳等工程问题。设计阶段优先考虑了狭小空间的安装便利性，阀体外部采用六角棱柱造型，可直接使用普通活动扳手、开口扳手完成拧紧作业，无需预留专用工装的操作空间，相比同通径的法兰式止回阀，轴向安装长度缩短近40%，径向尺寸仅比螺纹接头外径大15%，能直接嵌入排布密集的管路组中，不会和相邻管路、安装支架产生空间干涉。内部流道采用等径直筒设计，没有突兀的截面突变结构，介质流经阀腔时的局部阻力损失比弯角式止回阀低30%左右，可减少输送过程中的压力损耗，适配对压降敏感的低压输送系统。阀芯采用同轴导向结构，沿阀体内置的导向筋做直线往复运动，不会出现启闭过程中阀芯卡滞、偏磨的问题，密封面采用锥面配合形式，相比平面密封结构，在低压工况下的密封可靠性更高，即使介质中存在少量细小固体杂质，也能依靠锥面的自紧作用实现有效密封，降低内泄漏风险。建模过程中严格遵循螺纹连接的相关公差标准，阀体两端螺纹的同轴度公差控制在0.05mm以内，安装后不会出现管路别劲、密封带受力不均引发的外泄漏问题，阀体外部棱角均做了0.5mm的倒钝处理，避免安装过程中划伤操作人员，也能减少应力集中，提升阀体在受压工况下的结构强度。
