博世VE燃油泵平面正时侧盖板结构

　　这款盖板主要适配博世VE系列燃油泵的改装与定制场景，安装位置对应下部正时气缸的侧部平面，核心作用是封闭正时腔侧部开口，避免燃油泵运行过程中内部润滑油泄漏，同时阻挡外界粉尘、碎屑进入正时机构区域，保障正时传动部件的运行环境洁净。在定制燃油泵的改装作业中，这类盖板往往需要根据改装后的泵体边界调整外形，常规量产盖板无法匹配改装后的安装位，因此需要单独设计加工。

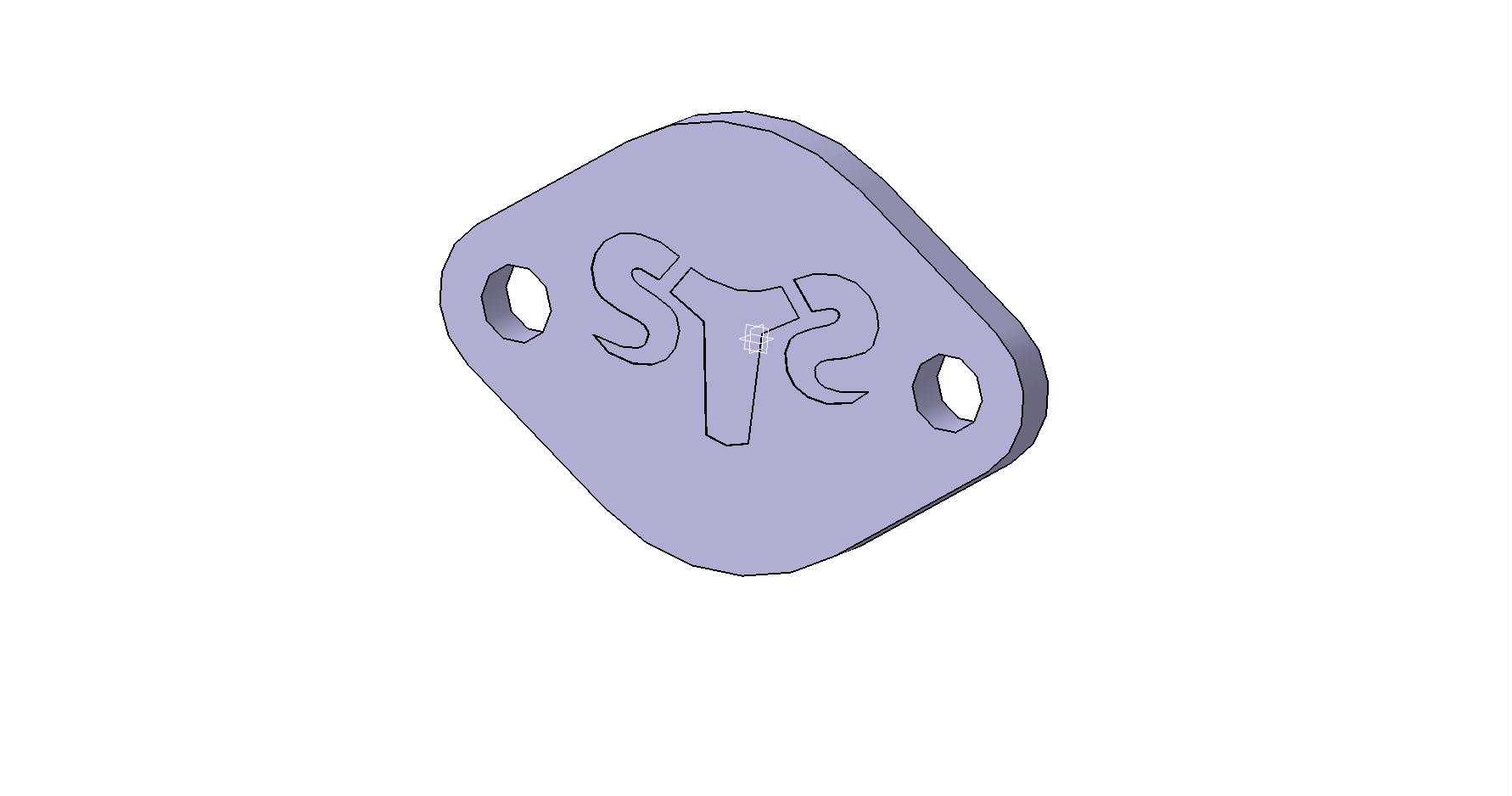

　　从结构设计来看，整体采用带圆角的类菱形平板构型，边缘做了均匀的圆角过渡，既避免激光切割后锐边造成的装配划伤，也能减少安装时与周边泵体附件的干涉。盖板上对称布置两个安装通孔，孔位与泵体侧部的预装螺柱位置完全对应，安装时可直接穿过螺柱配合螺母锁紧，无需额外在泵体上加工安装位，降低改装的加工难度。盖板中部预留了标识加工区域，可在激光切割下料时直接一体加工出定制徽标，无需后续二次蚀刻或丝印，标识与盖板本体为同一基材，长期接触燃油、润滑油也不会出现标识脱落的问题。

　　设计过程中首先要确认安装边界，需匹配VE泵正时侧的安装平面轮廓，盖板边缘超出密封面的宽度控制在3mm左右，既保证密封面有足够的压紧宽度，也不会过多占用泵体周边的安装空间，避免与周边的油管、调节拉杆产生干涉。厚度选择上兼顾刚性与轻量化需求，采用常规冷轧钢板激光切割即可满足使用要求，无需额外做加强筋结构，平板结构本身在两个安装点锁紧后即可获得足够的刚性，不会因为泵体内腔的压力波动产生变形。安装孔的孔径比配套螺柱大0.2mm，预留足够的装配公差，避免因为加工误差导致孔位不对中无法安装。

　　实际使用场景中，这类盖板多用于改装车、非道路维修设备的VE泵定制作业，相比原厂铸铁端盖，激光切割的钢板盖板加工周期短，可快速响应定制化的外形与标识需求，密封性能与原厂部件保持一致，同时平板结构的加工成本更低，适合小批量定制改装使用。装配时只需在盖板与泵体结合面加装对应厚度的耐油密封垫，按规定扭矩锁紧两个安装螺母即可，无需额外的密封胶辅助，后期维护拆卸也十分便捷。
