三英寸SMS管路连接锁紧螺母结构

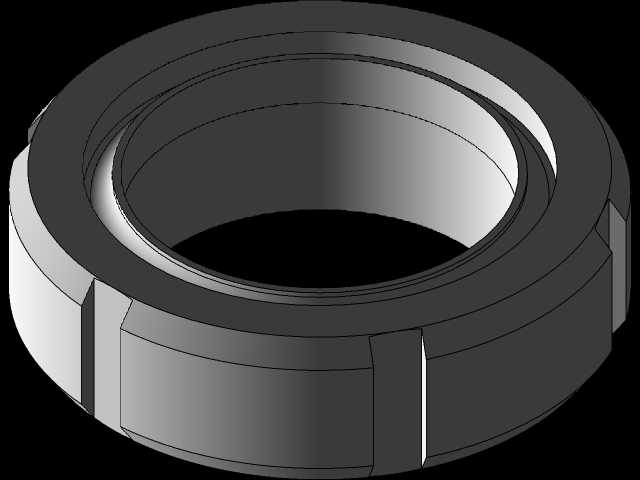

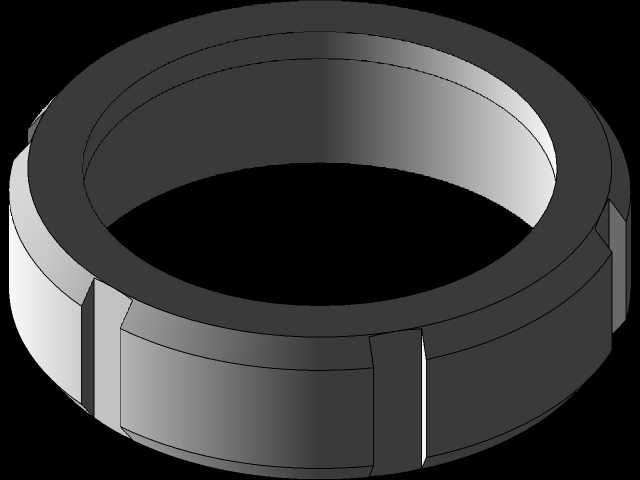

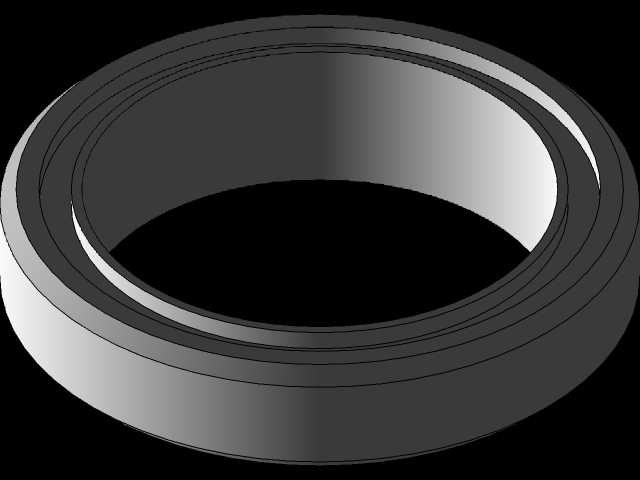

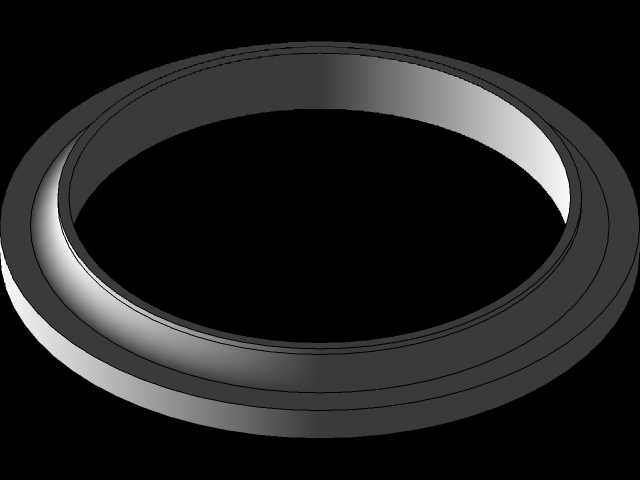

这款三英寸规格的SMS标准连接锁紧件，主要应用在食品加工、乳品饮料、生物医药等行业的流体输送管路系统中，是卫生级管路快速拆装对接场景里的核心锁紧部件。日常生产中，这类锁紧件需要配合对应的SMS标准公头、密封圈完成管路对接，靠外侧均布的卡槽结构提供施力点位，安装时无需定制专用工装，用普通勾形扳手就能完成锁紧与拆卸操作，能大幅缩短管路维护、CIP清洗前后的拆装耗时。从结构设计来看，该零件整体采用环形回转体结构，内侧加工有连续的梯形锁紧螺纹，螺纹牙型经过圆角过渡处理，避免应力集中导致的螺纹崩裂问题，同时减少卫生死角，符合卫生级设备的清洁要求。外侧的卡槽采用等距分布的直槽结构，槽深与槽宽经过受力校核，既保证扳手卡接时不会打滑，也不会因为槽体过深削弱零件整体结构强度，在1.0MPa的常规管路工作压力下，锁紧状态不会出现松脱、滑牙问题。零件的轴向安装尺寸经过匹配校核，锁紧到位后能将对接接头的密封面完全压紧，压缩量控制在密封圈额定压缩区间内，既不会因为压缩量过大导致密封圈永久变形失效，也不会因为压缩量不足出现管路漏液、积料的问题。零件的内孔通径与三英寸管路完全匹配，内壁没有台阶、凸缘等阻碍流体通行的结构，输送高粘度流体时不会出现物料滞留、挂壁的情况，能满足流体输送过程的顺畅性要求。建模过程中，所有配合面的公差都按照SMS卫生级管件标准设定，螺纹配合间隙控制在合理范围，既保证旋转锁紧时的顺畅度，也避免间隙过大导致的对接偏心问题。外侧的防滑槽边缘做了小倒角处理，即使是人工徒手辅助对位时，也不会划伤操作人员手部，符合生产现场的安全操作要求。这类锁紧件在实际产线中，除了固定管路对接位置，还能承受管路内部流体产生的轴向推力，在泵出口、振动管路段使用时，配合防松垫片就能满足长期运行的可靠性要求，不需要频繁复紧，能降低日常设备巡检的维护工作量。
