带侧装卡位的环形螺纹锁紧连接构件

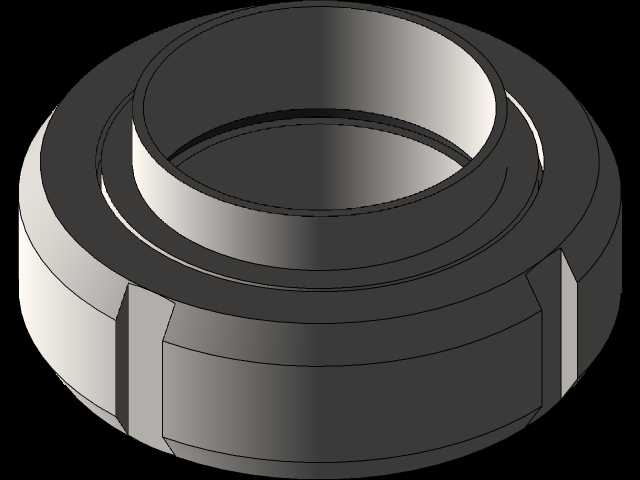

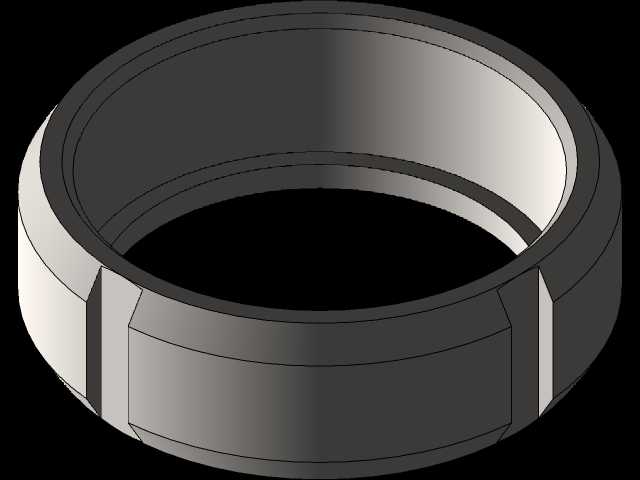

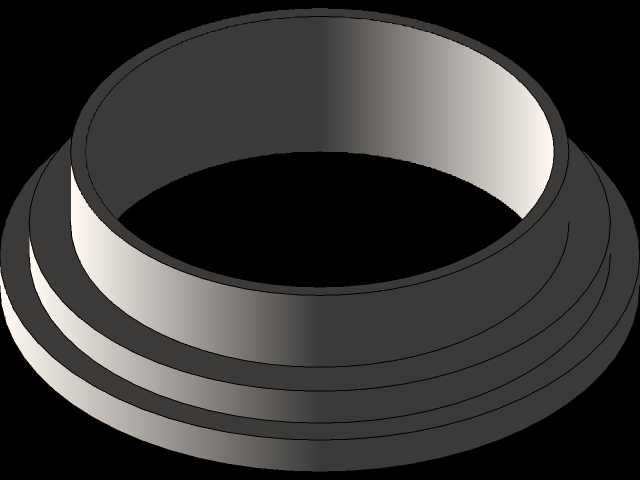

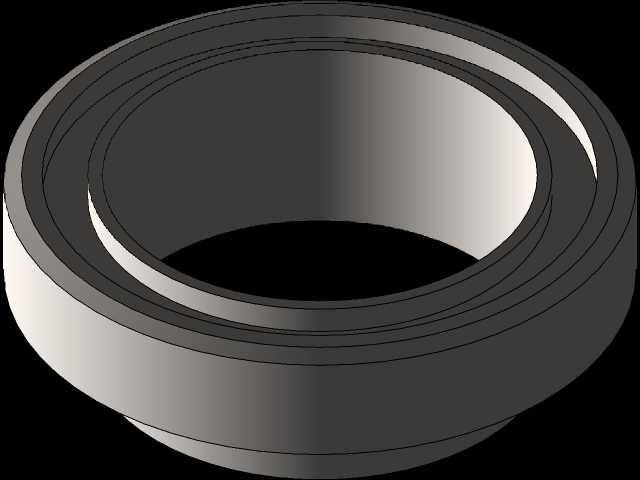

这类带侧装卡位的环形锁紧构件，常应用在液压管路接驳、气动元件快装、小型传动组件轴向定位的场景中，核心作用是实现两个同轴嵌套部件的轴向锁止，避免设备运行过程中因振动、轴向窜动导致的连接松脱。从结构设计来看，构件整体为同轴阶梯环形结构，内环面加工有连续细牙螺纹，用于和对接端的外螺纹段实现旋合锁紧，外环面均匀分布四个对称的平面卡位，这个结构是专门适配扳手类工装的夹持位，相比光滑外环面的锁紧螺母，平面卡位能让工装夹持时不打滑，施加的锁紧扭矩更稳定，不会出现旋紧过程中构件表面被工装夹伤的问题。设计阶段首先要确定的是内环螺纹的公称直径与螺距，这部分尺寸完全匹配对接轴端的外螺纹参数，螺纹旋合长度控制在1.2倍公称直径左右，既保证足够的螺纹连接强度，又不会因为旋合段过长导致装配效率降低。外环的阶梯结构做了差异化的直径设计，靠近安装贴合面的一侧直径更大，作为锁紧承压面，这个端面的平面度公差控制在0.02mm以内，保证锁紧后和对接部件的端面完全贴合，不会出现局部应力集中导致的构件变形。侧部的四个卡位平面，两两对称分布，平面到构件中心的距离统一，保证工装夹持时受力均匀，不会因为偏心受力导致螺纹旋合出现偏斜，损伤对接螺纹牙型。安装边界方面，构件的最大外径需要比安装位的预留沉孔直径小0.3-0.5mm，预留足够的装配间隙，避免安装时出现卡滞，轴向总高度要匹配安装位的空间尺寸，保证锁紧后构件端面不会突出安装平面，也不会因为高度不足导致螺纹旋合长度不够。实际应用中，这类构件相比普通圆螺母，不需要额外加工止动垫圈槽，依靠侧方卡位就能实现稳定的扭矩施加，在空间紧凑的小型设备内部，不需要预留止动垫圈的安装空间，能有效压缩整体结构的轴向尺寸，在小型液压阀组集成、气动执行元件端盖锁紧、微型传动轴承外圈定位的场景中适配性极强。构件的棱边都做了0.2mm的倒角处理，既去除加工毛刺避免装配时划伤操作人员，也能在旋合初始阶段起到导向作用，让螺纹对接更顺畅，不会因为棱边磕碰损伤对接部件的螺纹段。承压端面没有做额外的防滑纹路，依靠加工后的表面粗糙度就能提供足够的锁紧摩擦力，避免运行过程中出现松退，同时光滑的承压面也不会在对接部件表面压出纹路，方便后期维护拆卸。
