4英寸SMS管路连接锁紧环结构

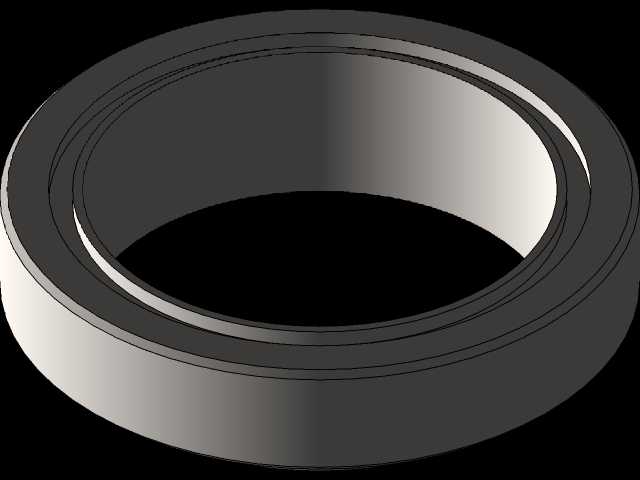

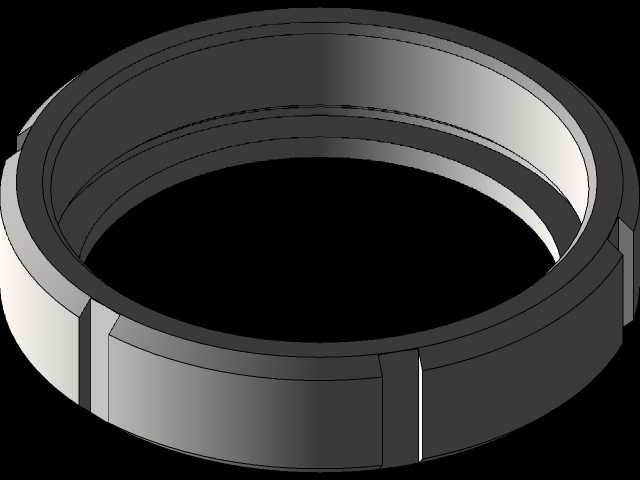

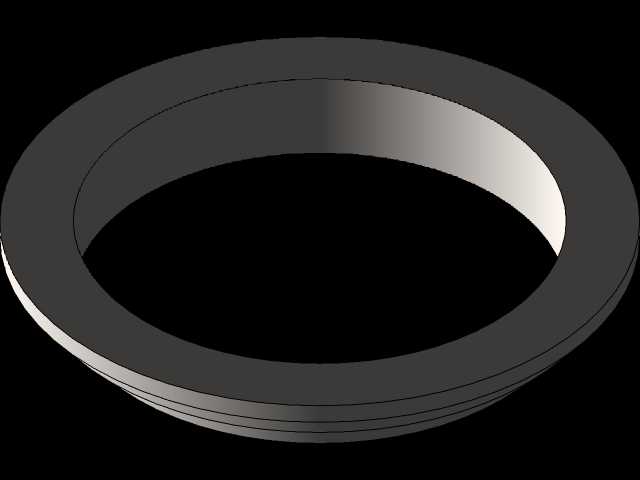

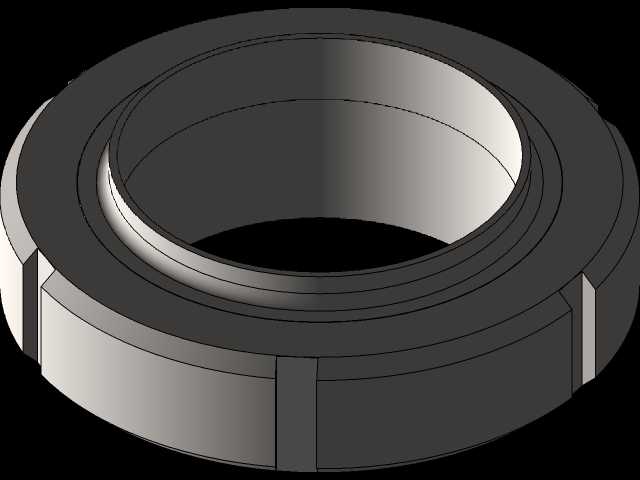

　　在食品饮料、生物医药、日化流体输送管路系统中，这类4英寸规格的SMS标准连接环是管路对接环节的核心承压锁紧部件，主要用于实现同管径不锈钢卫生级管路的快速对接与密封压紧，常见于物料输送主干线、罐体进出料端口、泵阀进出口的连接位置，日常运维中可实现快速拆装，无需复杂工装即可完成管路的断开与复位，适配卫生级生产场景定期拆洗消毒的作业需求。从结构设计来看，该零件整体为环形回转体结构，外侧对称设置的卡槽结构用于配合专用卡箍扳手施加锁紧力矩，避免锁紧过程中出现跟转打滑的问题，内侧的多级台阶面分别对应密封垫圈的安装定位、对接管路端头的轴向限位，安装时可保证两端管路的同轴度偏差控制在允许范围内，避免密封面错位引发的泄漏风险。

　　设计过程中首先要匹配SMS标准的4英寸管路连接尺寸，明确连接环的通径尺寸需完全适配对应规格的卫生管外径，保证物料输送过程中无台阶凸台引发的物料残留，符合卫生级管路的流道平顺要求；外侧的卡槽深度与宽度需适配常用的SMS管路拆装扳手尺寸，兼顾手动操作的施力便利性与零件自身的结构强度，避免锁紧过程中卡槽部位出现应力断裂。安装边界方面，该连接环的轴向总厚度需匹配对应卡箍的锁紧行程，安装后需保证密封垫圈被均匀压缩至标准压缩量，既不会因压缩量不足出现密封泄漏，也不会因压缩量过大导致垫圈过度变形加速老化；外圆直径需预留足够的扳手操作空间，在密集排布的管路集群中也能顺利完成拆装操作，不会与相邻管路、支架产生干涉。零件的壁厚设计经过强度校核，可承受常规卫生级管路的1.0MPa工作压力，在输送常温饮用水、乳制品、日化原液等介质时，不会因管路压力波动出现结构变形，锁紧状态下可长期保持稳定的密封压紧力，减少日常运维中的紧固调整频次。
