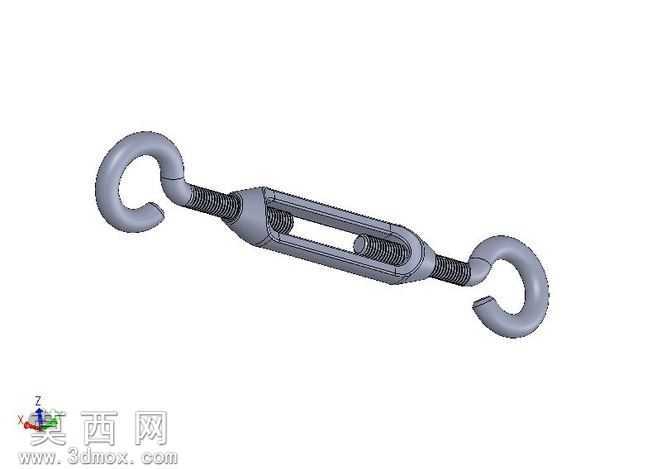

双钩型开式花篮螺丝拉紧构件三维建模

本作品为双钩型开式花篮螺丝三维建模成果，建模过程以工业实际使用的OC型开式花篮螺丝为原型，严格遵循五金索具的通用尺寸规范进行参数化构建。建模初期先梳理构件的核心组成结构，将整体拆分为中部开式框架、两端反向螺纹杆、两个C型起重吊钩三个核心模块，先绘制中部框架的截面轮廓，通过拉伸命令生成带长条形操作槽的框体，对框架两端的内螺纹安装位进行精准的螺纹牙型切削，保证两端螺纹旋向相反，分别适配左右旋螺纹杆，实现旋转框架即可调节整体长度的功能逻辑。两端的螺纹杆建模时，先绘制杆体的圆柱基体，在杆体一端加工与框架匹配的外螺纹，另一端通过扫描命令构建C型吊钩的平滑曲面，对吊钩与杆体的衔接位置做圆角过渡处理，避免应力集中的结构缺陷，还原实际产品的锻造圆角特征。材质渲染阶段，为整体构件赋予哑光镀锌合金钢材质，调整材质的金属粗糙度、反光度参数，模拟五金索具表面的镀锌防锈处理质感，对螺纹牙型位置做细微的材质明暗区分，凸显螺纹的啮合结构细节。建模过程中对所有活动配合位置做了间隙预留，还原真实产品的装配关系，中部框架的长槽位置做了壁厚均匀化处理，保证构件的受力结构合理性，吊钩的开口尺寸、弯曲曲率均参照起重索具的安全规范设置，既保证模型外观与实物高度一致，也还原了产品的结构功能逻辑，可用于五金索具的结构展示、起重配件的装配演示、机械设计教学的案例参考。
