汽车打孔通风盘式制动系统三维设计

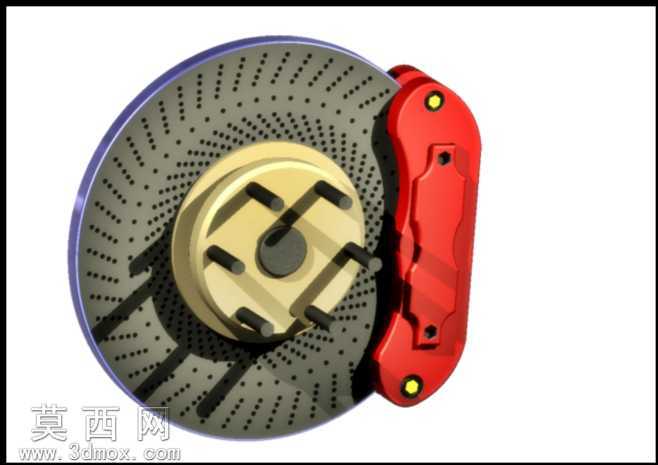

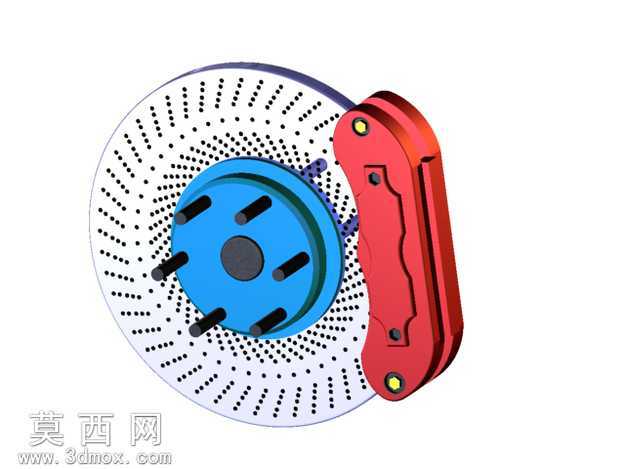

本作品为汽车盘式制动系统的三维建模设计，建模过程严格参考实车制动部件的装配逻辑与尺寸比例，在三维软件中先完成各零件的独立建模，再按照实际装配约束完成整体组装。首先构建制动盘主体，采用打孔通风式结构设计，盘面均匀排布密集的散热通孔，建模时通过圆周阵列命令实现孔洞的等距规整排布，还原通风盘散热效率高、热衰退抗性强的结构特点，盘体中心的轮毂连接座设置对应数量的螺栓安装柱，精准匹配车轮轮毂的装配定位需求，中心轴孔与定位凸台的尺寸严格参照民用乘用车的通用安装标准设定，保证模型的装配合理性。其次完成制动卡钳的建模，卡钳本体采用浮动式卡钳的典型轮廓结构，外侧壳体做符合力学承载的曲面造型，通过加厚、圆角命令处理壳体边缘，避免应力集中的结构缺陷，卡钳上的摩擦片安装位、活塞腔、固定螺栓孔均按照实际卡钳的功能结构逐一还原，卡钳与制动盘的相对位置严格按照实车装配间隙设定，保证制动动作的逻辑合理性。材质与渲染环节，制动盘主体赋予高碳钢金属材质，调整金属粗糙度参数还原铸铁部件的哑光金属质感，盘面做轻微的使用纹理处理提升真实感；中心轮毂连接座赋予亮蓝色烤漆材质，调整反光度与高光参数还原汽车轮毂常见的漆面质感；制动卡钳赋予亮红色耐高温烤漆材质，还原性能车卡钳常见的外观配色，螺栓等紧固件赋予镀锌亮面金属材质，区分不同零件的材质差异。渲染阶段采用三点布光方案，主光源从斜上方打亮模型整体轮廓，补光消除卡钳与制动盘间隙处的死黑阴影，轮廓光勾勒制动盘边缘与卡钳侧面的结构线条，最终渲染图清晰展现制动系统的整体结构与各零件的装配关系。设计过程中重点考量制动系统的尺寸准确性，所有零件的比例、装配间隙均参考民用乘用车制动系统的通用参数设定，确保模型可用于汽车制动系统的结构展示、原理教学等场景，完整还原盘式制动器从静止到制动夹紧动作的结构基础，清晰展现打孔通风盘与浮动卡钳配合的结构优势。
