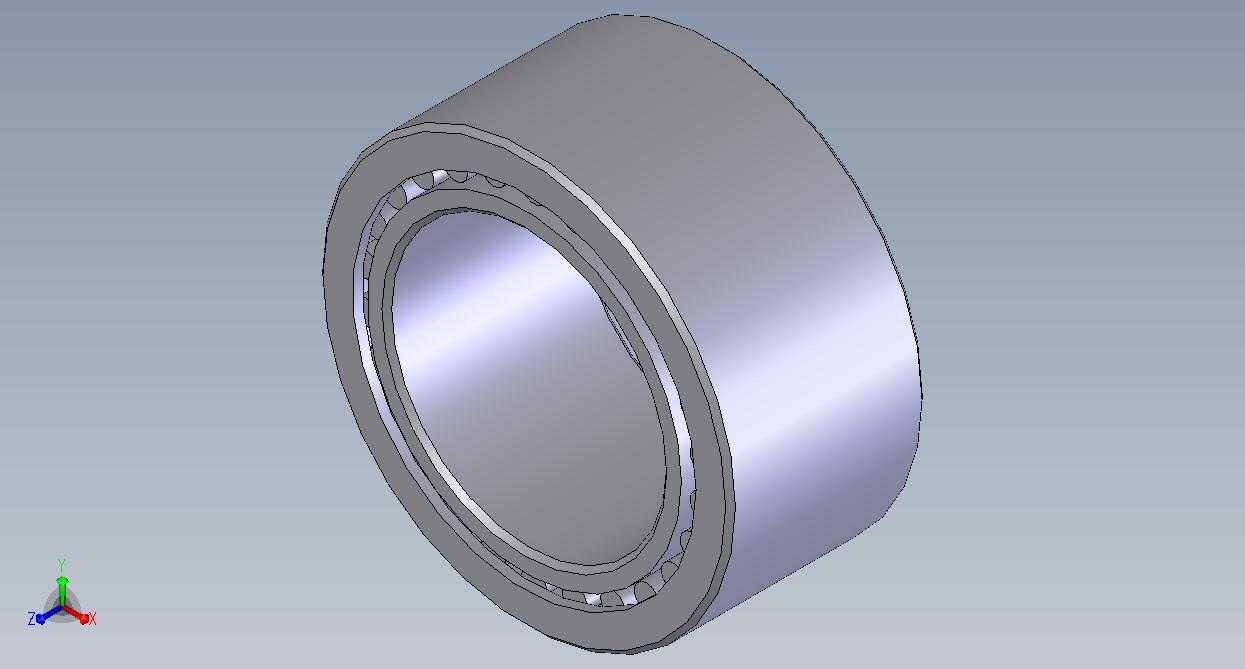

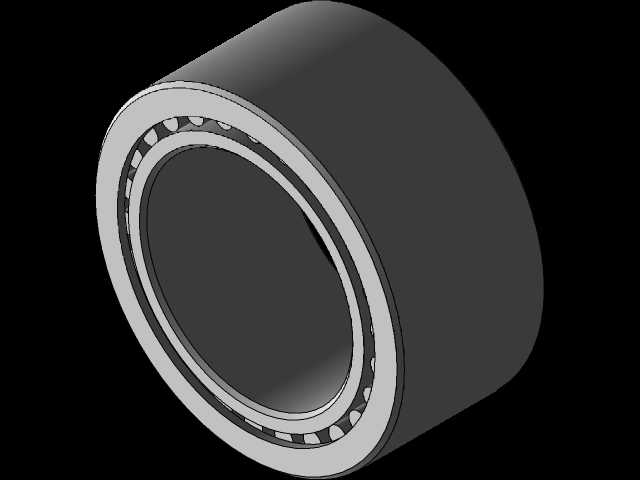

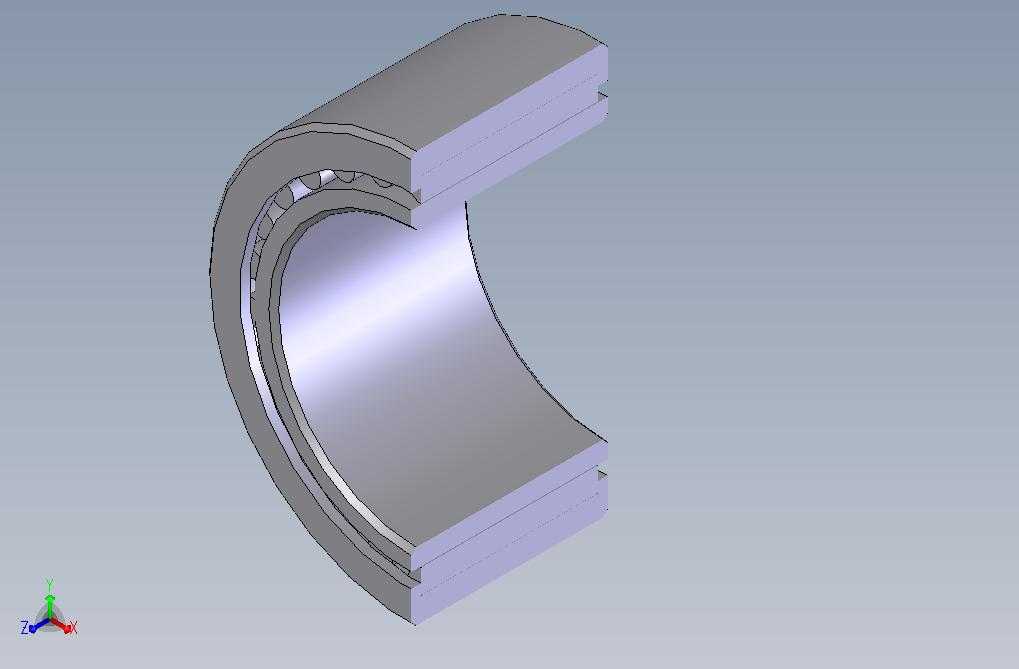

NKJ28x20A实体套圈滚针轴承结构设计

在紧凑型传动结构的设计场景中，径向安装空间受限但需要承载较高径向载荷的工况十分常见，这类场景下常规深沟球轴承或者圆柱滚子轴承往往因为径向尺寸过大无法满足安装边界要求，滚针轴承就成为这类工况的首选支承部件。本次设计的NKJ系列实体套圈滚针轴承，采用带内圈的实体套圈结构，区别于无内圈的冲压外圈滚针轴承，实体套圈结构拥有更高的刚性，能够适配轴颈硬度无法达到轴承滚道要求的安装场景，不需要额外对安装轴颈做淬硬磨削处理，降低配套轴的加工难度与成本。从结构设计逻辑来看，该轴承采用密排滚针作为滚动体，滚针直径小、长度相对直径比值大，在相同的径向安装尺寸下，滚针与滚道的接触线更长，单位面积承载能力远高于同内径的球轴承与常规滚子轴承，能够承受持续的重载荷与冲击载荷，同时因为滚动体直径小，轴承运转时的滚动摩擦阻力相对更低，高速运转下的温升控制表现更优。在安装边界设计上，该轴承内径28mm、外径适配常规20A系列安装座孔，轴向宽度紧凑，安装时不需要额外设计复杂的定位结构，内圈与轴采用过渡配合即可传递扭矩，外圈与安装座孔采用间隙或过渡配合，方便装配与后期维护更换。从实际应用场景来看，这类轴承广泛应用在汽车变速箱的齿轮轴支承、机床主轴的辅助支承、工程机械的铰接部位、纺织机械的罗拉支承、液压泵的转子支承等位置，尤其是在变速箱的空间局促的齿轮腔内部，这类轴承可以在不扩大箱体径向尺寸的前提下，为齿轮轴提供足够的支承刚度，避免齿轮啮合时出现轴系挠曲变形导致的偏载、打齿问题。设计过程中对滚针的端部做了圆弧修形处理，避免滚针端部与滚道挡边出现应力集中，降低边缘接触带来的早期磨损风险，套圈的滚道部分采用了对数曲线修形，能够补偿安装时的微小同轴度误差，在轴系存在轻微挠度变形时依然保证滚针与滚道的接触应力均匀分布，延长轴承的实际使用寿命。同时实体套圈的外圈采用了一体化挡边结构，可以对滚针形成可靠的轴向限位，不需要额外加装挡圈或者隔套，进一步压缩安装所需的轴向空间，适配轴向尺寸同样受限的紧凑结构。在选型匹配时，需要注意该轴承无法承受较大的轴向载荷，如果工况存在复合轴向载荷，需要搭配角接触球轴承或者推力轴承组合使用，安装前需要确认轴颈与座孔的形位公差，尤其是圆柱度与同轴度要求，避免安装后出现卡滞、运转异响等问题，装配时禁止直接敲击套圈端面，需要采用专用套筒压装，保证受力均匀，避免套圈出现变形影响滚道精度。
