卷帘门配套导向滑轮构件

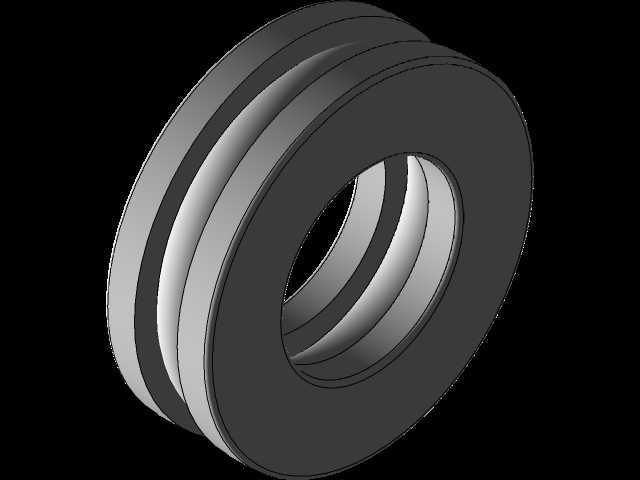

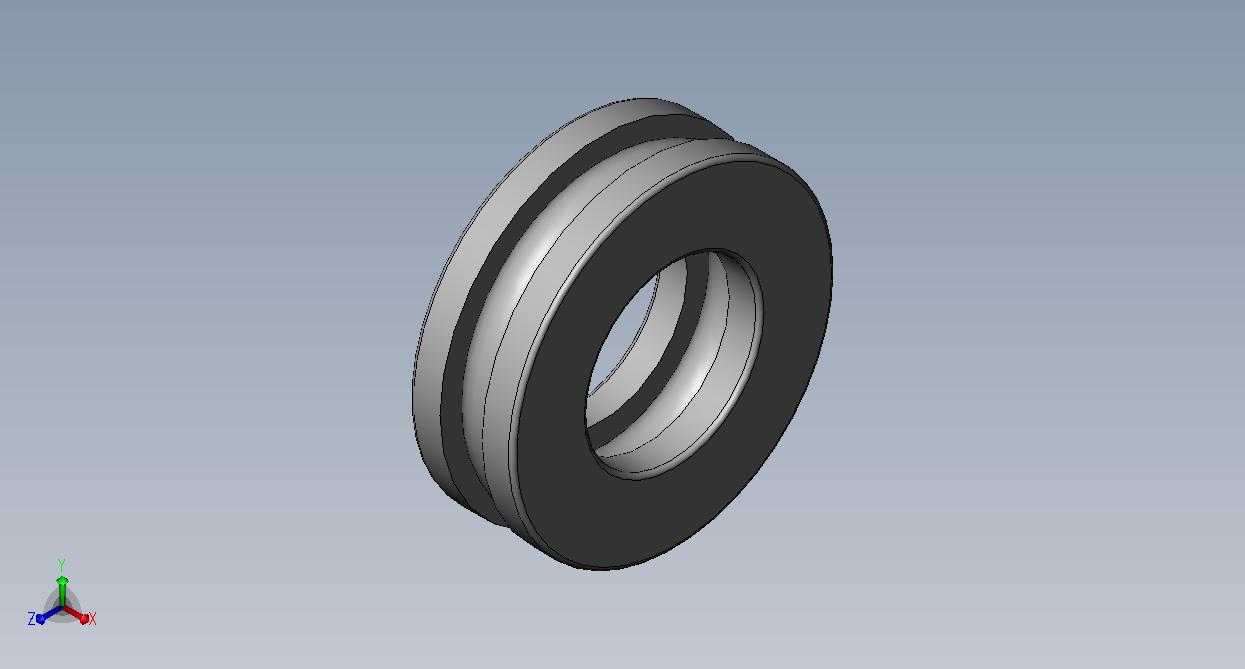

该构件是卷帘门启闭系统中的核心导向承载部件，日常应用于商用卷帘门、工业厂房提升门、商铺防盗卷闸的传动导向环节，安装在门体两侧导轨的上下限位点位，承担门体升降过程中的侧向限位、滑动导向以及径向承重作用，避免门体在启闭过程中出现卡滞、偏移、脱轨等问题。从结构设计来看，构件采用带双挡边的环形槽结构，中间内孔为安装配合位，可直接套接在固定销轴上，外圈的环形凹槽与导轨内的凸筋或者导向钢带精准配合，两侧凸起的挡边能够限制轮体在轴向的窜动余量，无需额外加装轴向限位套即可保证运行过程中轮体不会从导向结构中脱出，减少装配时的零件数量，降低现场安装的调试难度。设计过程中充分考虑了卷帘门长期往复运行的磨损问题，轮体的槽面做了等宽圆弧过渡处理，槽底与导向接触面的曲率匹配导向件的外形，避免运行过程中出现线接触导致的局部应力集中，降低长期运行后的磨损速率，延长构件的更换周期。内孔的尺寸公差按照基孔制间隙配合设计，既保证轮体能够在销轴上灵活转动，又不会因为配合间隙过大导致运行过程中出现晃动异响，适配常规卷帘门通用的销轴安装尺寸，无需对现有门体的安装结构做二次改造即可直接替换使用。从安装边界来看，构件的轴向总宽度控制在常规导轨的安装槽宽度范围内，外圈最大直径适配常规卷帘门导轨的内部容纳空间，安装时只需要将轮体套入预装的销轴，卡入导轨导向槽即可完成装配，不需要额外加工定制安装位。在实际运行场景中，该构件能够承受门体自重带来的径向载荷，同时抵消门体升降过程中因风载、门体形变带来的侧向推力，保证门体在上下运行时始终沿着导轨预设轨迹平顺移动，尤其是在大面积工业卷帘门的应用场景中，多组该构件沿门体两侧均匀布置，能够均匀分散门体的整体重量，避免单点受力过大导致的轮体变形或者导轨磨损。建模过程中对轮体的各过渡圆角做了应力校核，挡边与槽面的连接位置采用圆角过渡，消除应力集中点，保证构件在承受冲击载荷时不会出现根部断裂的问题，整体结构简洁，没有冗余的设计特征，既满足了实际使用的功能需求，也兼顾了加工制造的工艺性，适合采用冲压或者车削工艺批量生产。
