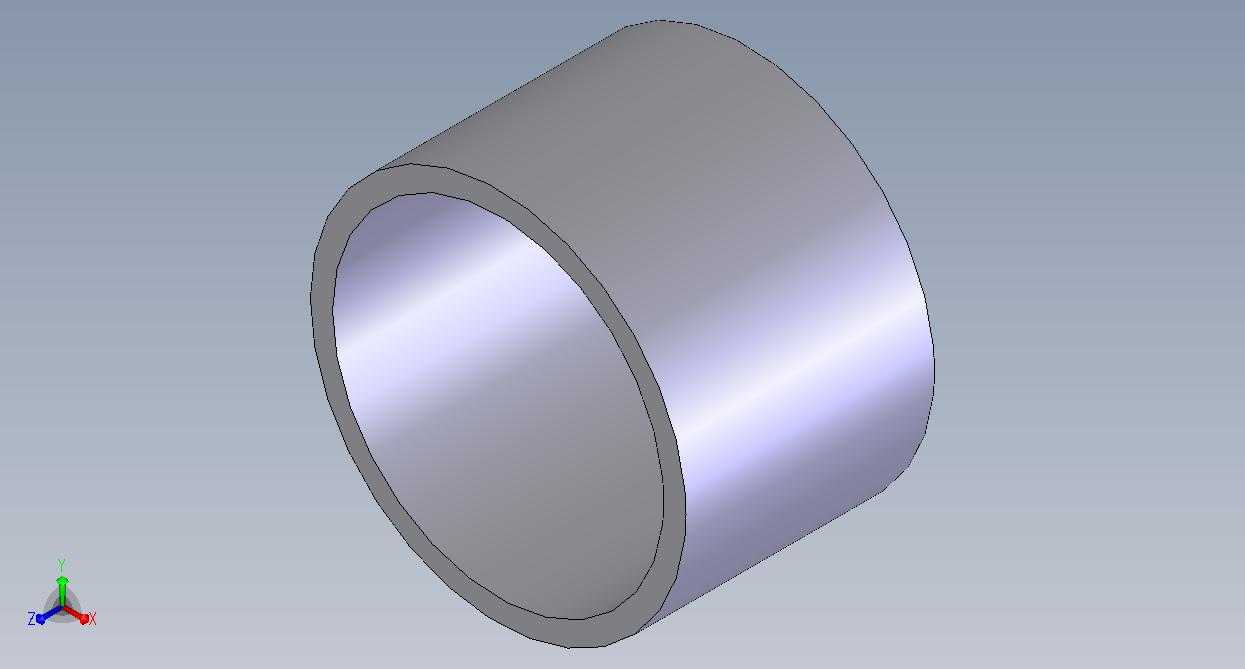

JRZ-JS1型内隔套机械结构设计

　　在常规的轴系传动结构设计中，这类薄壁环形内隔套是支撑滚动体、约束轴承轴向位置的核心配套零件，常配套滚针类轴承使用，在重载低速的传动工位、小型动力输出轴组、精密工装的定位环节都有广泛应用。不同于实心轴类零件的受力逻辑，这类薄壁套的壁厚控制是设计核心，过薄会导致装配后受径向挤压力产生圆度变形，直接挤压滚动体造成运转卡滞，过厚则会挤占轴承内部的滚动体安装空间，压缩润滑脂的存储腔体，长期运转容易出现温升过高、润滑失效的问题。设计时首先要匹配对应轴承的内圈基准尺寸，套内孔与配合轴径采用过渡配合公差，既保证装配后不会随轴转动产生相对滑移磨损配合面，又不会因为过盈量过大导致装配时套体产生胀裂。套的外圆面直接与滚动体接触，

　　表面粗糙度需要控制在Ra0.8以内，减少滚动体运转时的摩擦阻力，同时外圆与内孔的同轴度公差要控制在0.01mm范围内，避免滚动体在滚道内出现偏载，造成局部应力集中提前出现点蚀失效。套的两端面需要做倒角处理，一方面是装配时可以顺畅导入轴承内圈与轴肩的定位间隙，避免锐边刮伤配合面的防锈涂层，另一方面可以去除机加工产生的毛刺，防止运转过程中毛刺脱落进入润滑脂内部，造成滚道划伤。从安装边界来看，这类隔套的轴向长度需要严格匹配轴承内圈的宽度尺寸，装配后两端面分别抵靠轴肩与轴承内圈端面，不能出现轴向窜动间隙，否则轴系运转时会产生轴向冲击，直接影响整套传动结构的运转精度。在实际选型应用中，这类隔套常搭配冲压外圈滚针轴承使用，多用于安装空间受限、

　　无法配置常规厚壁内圈的传动场景，比如小型减速机的输入轴端、纺织机械的导辊支撑位、电动工具的输出轴组，能够在有限的径向空间内提供足够的支撑刚度，同时降低整套轴系的整体重量。建模过程中需要重点关注薄壁特征的壁厚均匀性，避免出现局部壁厚偏差导致的应力集中问题，同时两端面的平行度公差也要纳入设计考量，保证轴向压紧时受力均匀，不会出现偏斜导致轴承内圈倾斜。
