游艇用Vetus款UFO2型通风口结构设计

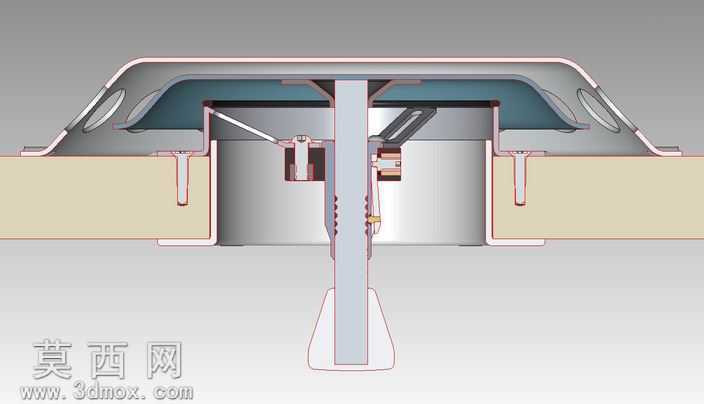

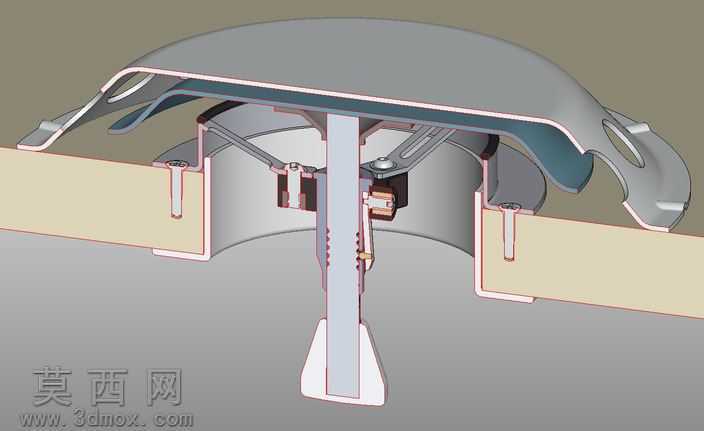

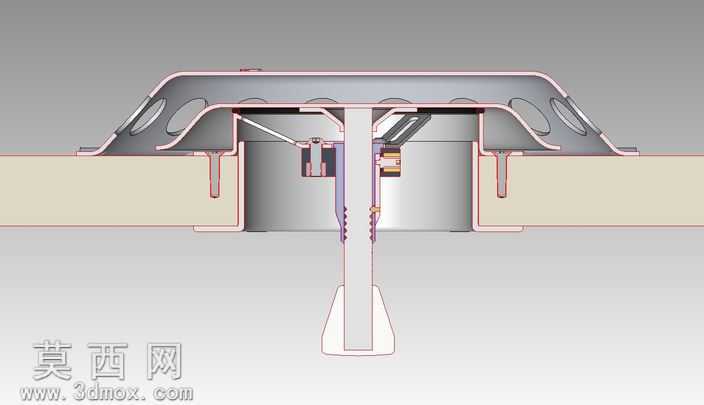

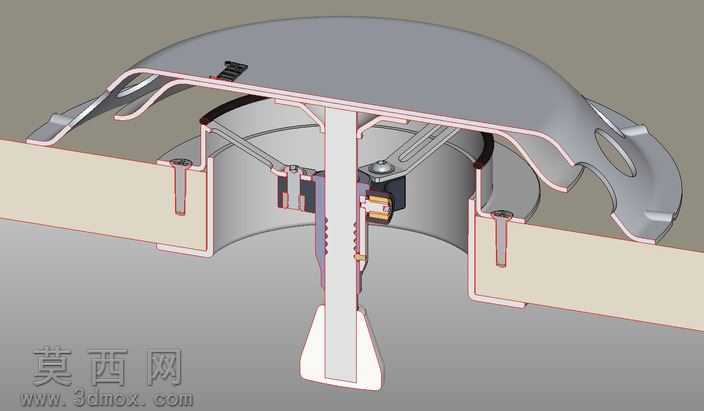

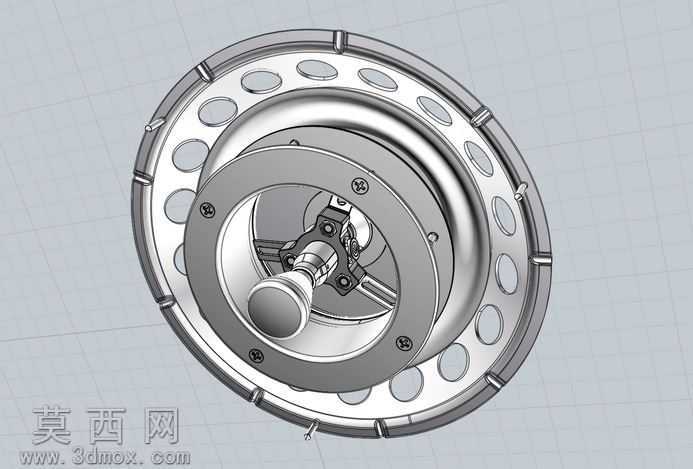

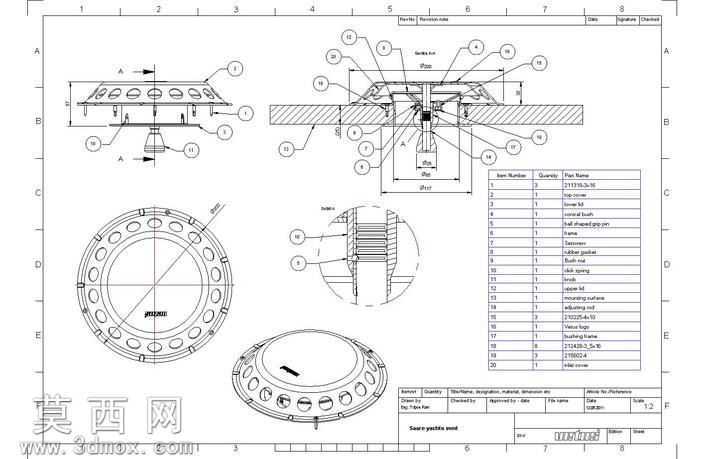

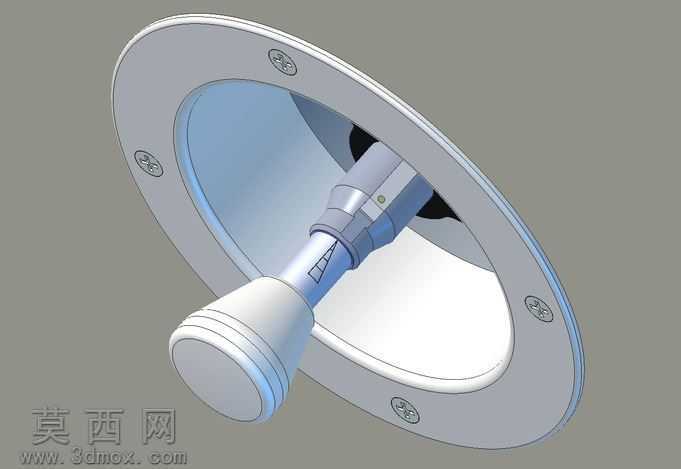

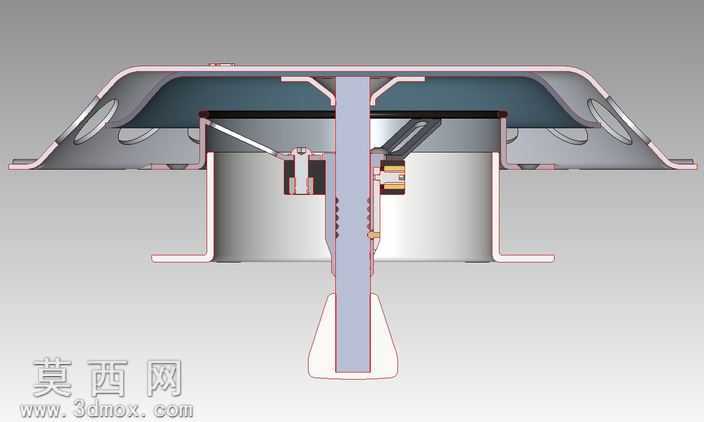

本作品为船用通风口的三维参数化建模成果，建模阶段严格遵循船用配件的装配逻辑与尺寸规范，先完成整体安装基座的轮廓草绘，通过拉伸、切除特征构建与船体甲板适配的环形安装底座，预留标准紧固件的安装孔位，保证安装面的平面度公差符合船用配件的安装要求。核心开关调节结构采用弹簧冲压球形控制锁与杆部环形凹槽的配合设计，建模时对五档定位凹槽的间距、深度做精准参数约束，还原锁止结构的档位清晰感，同时复刻中央杆体的水平指示标特征，保证开合状态的可视化识别效果。建模过程中对非必要承重结构做轻量化优化，通过有限元仿真模拟不同风压下的结构受力，筛选适配的铝合金H36材质参数，在保证结构强度的前提下降低部件整体重量。各部件材质在渲染阶段做差异化区分：顶部覆盖件采用不锈钢材质，调整金属粗糙度参数还原哑光磨砂的金属质感；入口盖、上盖、低盖、旋钮等部件分别赋予注塑塑料、铝合金等对应材质，调整反射、折射参数还原不同材质的视觉差异；衬套采用帆铝合金注塑塑料材质，旋钮额外添加外来木材的纹理贴图，还原产品的材质搭配细节。装配阶段严格按照实际组装顺序添加同轴、面重合等装配约束，验证开合动作的运动干涉情况，保证通风口开启时仅需按压旋钮下拉即可解锁，关闭时推钮即可完成锁止的动作逻辑顺畅，整体结构兼顾船用环境的耐腐蚀性、操作便捷性与外观的古典设计风格，在保留经典通风口造型的基础上优化结构细节，提升使用可靠性。
