混凝土搅拌车上装罐体SolidWorks设计模型

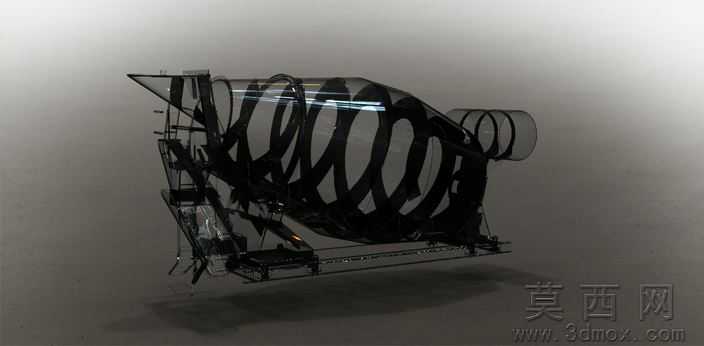

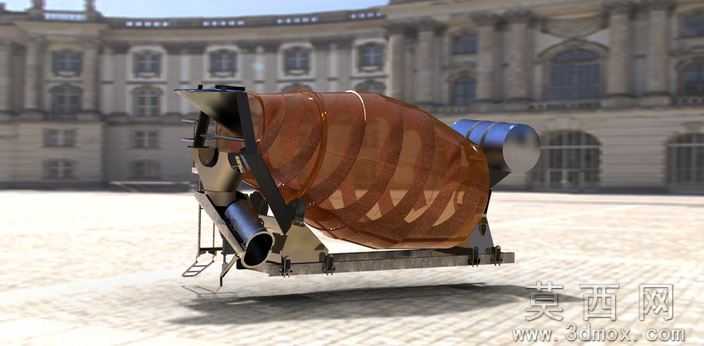

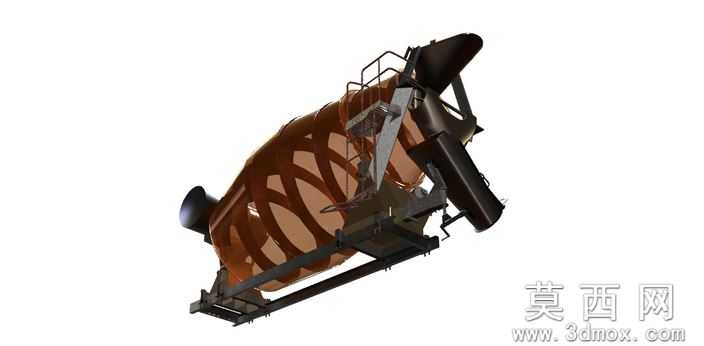

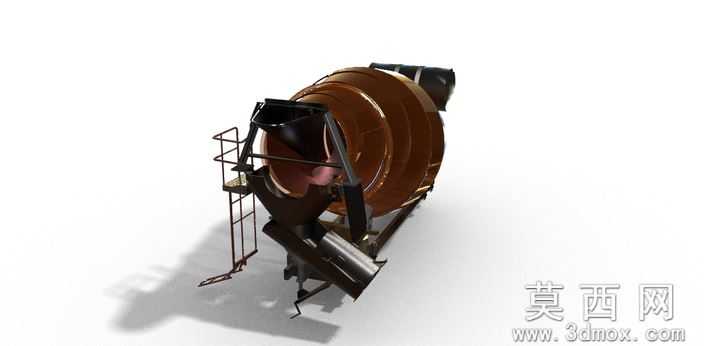

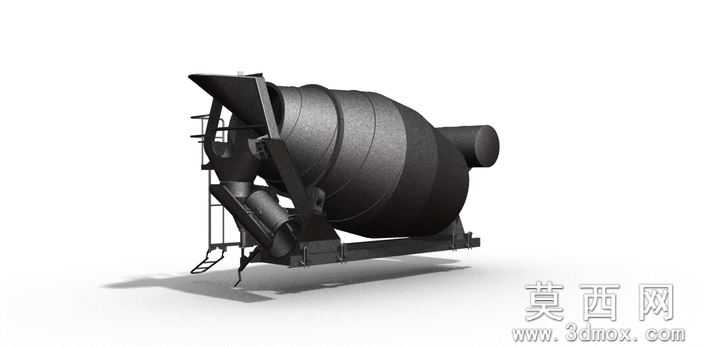

本模型为混凝土搅拌车核心上装罐体总成的三维设计成果，建模阶段以工程实际中12方容量搅拌车的上装参数为基准，首先通过SolidWorks完成基础草图绘制，对搅拌罐体的双锥段曲线、螺旋叶片导程参数进行精准约束，按照1:1的比例完成筒体、进料斗、卸料槽、支撑机架、托轮组件、液压驱动连接端的分步建模，每一个零部件都添加了对应的装配配合关系，可实现罐体转动的运动仿真模拟，完整还原搅拌车工作时的罐体转动逻辑。参数设计层面，模型严格遵循混凝土搅拌运输车的行业设计规范，罐体倾斜角度设置为12度，螺旋叶片采用变螺距设计，进料段螺距适配混凝土进料流速，搅拌段螺距保证混凝土匀质搅拌不发生离析，卸料段螺距匹配卸料流速要求，支撑机架的安装孔位、连接尺寸完全匹配通用重卡底盘的上装安装标准，可直接用于上装结构的适配验证。渲染材质环节，模型对不同部件做了区分化材质设置，罐体主体采用半透明棕褐色工程材质，可直观展示内部螺旋叶片的排布结构，支撑机架、卸料槽、进出料接口采用哑光金属材质模拟真实钢结构质感，驱动端的液压马达部件采用蓝色金属漆材质区分功能模块，搭配户外建筑场景的环境贴图完成渲染，可清晰展示模型的整体外观与结构层次。结构原理上，模型完整还原了搅拌车上装的工作逻辑，罐体通过前后端的支撑结构架设在机架上，工作时液压驱动装置带动罐体按照固定转速转动，内部的螺旋叶片随罐体转动，进料时引导混凝土流向罐体中部，运输过程中持续转动保证混凝土不凝固、不离析，卸料时通过反向转动带动叶片将混凝土从卸料槽导出，所有结构的运动逻辑都在装配体中添加了对应的运动约束，可直接用于工作原理演示。软件兼容方面，模型源文件为SolidWorks2012版本创建，同时导出了STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、Catia等主流三维设计软件打开编辑，STL格式文件可直接导入切片软件用于3D打印验证，不同格式的文件都保留了完整的零部件结构与装配关系，不会出现特征丢失、装配错位的问题。研发教学应用层面，该模型可用于工程机械专业的课堂教学演示，帮助学生直观理解搅拌车的上装结构与工作原理，也可作为搅拌车生产企业的上装结构设计参考，用于新车型开发阶段的结构验证、干涉检查，还可用于3D打印制作教学展示模型，或是用于工程机械相关的动画演示、虚拟仿真场景搭建，为搅拌车相关的设计、教学、展示工作提供完整的三维数字模型支撑。
