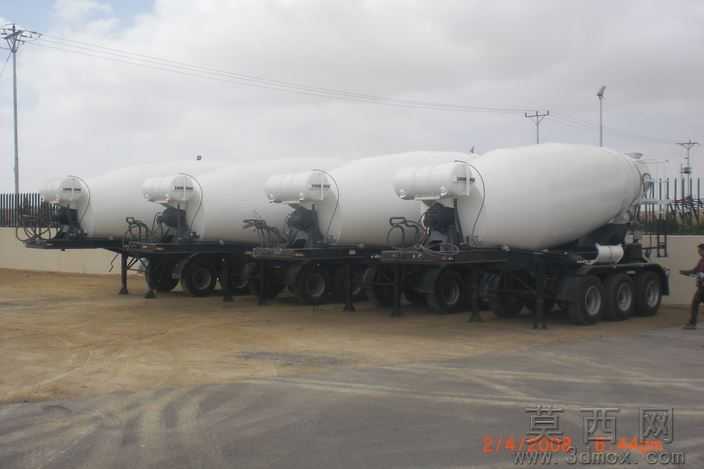

12方混凝土搅拌半挂运输车Rhino三维设计模型

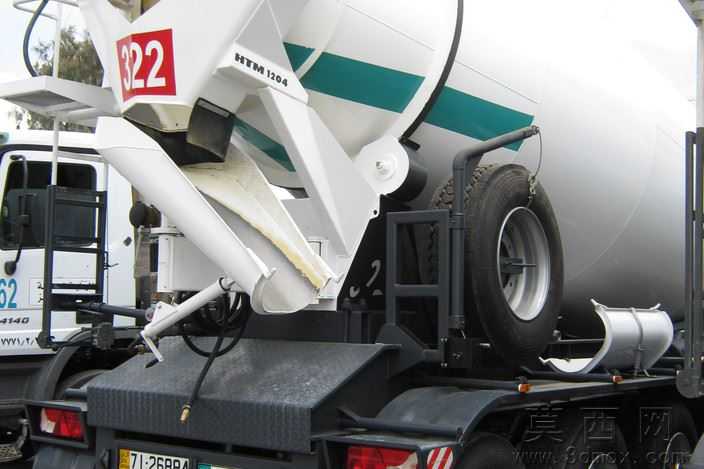

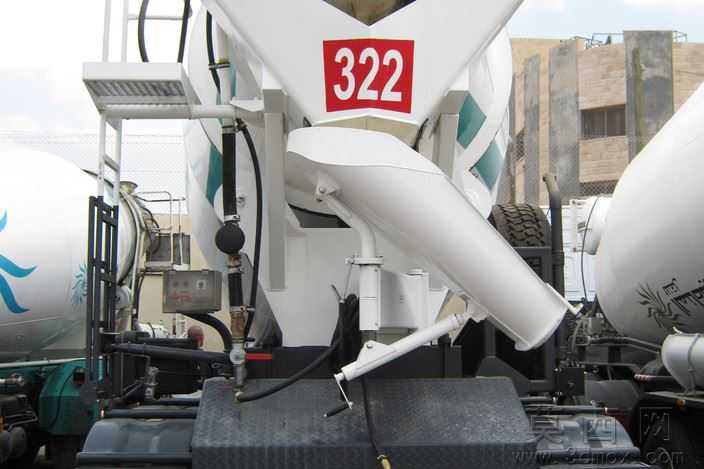

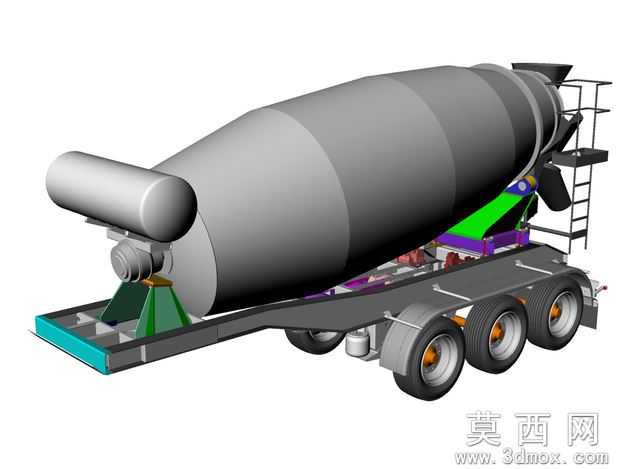

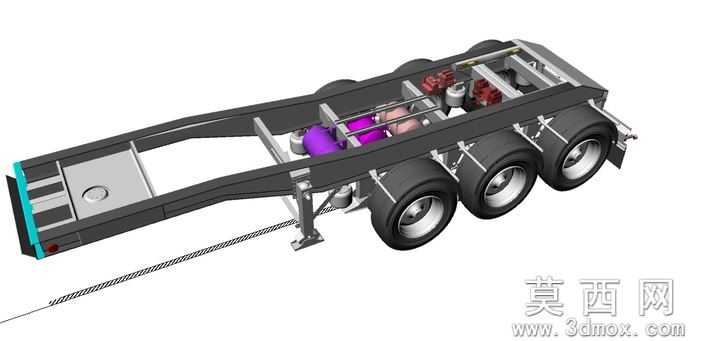

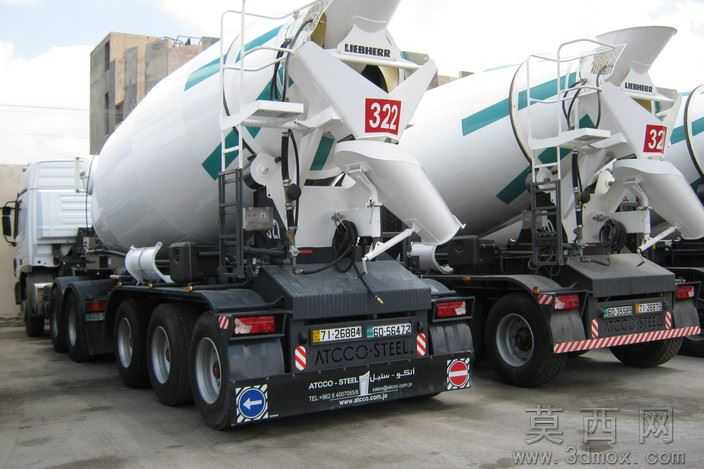

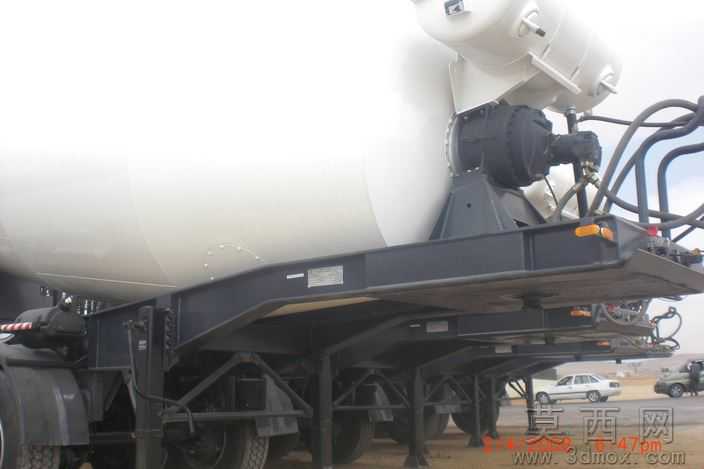

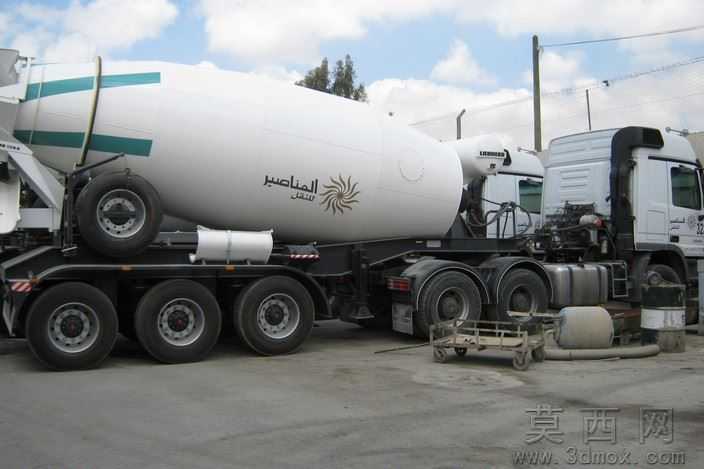

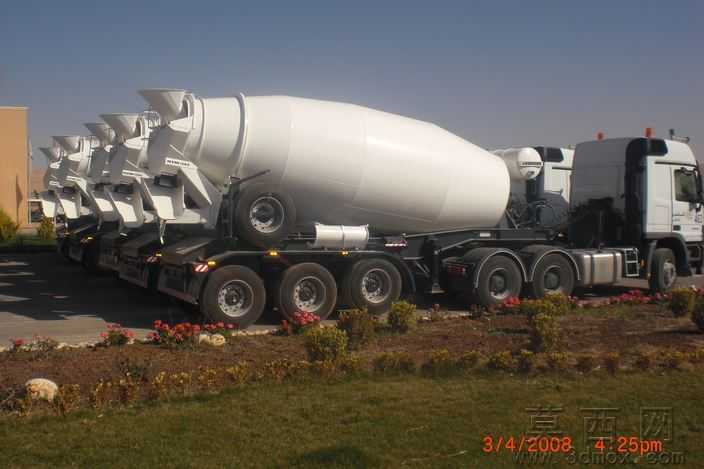

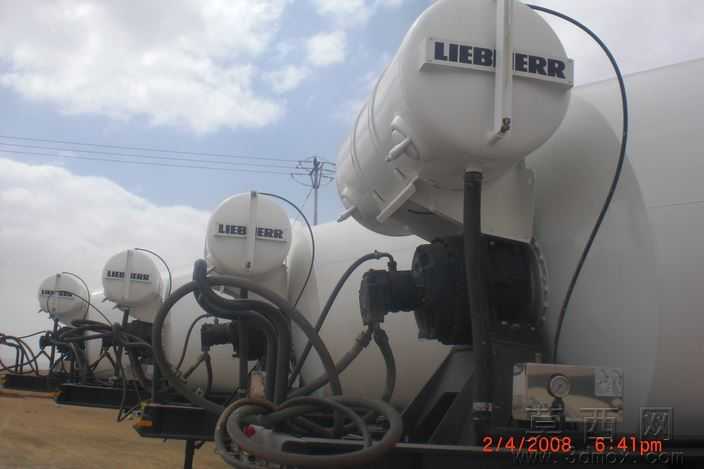

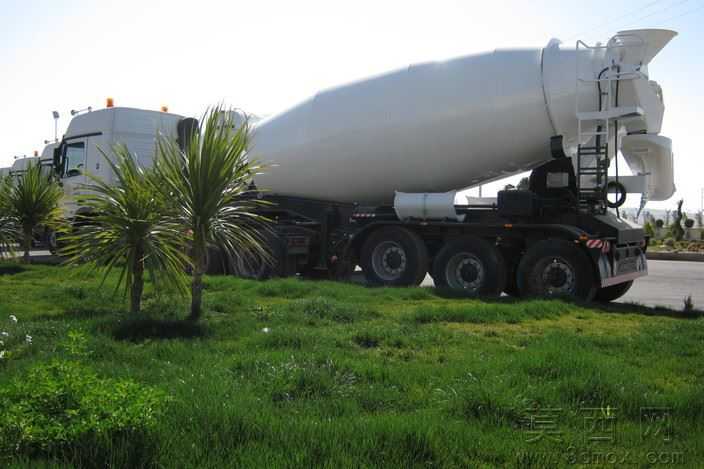

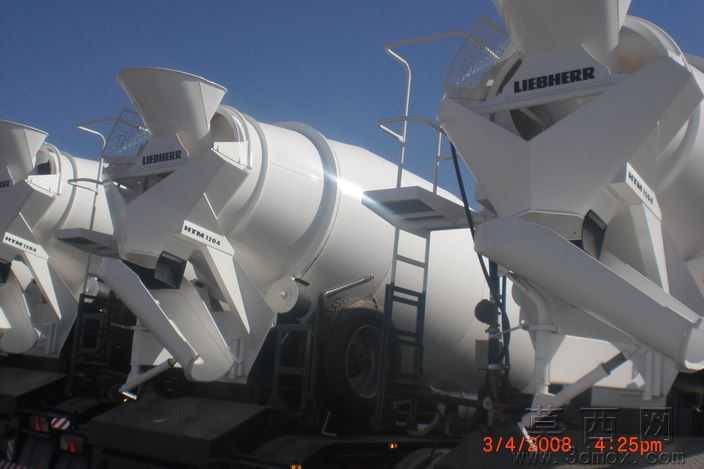

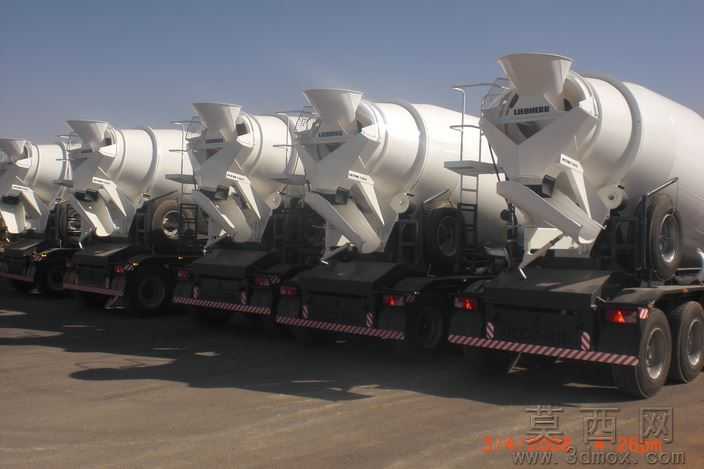

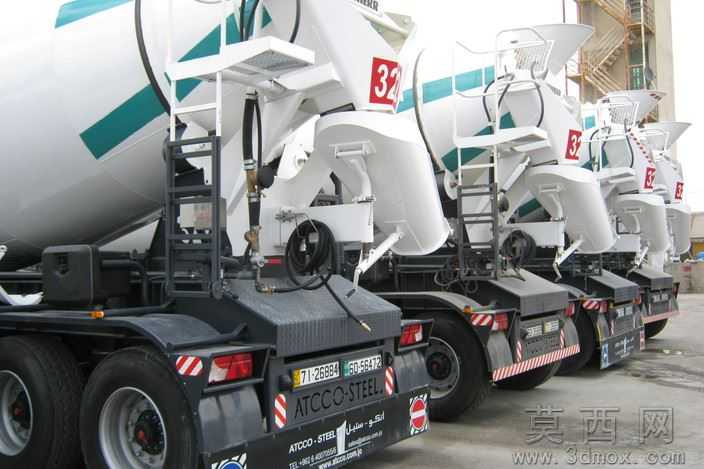

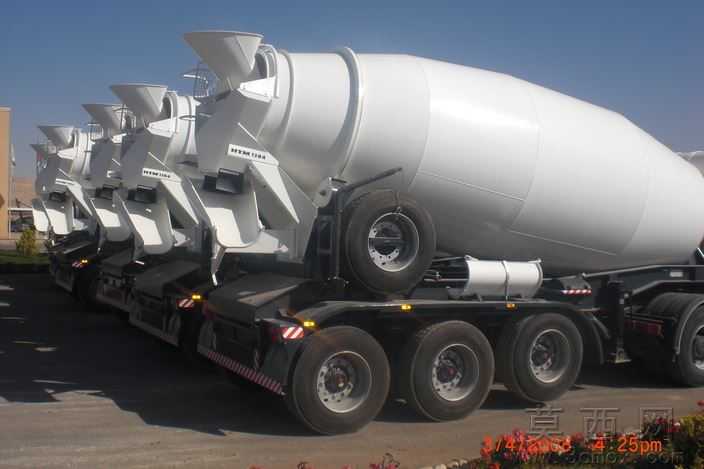

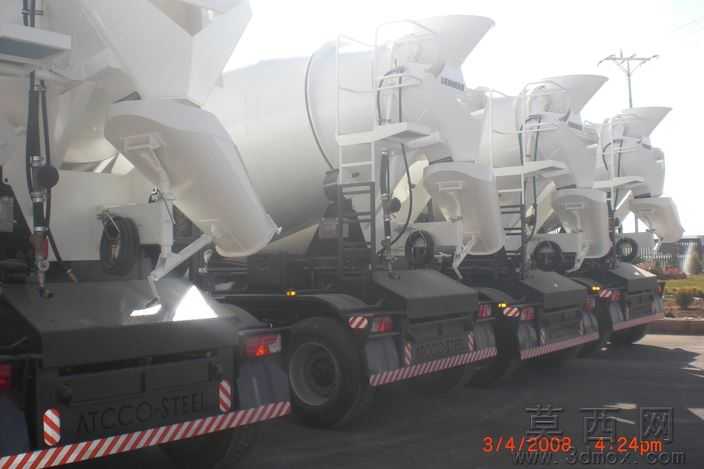

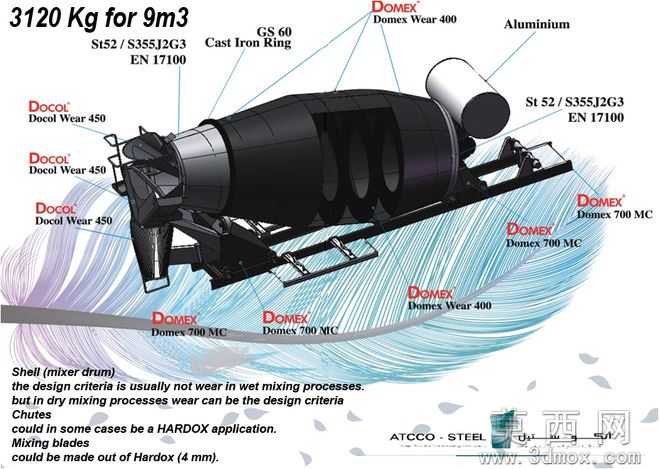

本模型为12立方米容量的混凝土搅拌机鼓半挂车三维设计成果，建模阶段以真实半挂搅拌车的工程尺寸为基准，首先完成底盘车架的轮廓搭建，按照三轴半挂的承载布局依次定位车桥、悬架、车轮的装配位置，预留出牵引销与牵引车连接的标准接口，再逐段构建搅拌罐体的变径曲面，从进料口的小直径段平滑过渡到罐体中部的大直径储料段，最终收束至出料口的锥形段，全程保证曲面曲率连续无破面，同时同步完成罐体顶部的进料斗、爬梯护栏、后部卸料溜槽、侧部储水罐、底部托轮与驱动机构的独立零件建模，所有零件的装配约束完全匹配实车的运动逻辑。参数设计层面严格遵循12方搅拌车的行业规范，罐体的安装倾角设置为行业通用的12-16度区间，保证混凝土在运输过程中不会发生离析，三轴半挂的轴距、轮距参数符合公路货运车辆的外廓尺寸要求，罐体容积经过曲面体积测算精确匹配12立方米的额定装载量，托轮的支撑位置、驱动减速机的安装点位均经过受力合理性校验，避免结构干涉。渲染材质环节针对不同零件赋予对应写实材质，车架、爬梯等金属结构件赋予哑光深灰钢材材质，搅拌罐体赋予哑光浅灰工程金属材质并添加轻微的使用磨损质感，车轮赋予黑色橡胶胎面搭配银色金属轮毂材质，底盘的液压管路、传动部件分别赋予对应橡胶、彩色漆面材质，最终渲染效果清晰区分各个功能部件，结构辨识度高。结构原理上还原了搅拌半挂车的核心功能逻辑，罐体通过底部的托轮组支撑，由减速机带动持续低速转动，保证运输途中混凝土始终保持均匀拌合状态，后部的卸料溜槽可调整角度完成不同位置的卸料作业，侧部的储水罐用于罐体清洗与混凝土坍落度调节，三轴悬架结构可承载满载混凝土的重量，满足公路运输的承载需求。软件兼容方面，模型源文件为Rhino格式，所有零件均为可编辑的实体与曲面结构，可导出为STEP、IGS等通用三维格式，能够兼容SolidWorks、UG、ProE等主流机械设计软件，可直接进行结构编辑、工程图导出或者仿真分析操作。研发教学应用层面，该模型可作为专用车设计领域的教学案例，帮助学习者掌握半挂类工程车辆的整体布局逻辑、搅拌罐体的曲面建模方法，也可作为混凝土搅拌运输装备研发的参考原型，用于结构优化、改装设计的基础参考，同时也可用于物流场景、工程施工场景的可视化展示素材。
