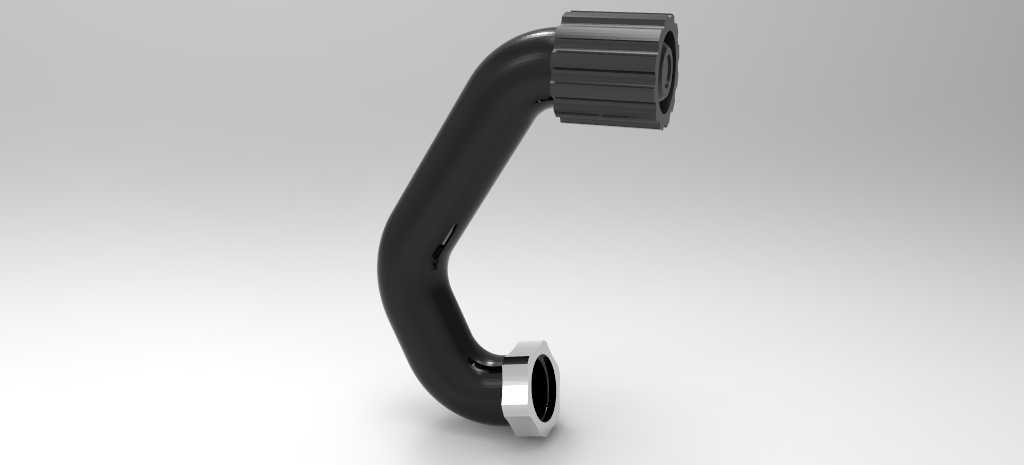

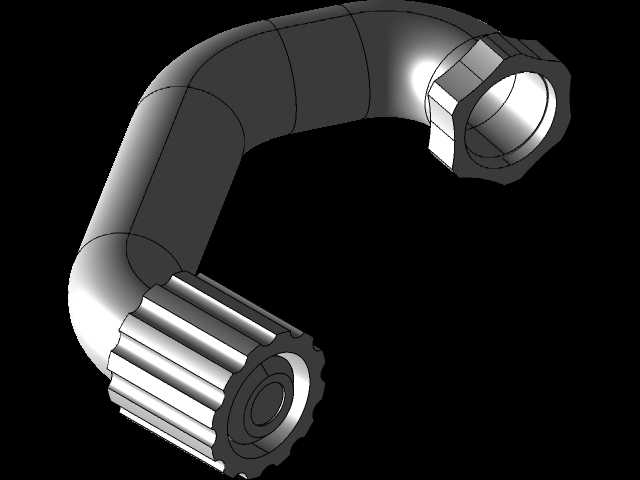

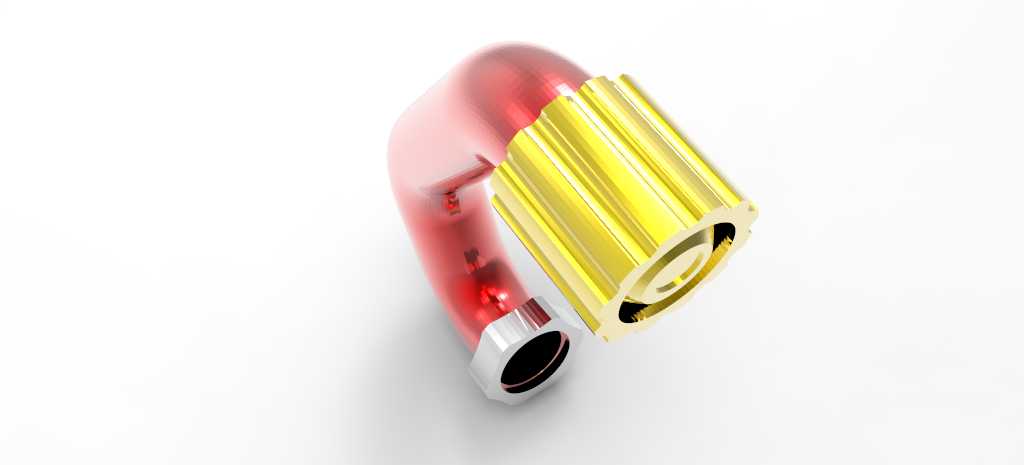

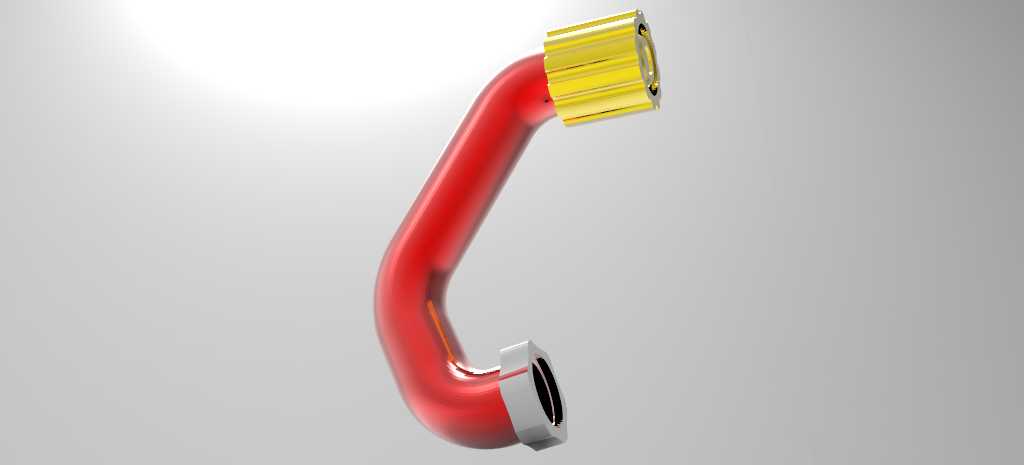

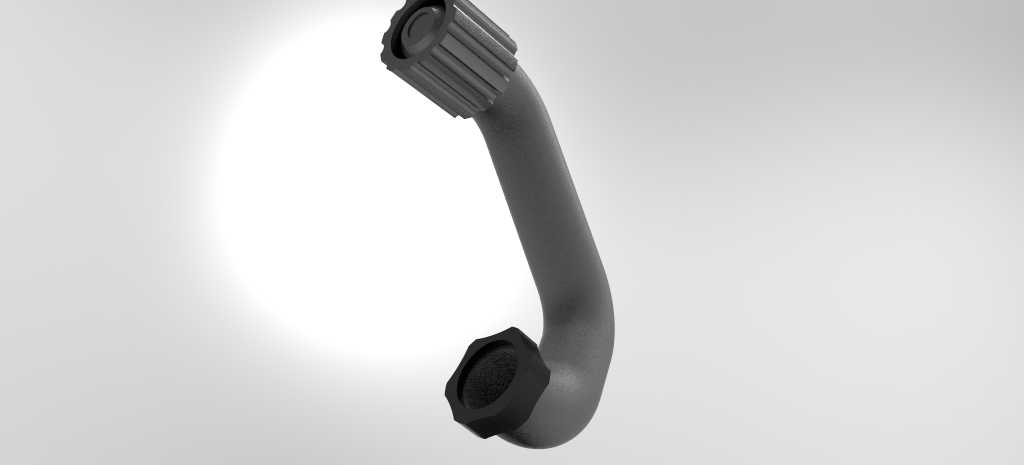

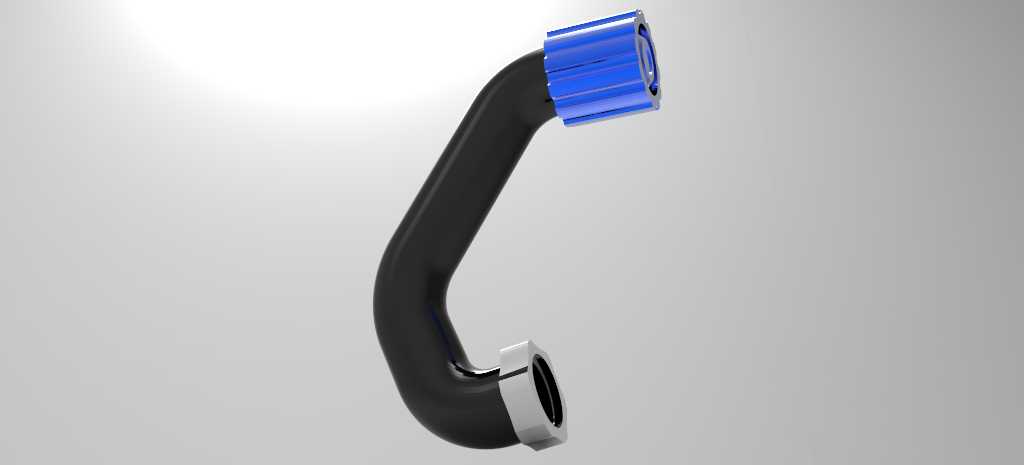

弯管式金属连接排气构件三维结构

　　这类弯式排气连接构件，多用于小型动力单元、紧凑型气动系统以及专用设备的排气末端通路，承担着将腔体内部工作废气、余压气体定向导出的核心作用，同时要兼顾安装空间的适配性，避免管路与周边其他结构件产生运动干涉。从结构设计逻辑来看，构件采用90度左右的弯管主体走向，能够在有限的设备安装舱内完成排气方向的转向，无需额外拼接多段直头管路，减少了管路连接点的密封风险。弯管主体的一端设计了带竖向防滑齿纹的金属连接端，这个齿纹结构并非装饰作用，而是为安装锁紧环节提供足够的摩擦力，方便装配人员使用卡箍或者专用扳手完成紧固操作，避免安装过程中出现打滑、拧接不到位的问题，连接端的内孔做了同轴度公差约束，能够与对接的管路外圆形成稳定的配合面，

　　保证装配后同轴度偏差控制在合理范围内，减少气流通过时的紊流产生。弯管的另一端则设计了带环形定位台阶的金属嵌件结构，这个台阶面是安装定位的基准面，装配时该端面会与设备壳体的安装面完全贴合，配合密封圈就能实现端面密封，防止废气从安装缝隙处泄漏。整个弯管的管壁厚度经过受力校核，既能够承受排气过程中产生的脉冲压力，也不会因为壁厚过大增加不必要的构件重量，弯管的弯曲半径做了优化处理，既不会因为弯曲半径过小导致气流通过阻力陡增，也不会因为半径过大占用过多的安装空间。在实际选型适配时，需要重点核对两个连接端的外径尺寸、定位台阶的直径参数，同时确认弯管的整体外轮廓边界，保证安装后构件不会与周边的线束、其他管路、运动部件产生空间冲突，

　　另外连接端的齿纹长度也要匹配所用卡箍的宽度，保证锁紧后卡箍能够完全覆盖有效配合面，避免长期使用后出现连接松动、密封失效的问题。这类构件的曲面过渡位置都做了圆角处理，避免应力集中导致的管路开裂问题，能够适配长期带振动的工作场景，减少疲劳损坏的概率。
