筒状数控加工铸造金属零件结构

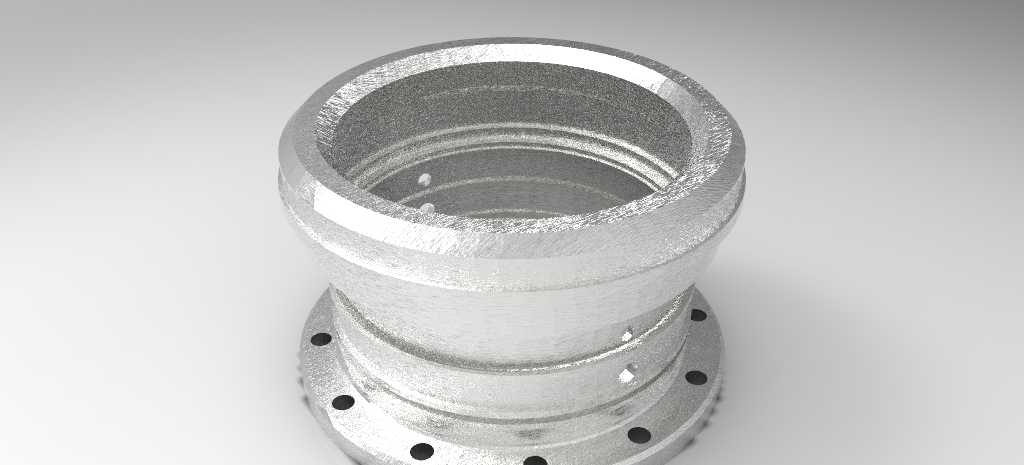

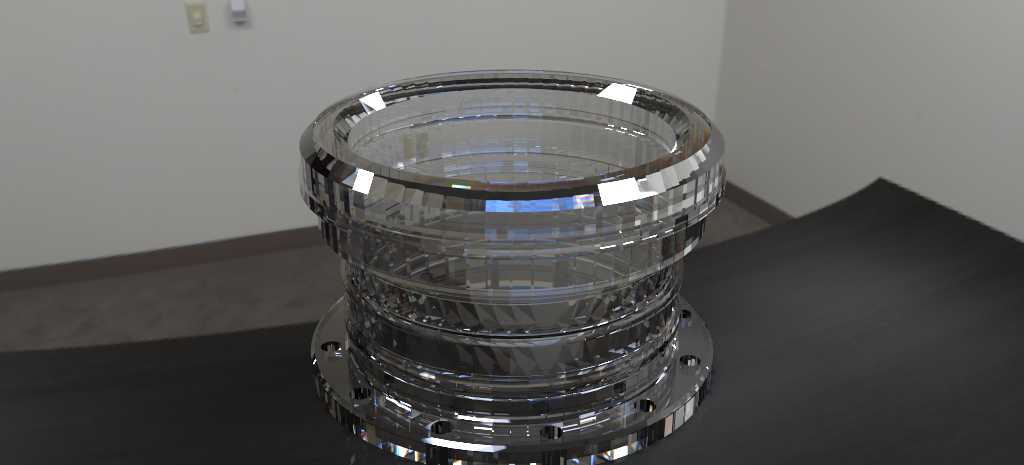

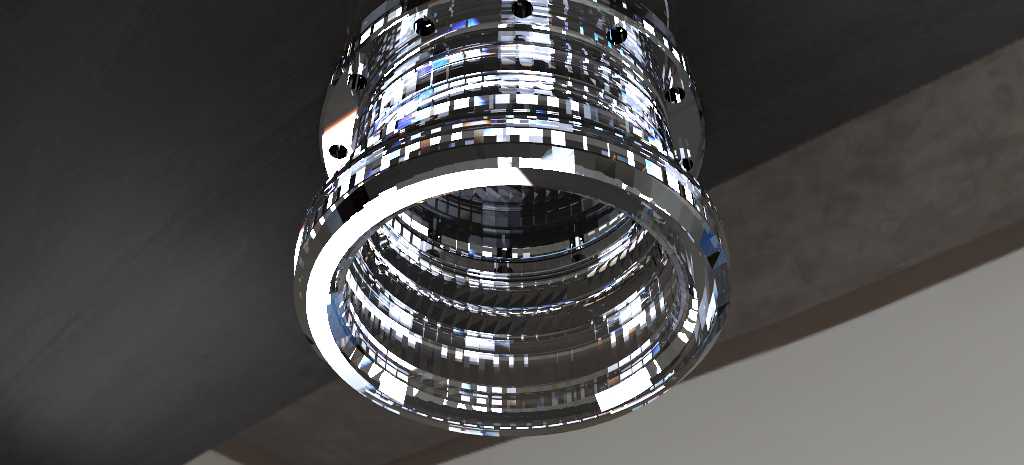

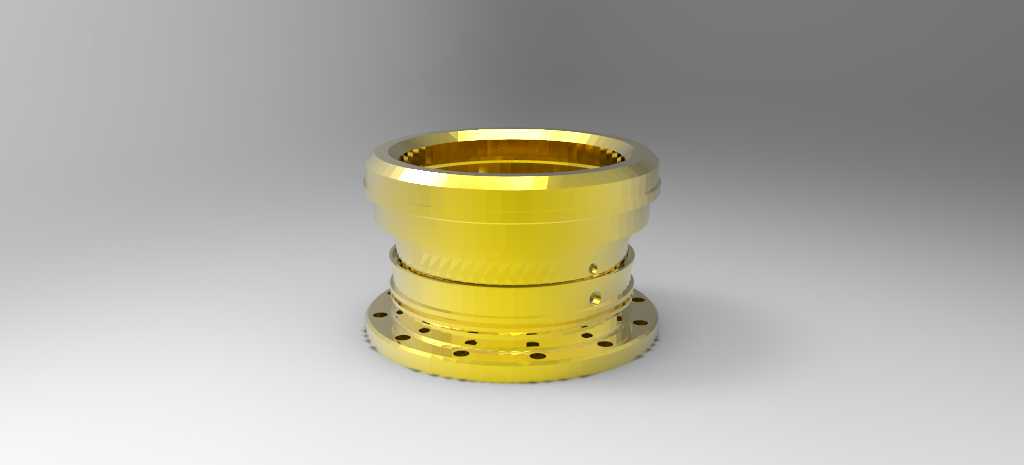

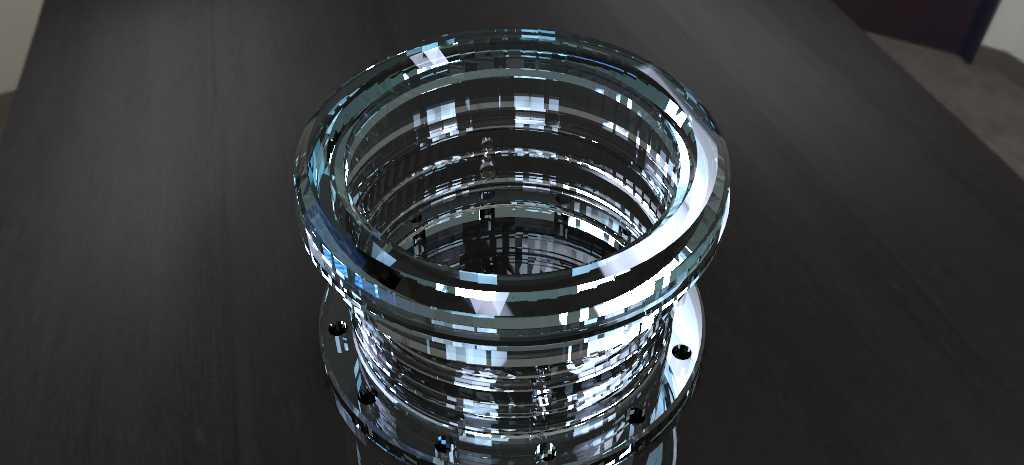

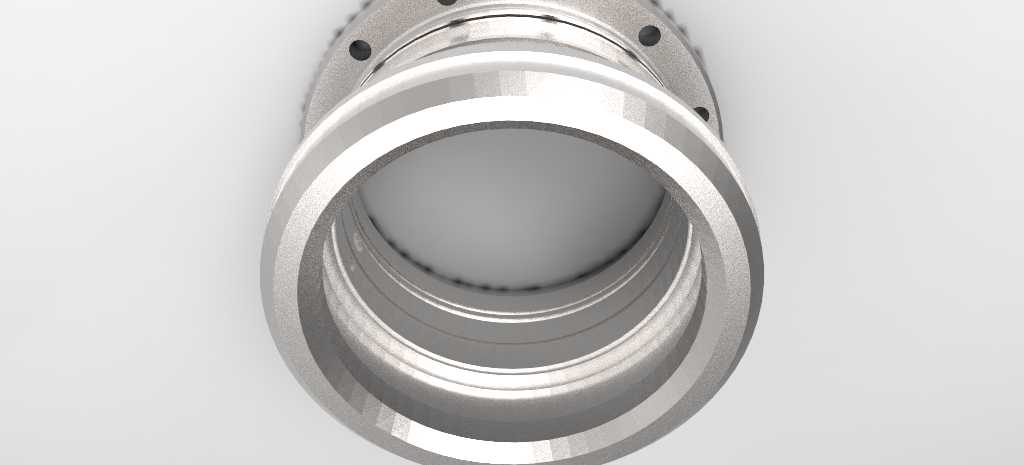

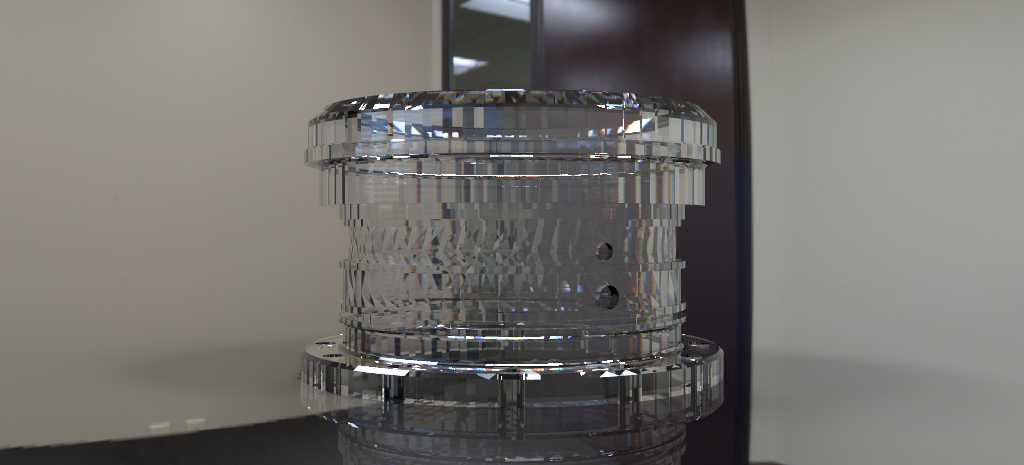

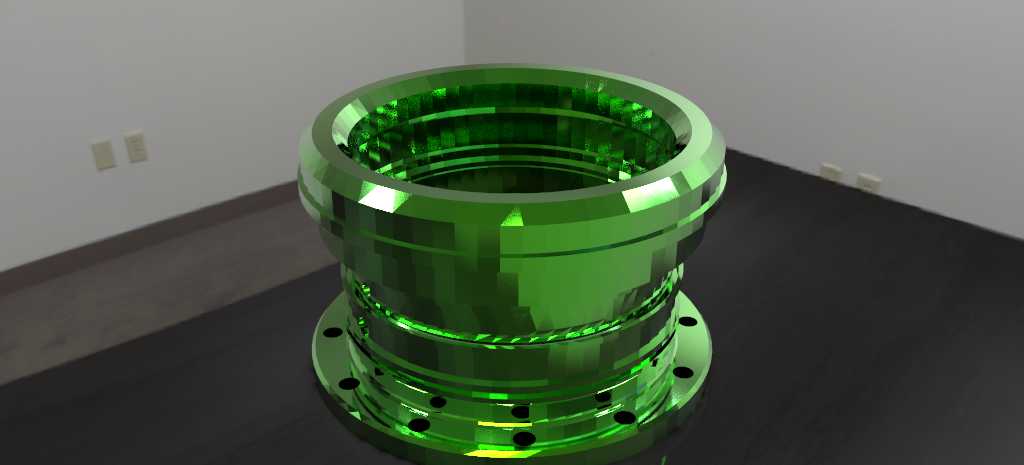

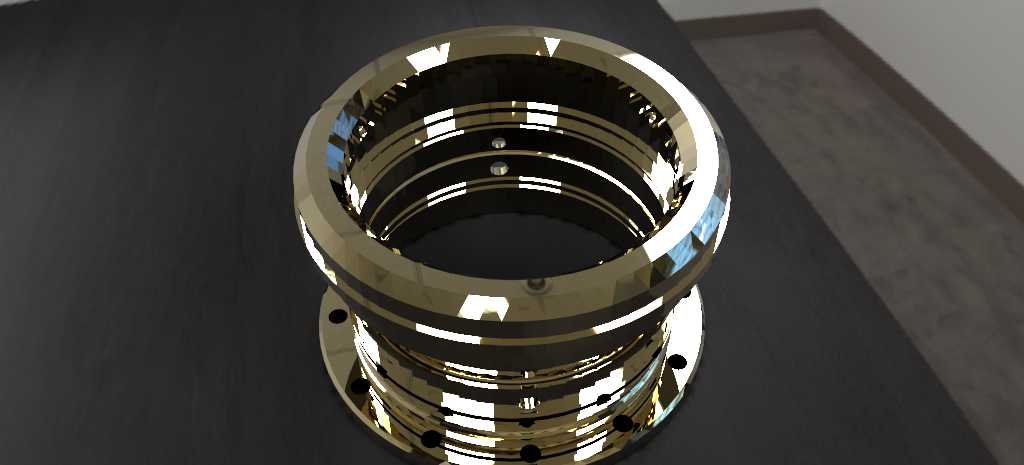

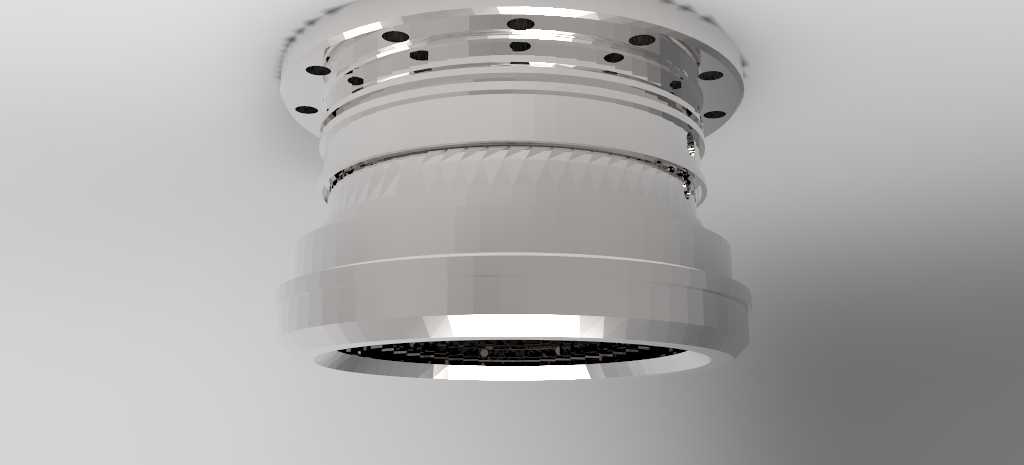

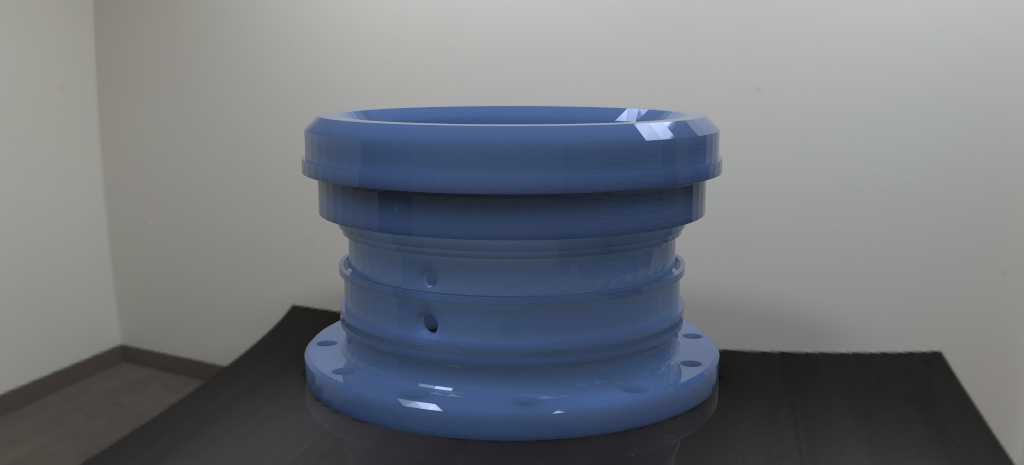

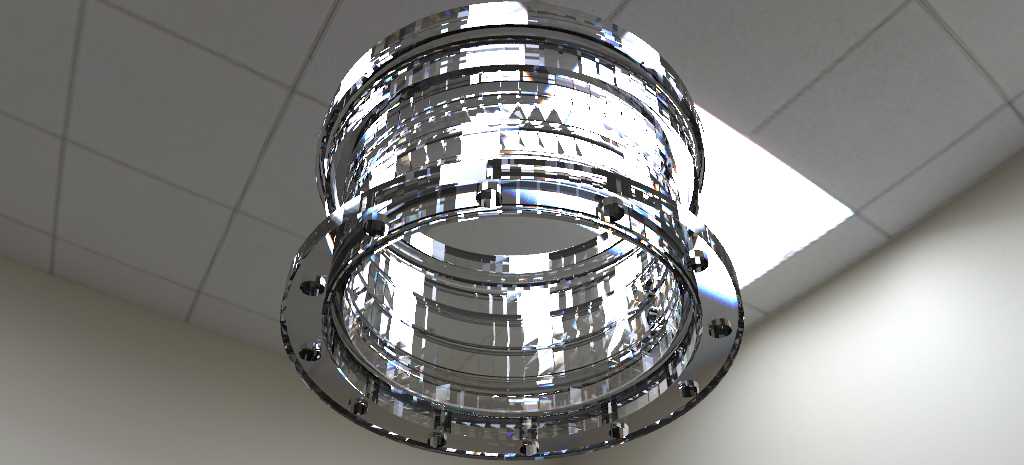

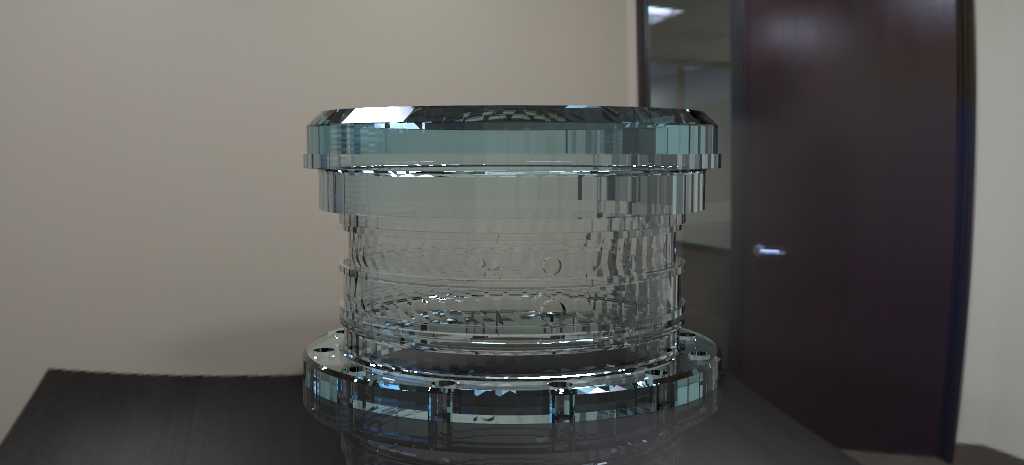

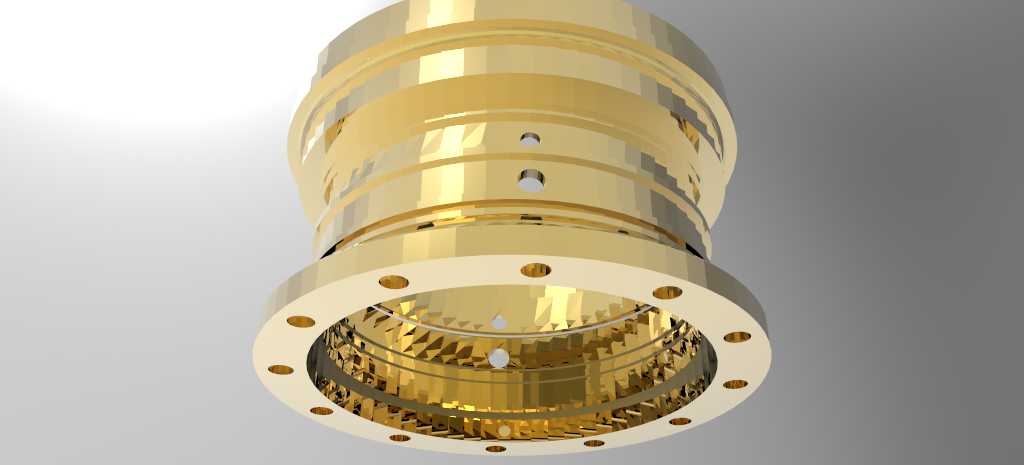

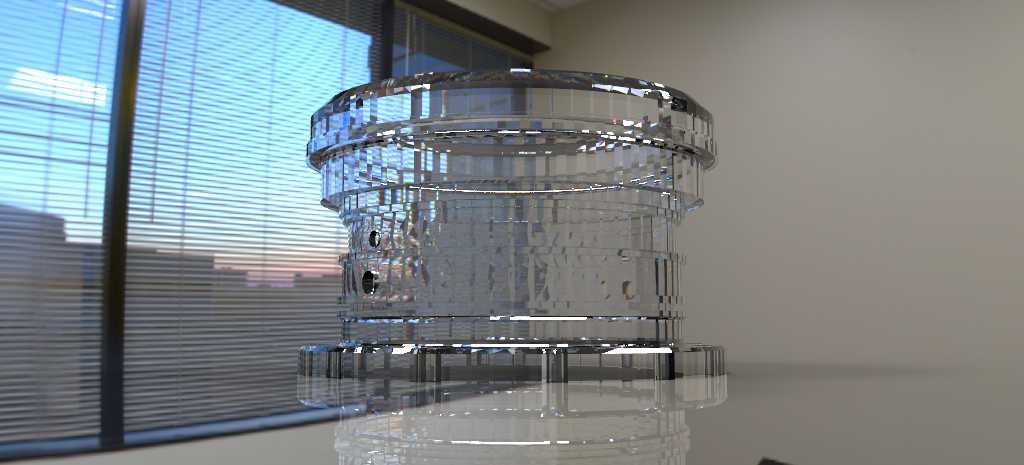

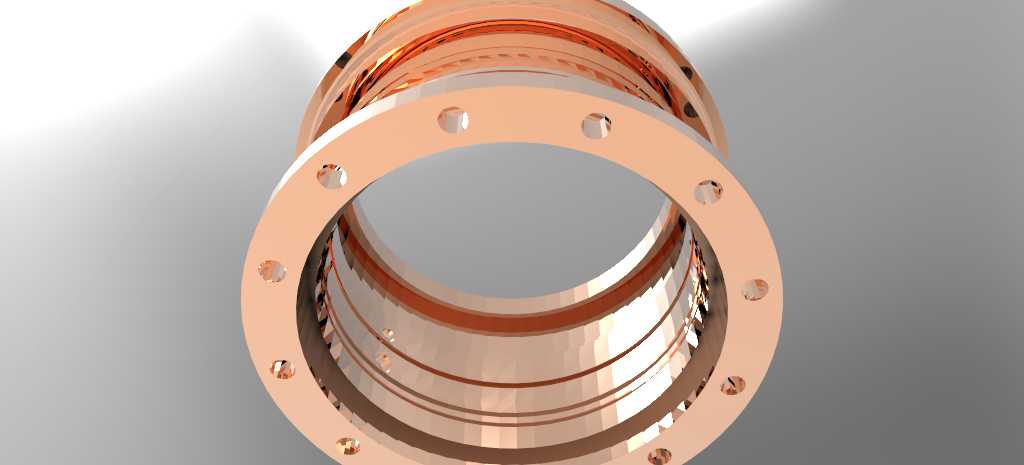

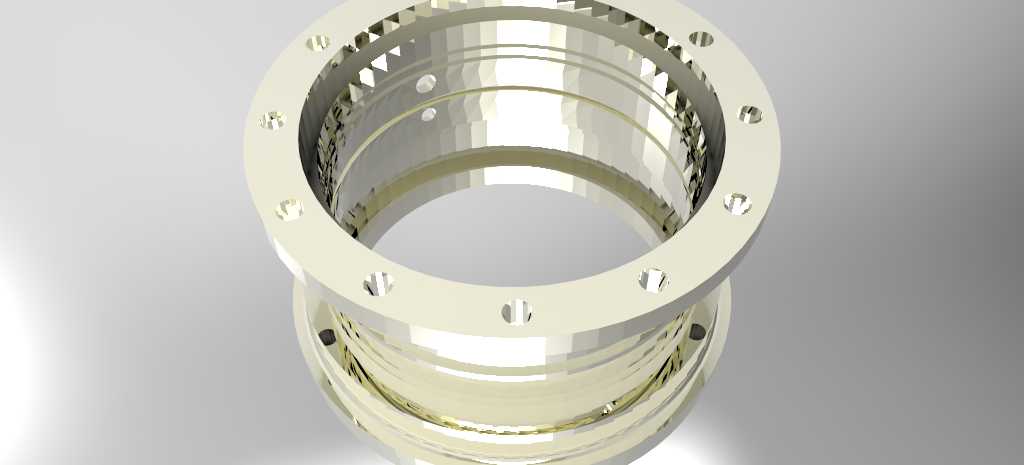

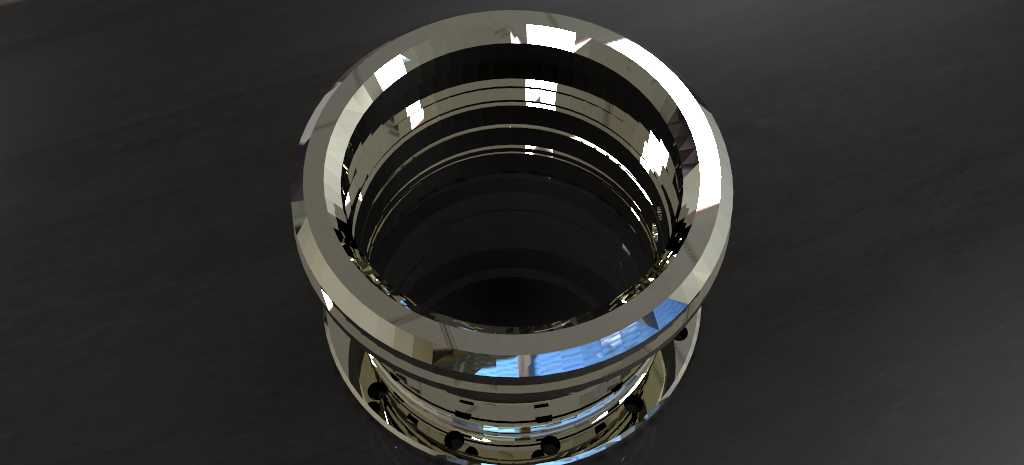

　　这类筒状金属构件常见于流体输送管路、动力传动系统的中间连接段，也可作为中小型承压设备的内嵌衬套使用，在液压泵站、化工介质输送管线、机床主轴防护组件中都能见到同结构产品的应用。从结构设计逻辑来看，整体采用等壁厚回转体基础构型，两端设置带定位止口的法兰边，安装时可直接嵌入对应基座的卡槽内，配合端面密封圈即可实现径向与轴向的双重定位，无需额外设计复杂的压紧结构，能有效压缩装配环节的工时消耗。筒身侧壁预留的两个径向通孔，主要用于介质分流、传感器安装或者定位销穿接，孔位与两端法兰的位置度公差控制在0.02mm以内，可保证装配后相邻组件的同轴度符合运行要求，避免出现偏磨、介质泄漏等问题。设计阶段优先考虑了铸造工艺的成型便利性，

　　外壁的环形加强筋沿轴向均匀分布，既可以提升筒身整体的抗形变能力，承受内部介质压力或者外部径向载荷时不会出现圆度超差的情况，同时加强筋的厚度与筒身壁厚保持一致，铸造过程中不会出现局部缩松、冷隔等缺陷，后续数控精加工的余量也能控制在单边1.5mm以内，减少材料浪费与机加工工时。从安装边界来看，该零件的轴向总长与外径尺寸适配常规DN系列通径的安装空间，两端法兰的螺栓孔位采用通用跨距设计，可直接替换同规格的冲压焊接类筒状零件，无需对原有设备的安装基座做二次改造。零件的内壁粗糙度要求达到Ra1.6，可降低介质输送过程中的沿程阻力，也能避免转动轴穿入时出现刮擦密封件的问题；外壁非配合面保留铸造后的喷砂处理表层，既能提升防锈能力，

　　也不会额外增加加工成本。在实际选型应用中，这类零件可根据使用场景调整铸造材质，输送常规水性介质时采用灰铸铁材质即可满足强度与成本要求，若用于有腐蚀性的化工场景或者高压液压回路，可更换为铸钢或者铸不锈钢材质，整体结构无需做大幅调整，仅需根据材质的强度参数微调壁厚数值即可，具备较强的场景适配性。建模过程中对所有转角处都做了R2-R3的圆角过渡，既可以消除铸造应力集中点，也能避免热处理过程中出现裂纹缺陷，同时数控加工时刀具可以平滑走刀，减少刀具损耗。
