倾斜式长距离带式输送设备三维设计

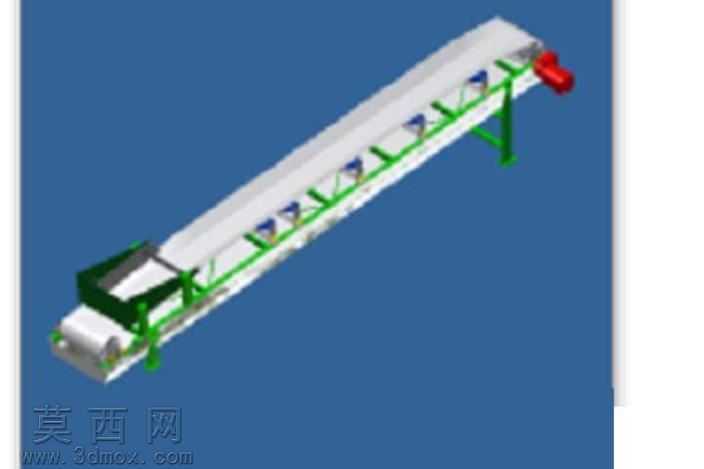

本作品为面向外资项目需求设计的倾斜式长距离带式输送机三维模型，整体建模过程严格遵循工业输送设备的设计规范，采用Autodesk Inventor完成全参数化零件建模与整机装配，通过真实材质赋予与渲染输出呈现设备的完整结构形态。建模阶段首先完成核心承载部件的参数化绘制：针对长距离输送的承重需求，设计了分段式绿色喷涂型钢机架，每段机架配置可调式支撑脚座，可根据现场安装基面的高度差调整机架水平度，保证输送带运行的平稳性；输送带采用白色耐磨橡塑材质建模，表面做哑光防滑纹理处理，模拟工业用PVC输送皮带的真实质感，带宽与带长参数匹配外资项目的物料输送通量要求，沿输送方向等距布置多组槽型托辊组，托辊采用金属辊芯搭配橡塑外包层的结构建模，每组托辊的安装角度经过参数校核，可对输送带形成稳定的槽型支撑，避免长距离输送过程中皮带跑偏、撒料的问题。设备驱动端配置红色涂装的一体式减速电机，建模时还原了电机的接线盒、散热筋、输出轴连接法兰等细节结构，驱动端与头部传动滚筒采用直联传动结构，减少传动环节的功率损耗；尾部设计了螺杆式张紧装置，可通过调节尾部滚筒的前后位置调整输送带张紧度，进料端设置加宽导料槽结构，导料槽采用加厚钢板焊接结构建模，两侧配置挡边结构，可引导物料准确落到输送带中心位置，避免进料冲击造成的皮带偏移。整机装配过程中严格校验各运动部件的干涉情况，确保托辊、滚筒与输送带的接触位置符合运行逻辑，支撑腿的斜向加强筋结构做了等强度设计，在保证机架整体刚性的同时减少不必要的材料用量。渲染阶段采用工业蓝纯色背景，调整环境光与材质反光参数，清晰呈现机架、输送带、驱动装置、托辊组各部件的结构层次与装配关系，完整还原设备的真实外观与结构细节，可直接用于项目方案展示、结构校核与生产加工参考，满足外资项目对设备设计精度与展示效果的双重要求。
