VM2-120立式传动功能组件三维结构设计

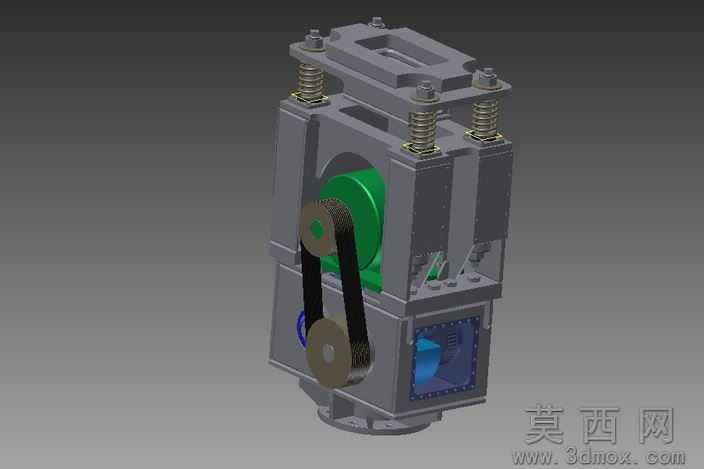

本作品采用Autodesk Inventor完成全参数化三维建模，整体遵循立式集成化布局思路，将传动、缓冲、承载等功能模块整合在同一立式框架结构内，最大化压缩设备横向占用空间，适配紧凑工位的安装需求。建模过程中严格遵循机械设计公差配合规范，对每一处装配接口预留合理的配合间隙，所有零件均采用自底向上的装配逻辑构建，可完整实现无干涉装配拆解，清晰展示各部件的装配层级与连接关系。材质渲染阶段针对不同零部件的功能属性匹配对应材质效果：主体承载框架采用铸铁哑光材质，还原铸造构件厚重的金属质感与表面细微磨砂纹理；顶部四组缓冲弹簧采用弹簧钢亮面金属材质，清晰呈现螺旋簧的圈距、线径细节与金属光泽；同步带轮与传动同步带分别采用阳极氧化铝合金与黑色橡胶材质，还原带轮的机加工表面质感与同步带的橡胶哑光肌理；内部传动辊轴采用调质钢材质，侧面观察窗采用半透明蓝色亚克力材质，既还原设备真实外观，也可直观呈现内部传动结构的布局。结构设计上，顶部设置四组对称分布的弹簧缓冲组件，可在设备运行过程中吸收竖向冲击载荷，降低振动对传动精度的影响；中部集成同步带传动模组，通过大小带轮的速比匹配实现动力的稳定传递，带轮的齿形、同步带的齿槽均按标准传动参数建模，可直观展示传动啮合关系；下部设置带观察窗的密封腔体，可容纳末端执行或动力输出构件，观察窗的法兰连接、螺栓排布均按标准密封结构设计，保证腔体的防护性能。整体建模过程中对所有标准件如螺栓、弹簧、轴承等均按国标参数构建，非标准零件的倒角、圆角、工艺孔等细节均完整还原，可直接用于装配验证、结构校核、教学演示等场景，渲染阶段采用三点布光方案，突出金属构件的光影层次与结构轮廓，让整体模型的视觉呈现更贴近真实工业设备的质感。
