带传动弹簧减振式振动机结构设计

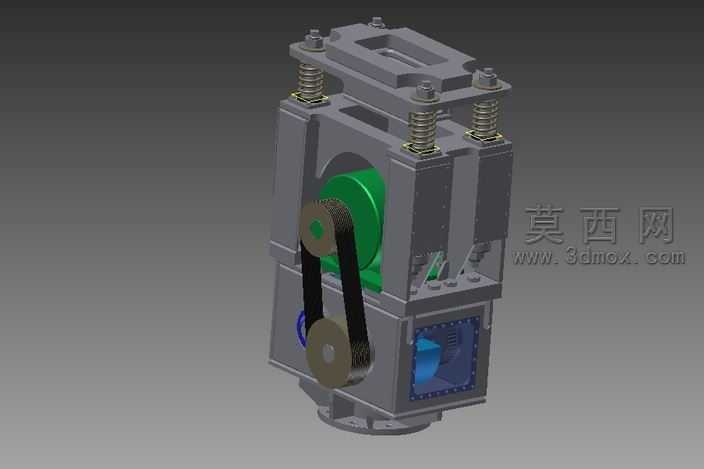

本振动机三维模型采用Autodesk Inventor完成全参数化建模，整体建模过程遵循机械设计装配逻辑，先完成各独立零部件的特征建模，再通过同轴、面重合、偏移等装配约束完成整机总装，所有配合关系均符合实际机械装配公差要求，可直接用于运动仿真验证。模型外观渲染采用写实工业材质方案：机架主体采用灰铸铁材质，赋予哑光深灰金属质感，还原铸铁件表面的细微磨砂纹理；顶部四根减振弹簧采用弹簧钢材质，设置金属亮面反光效果，清晰呈现弹簧的螺旋圈数与节距结构；带传动部分的同步带采用黑色橡胶材质，搭配表面细微颗粒纹理，两个带轮分别赋予不同的金属色泽，区分主动轮与从动轮的功能差异；内部绿色的振动激振部件采用工程塑料材质，设置半哑光质感，与金属机架形成视觉区分；下部观察窗采用透明玻璃材质，添加轻微折射与反射效果，可直观看到内部蓝色的偏心块结构。结构设计上，整机采用立式框架式机架结构，顶部通过四根对称布置的圆柱螺旋压缩弹簧实现减振支撑，可有效缓冲振动工作时对安装基座的冲击载荷；中部采用同步带传动结构，将动力输入传递至内部激振组件，带传动布局紧凑，传动平稳且具备一定的过载缓冲能力；下部设置带透明观察窗的腔体，内置偏心振动块，通过偏心块高速旋转产生的离心力实现振动输出，腔体侧面开设安装法兰，可直接与待振动作业的工装或物料容器连接。设计过程中充分考虑了设备的维护便利性，弹簧安装位置预留了足够的拆装空间，带轮外侧无多余遮挡结构，可快速完成同步带的更换与张紧度调整，各连接螺栓的位置均预留了扳手操作空间，符合人机工程学的装配维护要求。整机各零部件的建模均保留了完整的参数化特征，可根据实际工况需求调整弹簧刚度、带轮传动比、偏心块质量等核心参数，快速衍生出不同激振力、不同振动频率的系列化振动机方案，模型结构无干涉、无破面，可直接导出工程图用于生产加工参考。
