双发螺旋桨通航飞机整机结构三维设计

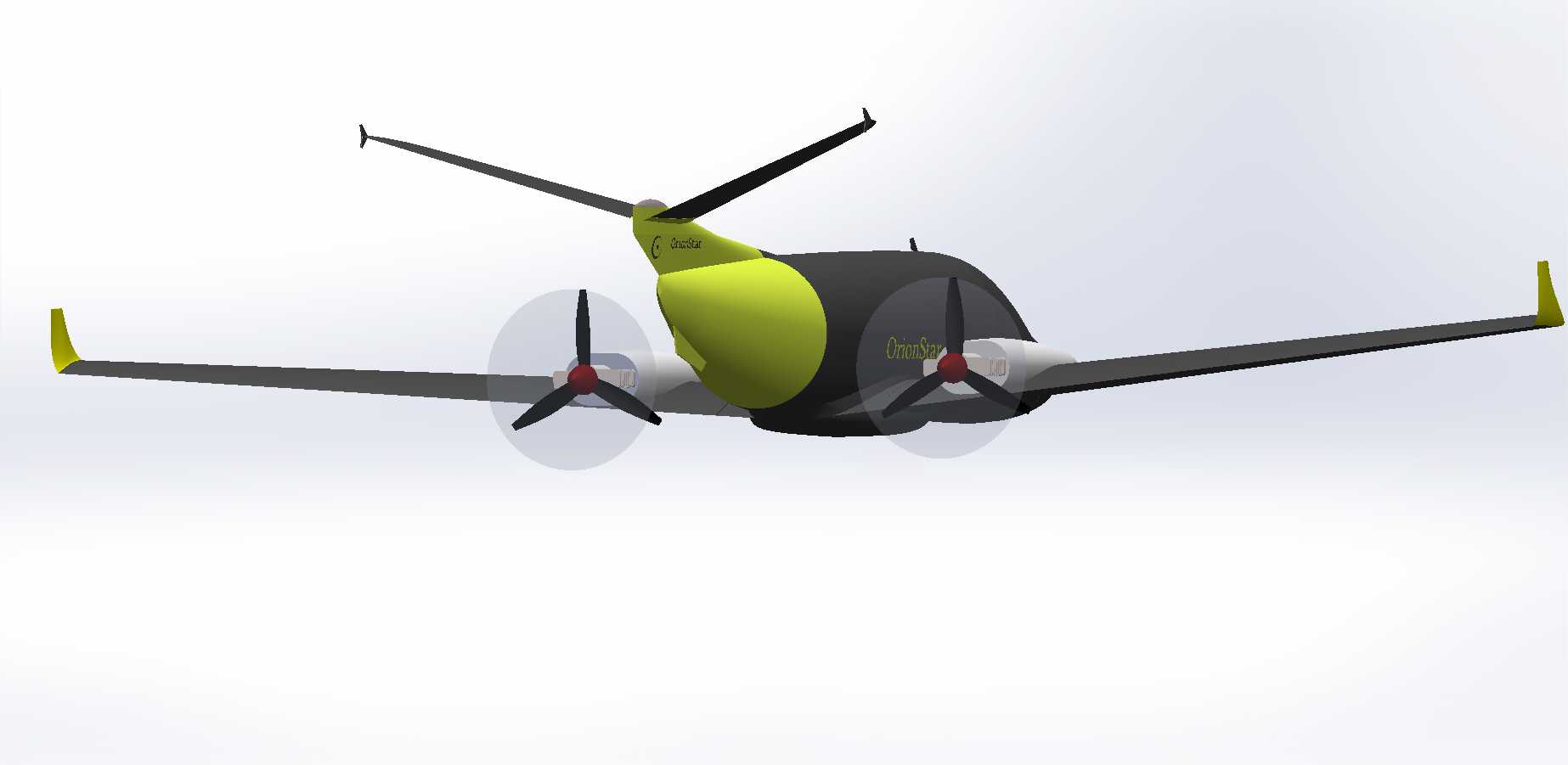

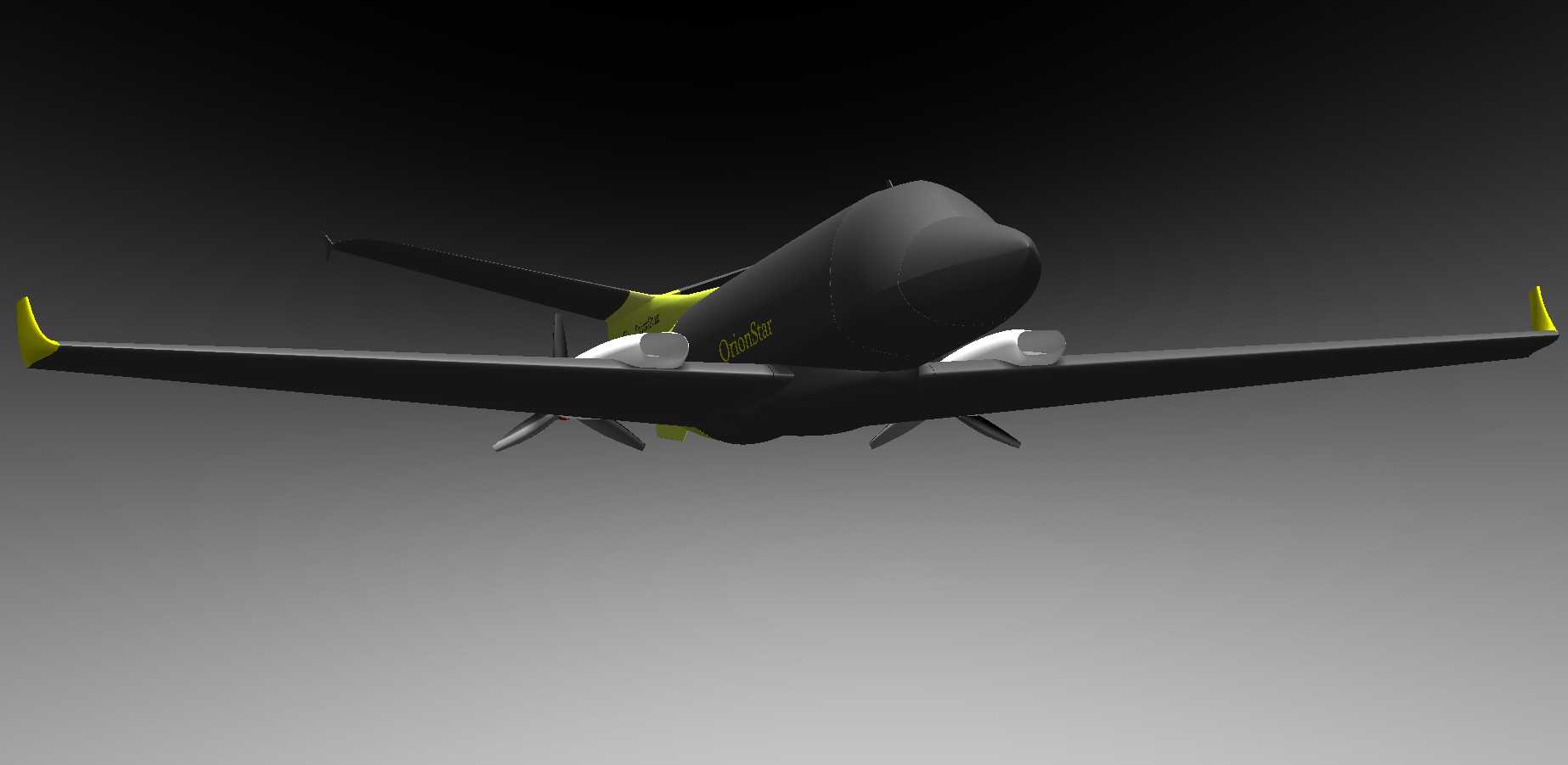

　　这款双发螺旋桨固定翼飞行器的三维结构设计，主要面向通用航空短途运输、低空通勤、航测作业等场景的结构选型参考，建模过程中完全按照真实通航飞机的结构逻辑完成各部件的装配约束。从实际使用场景出发，这类飞行器多用于1500公里半径内的支线通勤、小体量物资转运、农林作业以及航空测绘任务，对低空低速飞行稳定性、短距起降能力有明确要求，因此整体气动布局采用了高单翼搭配翼下双发的设计，能够在起降阶段减少地面杂物对螺旋桨的干扰，同时高单翼结构也能让机身获得更充裕的货舱、客舱布置空间，降低机身离地高度，方便无配套廊桥的简易机场完成人员与货物装卸。

　　设计过程中优先考虑了结构维护的便捷性，两台活塞式螺旋桨发动机通过独立的发动机架固定在机翼主梁延伸段，与机翼内部的燃油管路、操纵钢索预留了足够的检修间隙，日常维护时无需拆解机翼主体结构即可完成发动机常规检查与耗材更换。机身主体采用半硬壳式结构设计，前部机头段预留了航电设备安装舱，可根据不同作业需求搭载气象雷达、航测相机等不同任务载荷，机身中段的客货舱区域在建模时预留了标准的座椅安装点与货物系留接口，能够快速在客运、货运、作业构型之间切换。尾翼部分采用常规布局的垂直安定面与水平安定面，操纵舵面的转动铰链位置、作动器安装空间都按照实际传动结构预留了足够的运动边界，避免舵面偏转过程中出现结构干涉。

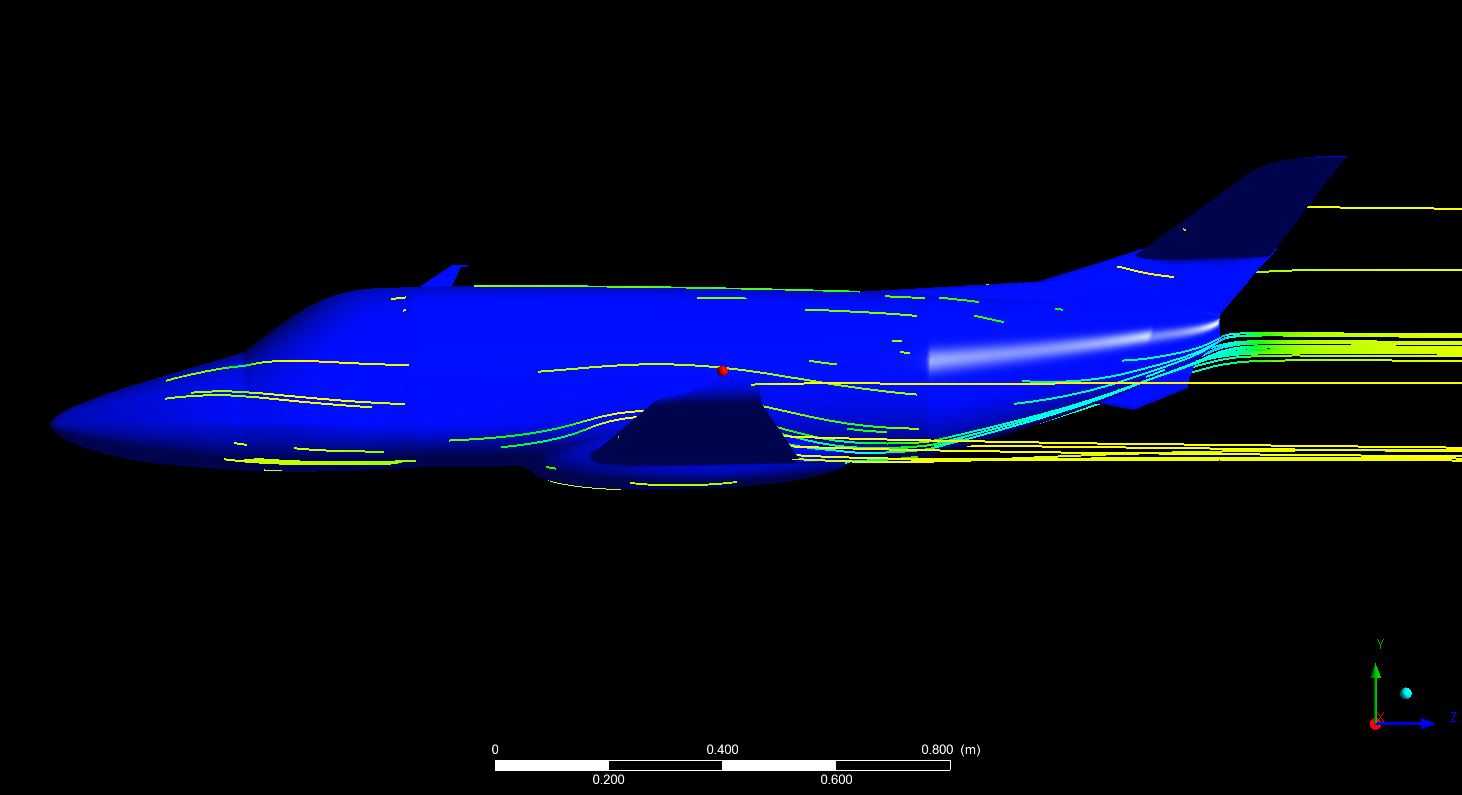

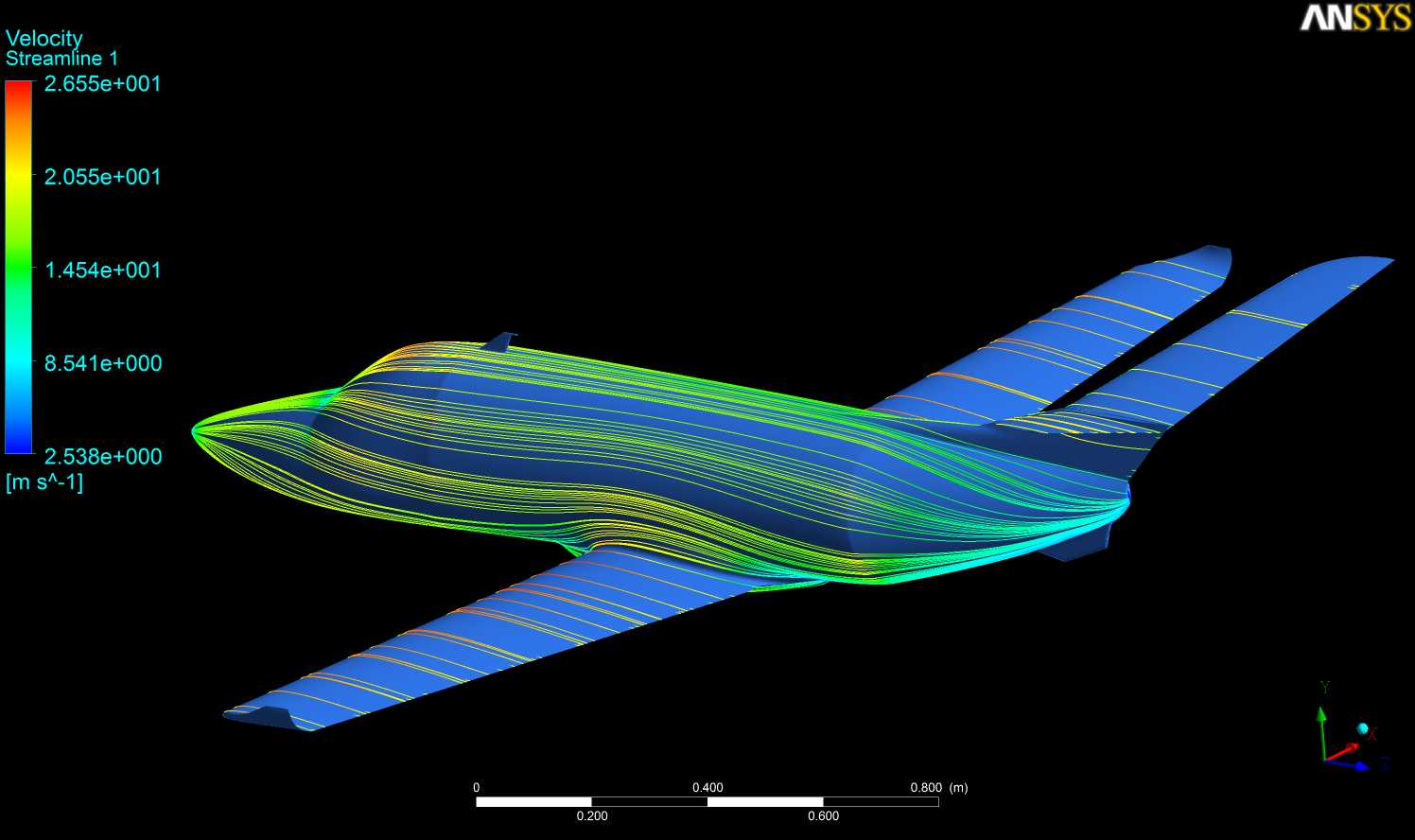

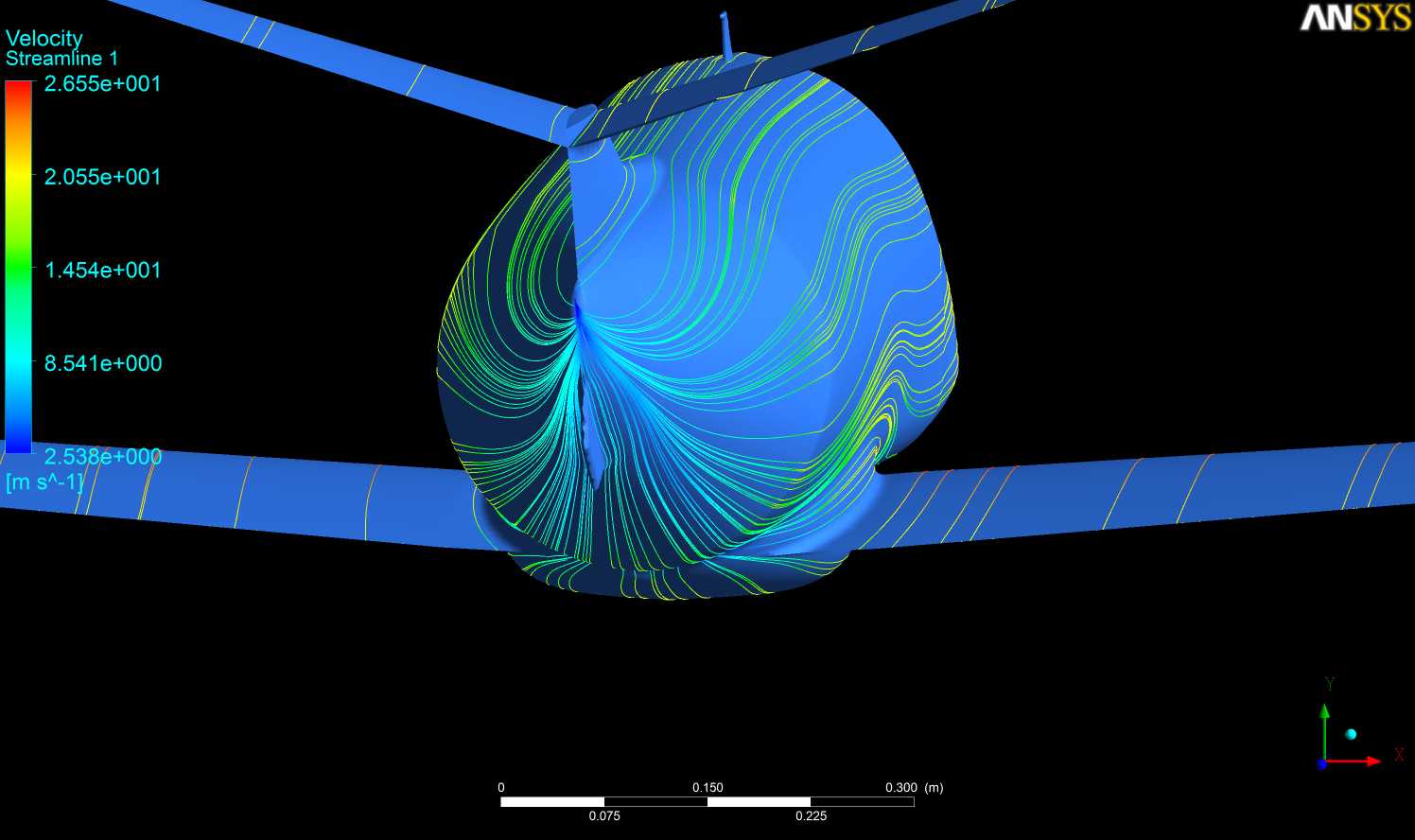

　　从安装边界与尺寸适配角度，建模时严格控制了整机的翼展、机身长度与垂尾高度参数，能够适配国内多数通用机场的停机位尺寸与机库容纳标准，起落架采用后三点式布局，主起落架的减震支柱行程、轮胎规格都按照简易跑道的起降冲击载荷做了参数匹配，能够在平整度一般的草地、土质跑道完成起降作业。机翼的翼型选择了低速升阻比表现优异的平凸翼型，襟翼滑轨的安装位置、收放作动筒的行程都做了完整的结构还原，能够直观展示襟翼不同放下角度对应的结构位置变化，为后续的结构强度校核、气动仿真分析提供准确的三维数模基础。机身表面的蒙皮分块、检修口盖位置也都按照实际制造工艺做了划分，能够直接为后续的工艺拆分、样机试制提供结构参考。
