小型私人商务喷气式飞行器外观结构设计

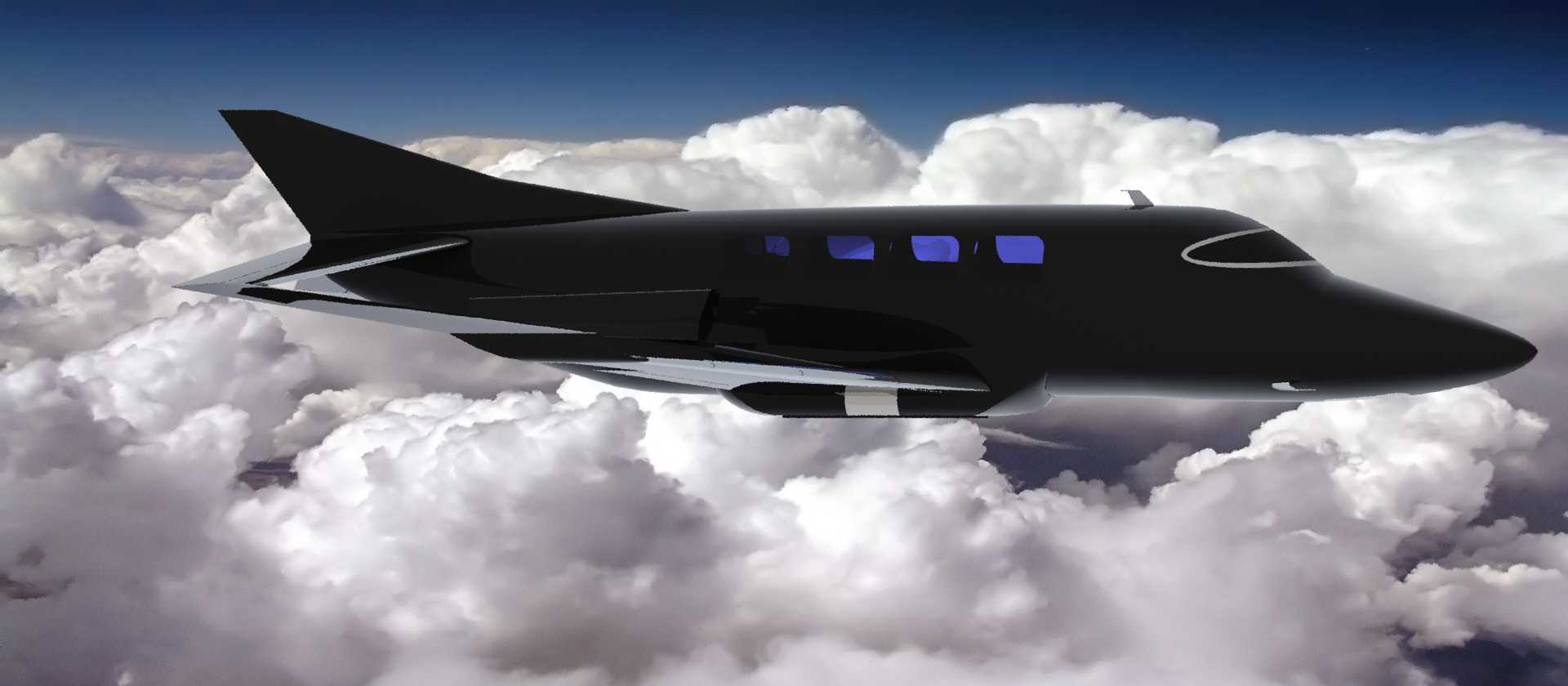

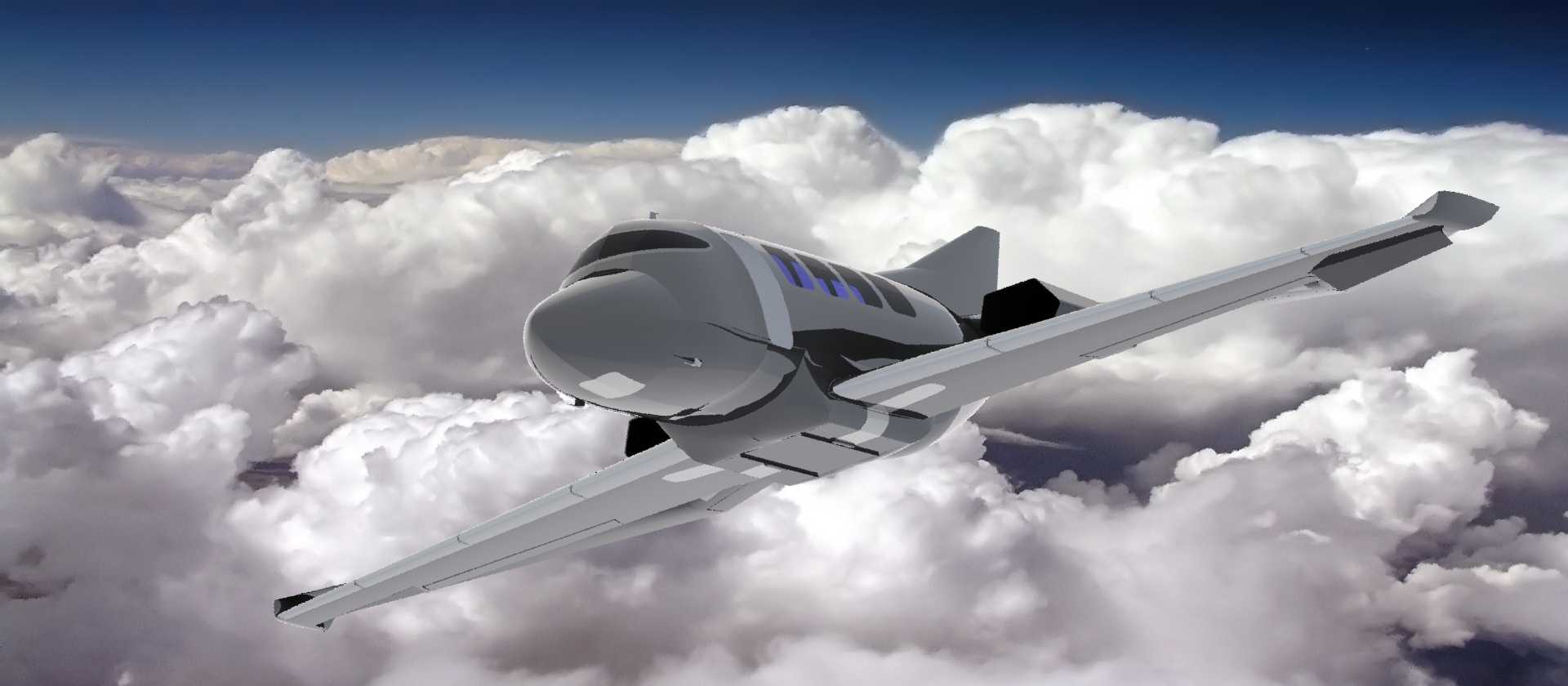

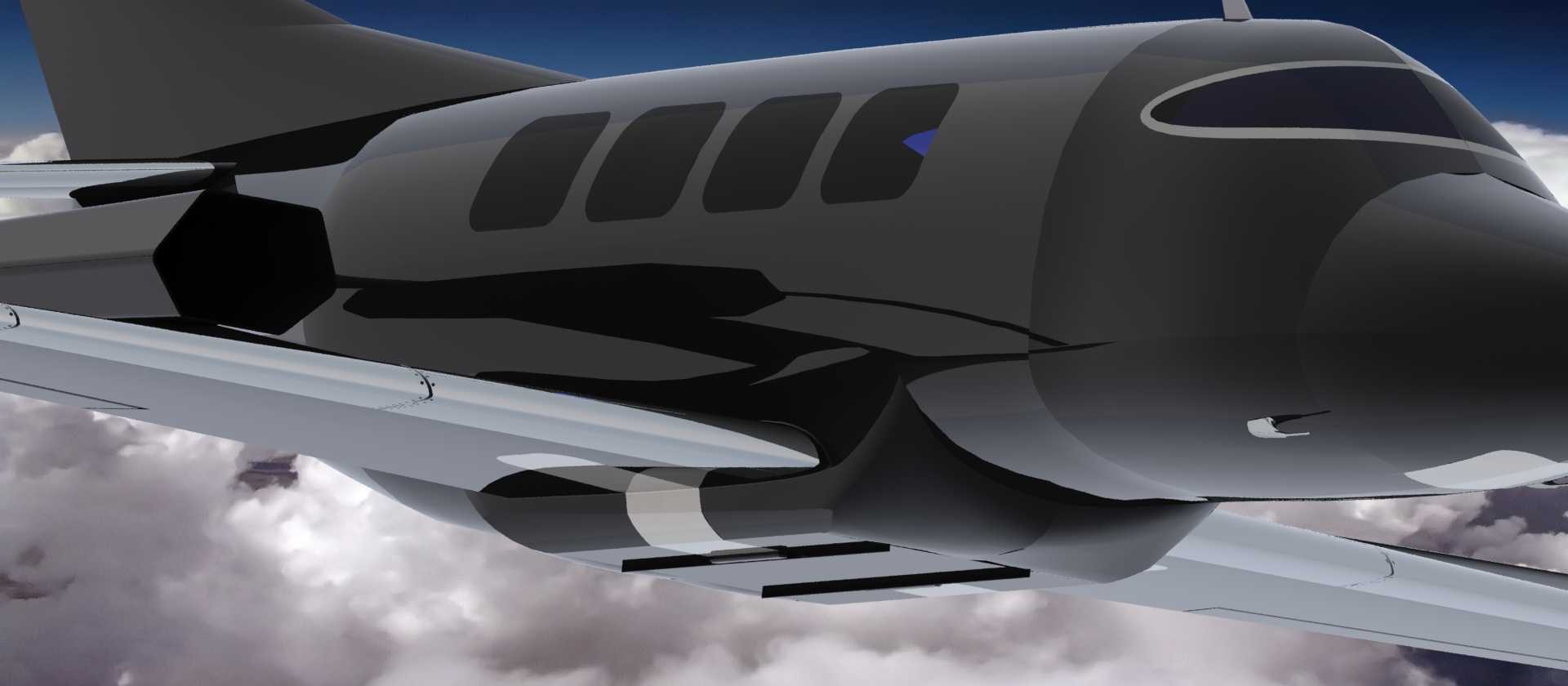

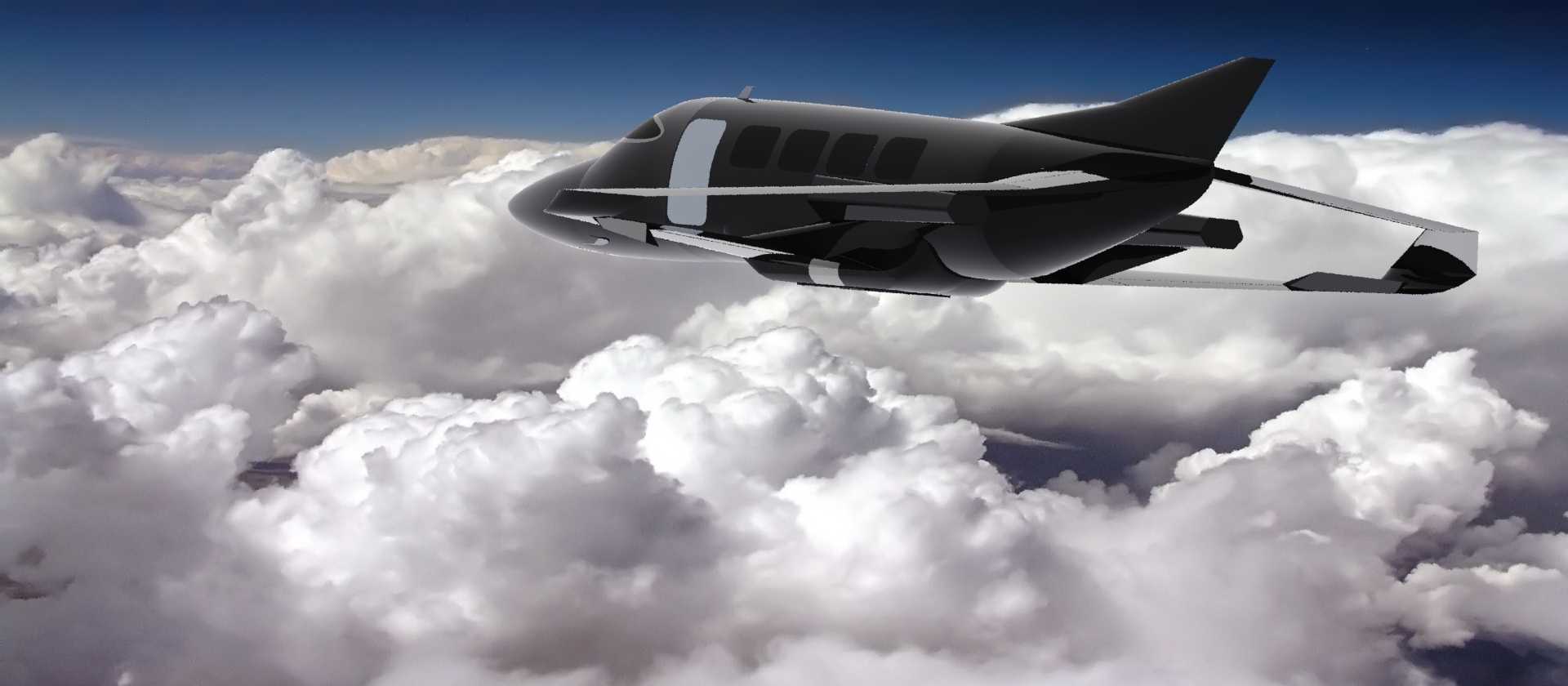

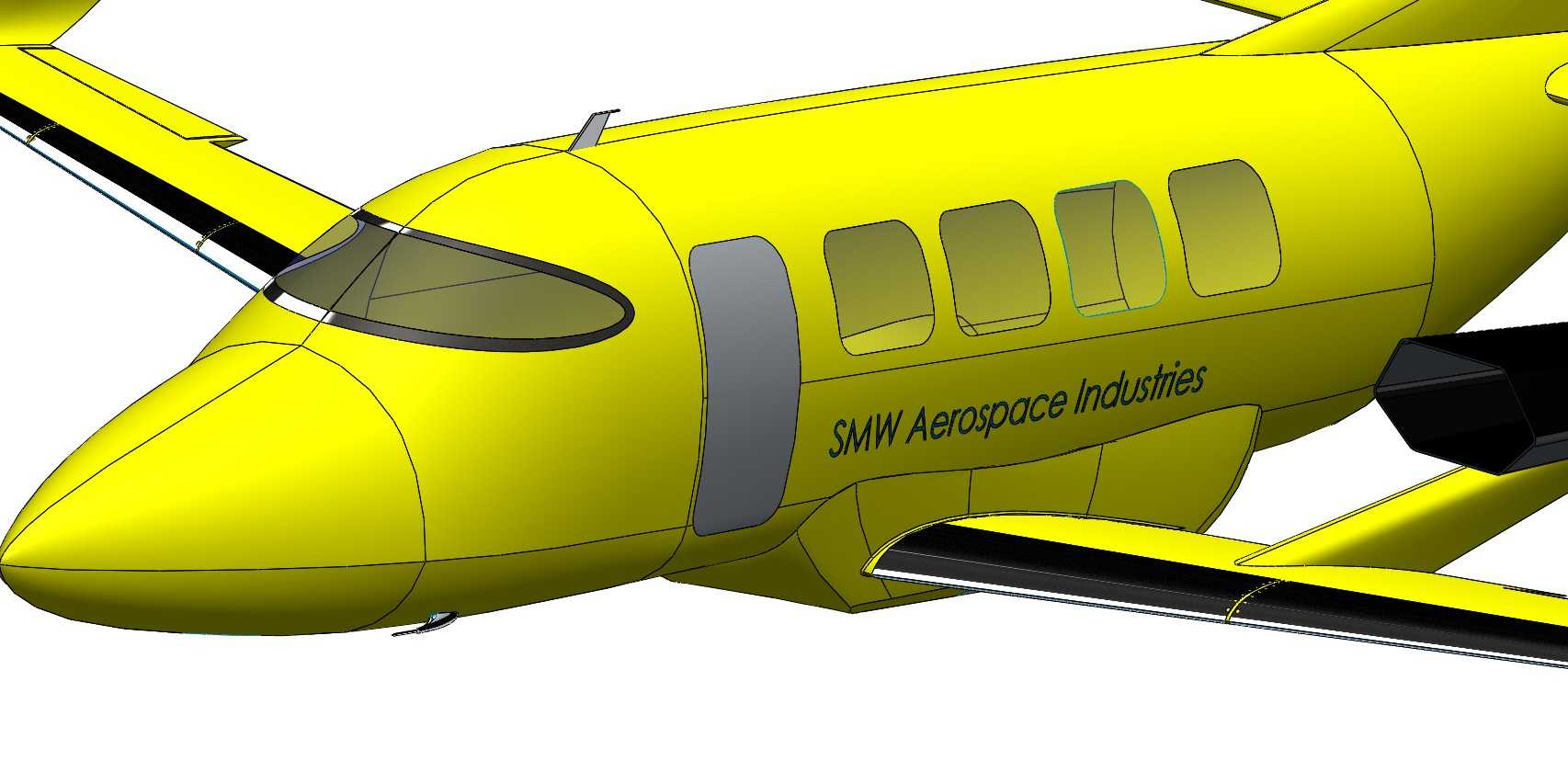

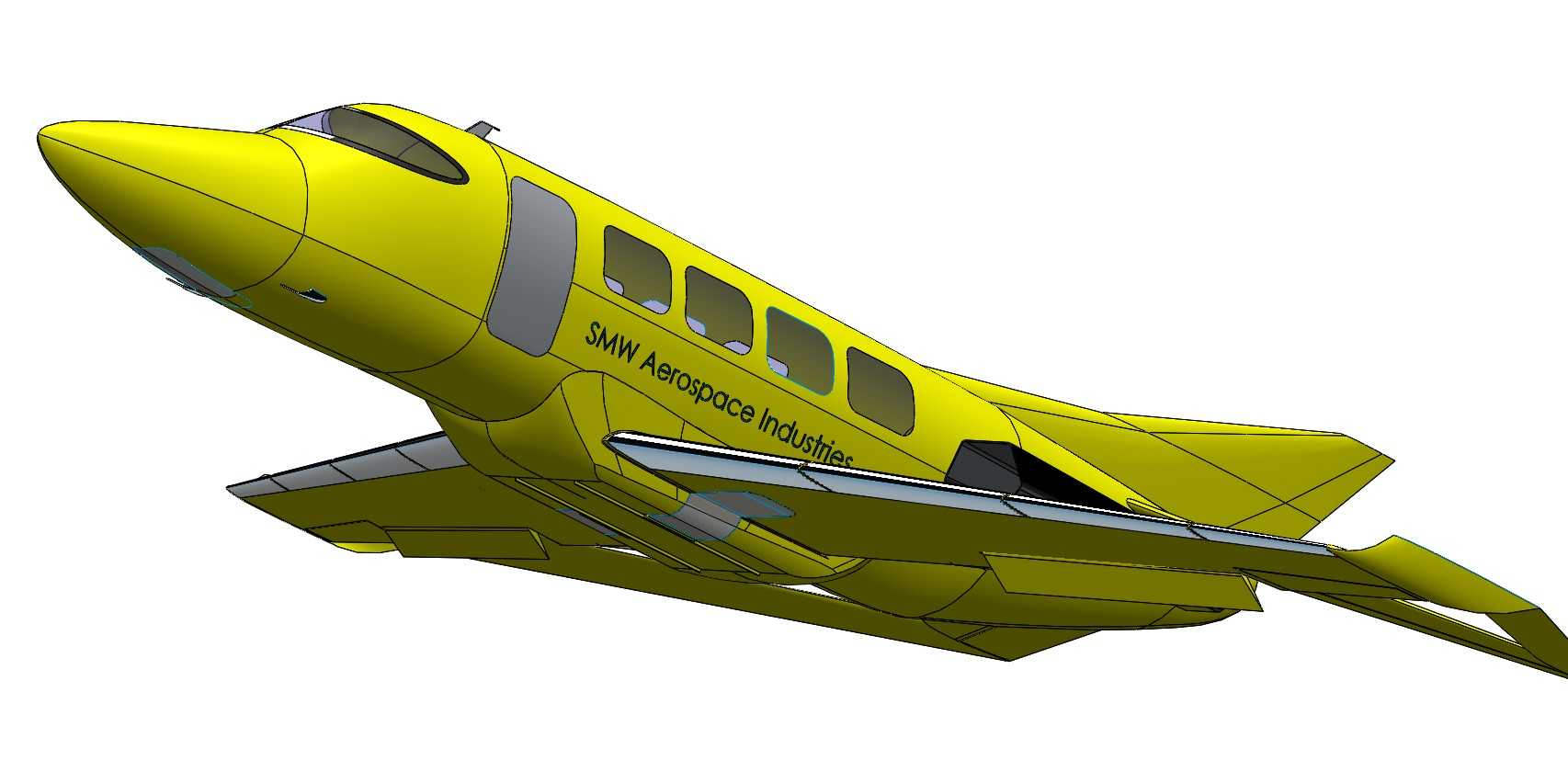

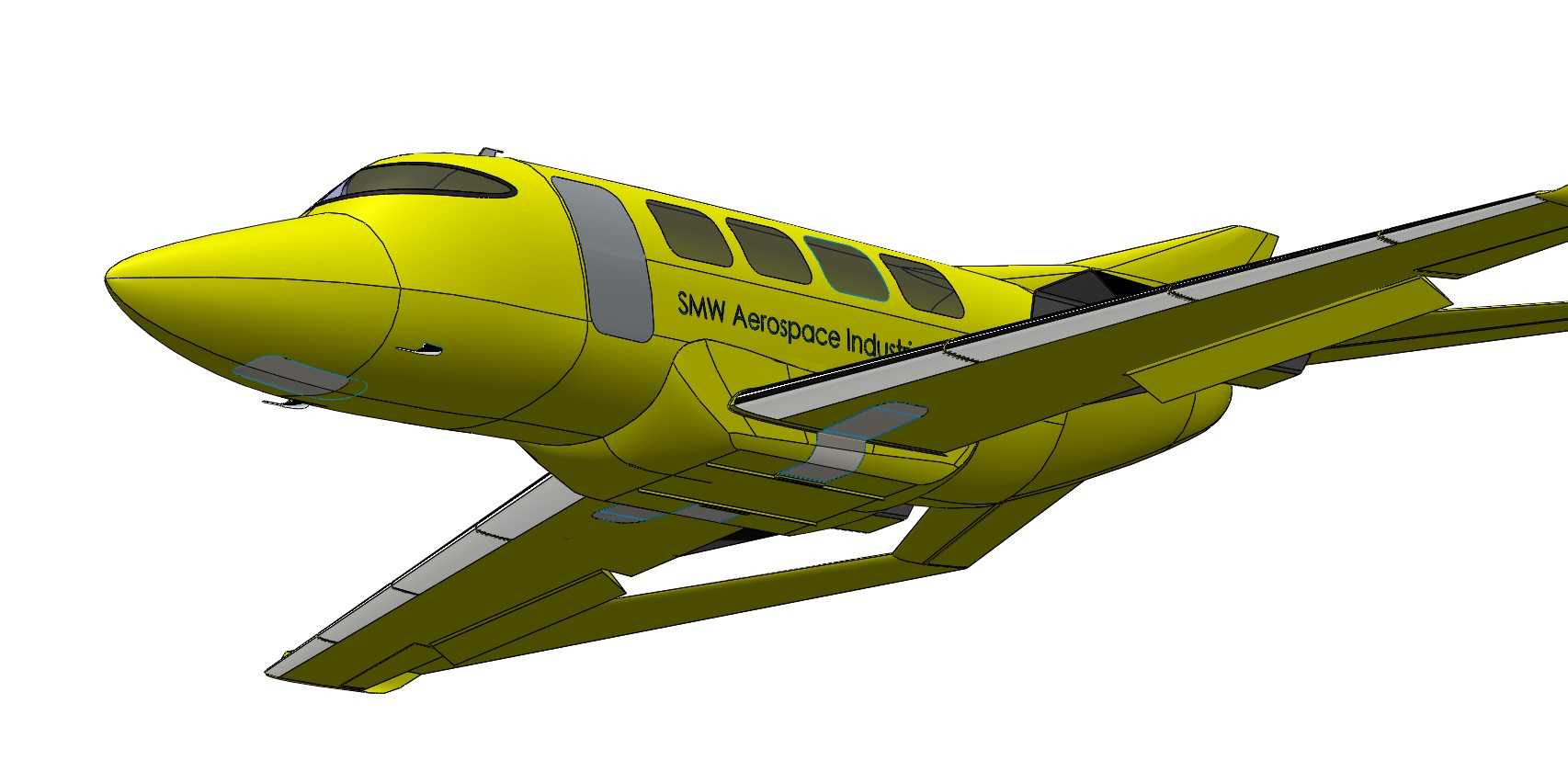

这款小型喷气式飞行器的设计定位面向短途私人商务出行场景，可满足4-6名乘员的城际快速通勤需求，适配通用航空机场的起降条件，无需大型民航枢纽的配套保障即可完成运营。从结构设计层面来看，整机采用流线型融合体机身布局，机头段做了大曲率钝头修型，既能够降低亚音速飞行阶段的压差阻力，也为机载航电设备预留了充足的安装空间，风挡采用多段式曲面透明件设计，保证飞行员前向及侧下方向的视野覆盖，减少起降阶段的视觉盲区。机身侧面的舷窗采用等间距排布设计，每扇舷窗的尺寸兼顾了舱内采光需求与机身蒙皮的结构强度，舷窗边缘做了内嵌式加强筋处理，避免飞行过程中舷窗周边蒙皮出现应力集中问题。主机翼采用下单翼布局，机翼与机身下部的连接段做了平滑过渡整流，既能够降低翼身结合处的干扰阻力，也可以利用机翼结构作为机身主承力结构的延伸，提升整机的结构刚度，机翼前缘设置了可维护的防冰系统安装腔，后缘预留了操纵舵面的安装铰链位，可适配常规襟翼、副翼的传动机构安装。尾翼部分采用V型尾翼布局，相比常规十字尾翼能够减少结构重量，同时降低飞行过程中的尾翼阻力，尾翼内部预留了操纵钢索与伺服机构的走线空间。起落架采用前三点式收放结构，前起落架舱位于机头下方，主起落架舱集成在机翼根部与机身的连接段，收放机构的运动路径做了全程干涉校验，确保收放过程中不会与周边管路、结构件发生碰撞。动力系统安装位布置在机身尾部两侧，进气道采用半埋式设计，与机身曲面顺滑衔接，既能够保证发动机进气效率，也可以减少飞行过程中的雷达反射特征，尾喷口做了锯齿状修型，可降低排气噪音与红外特征。舱内布局方面，驾驶舱与乘员舱采用隔断式设计，乘员舱的座椅安装位预留了通用滑轨接口，可根据实际使用需求调整座椅排布方式，舱体内部预留了环控系统、航电通讯设备的安装空间，机身蒙皮下方预设了线缆与管路的敷设通道，所有走线位置都设计了可开启的维护口盖，方便后期检修作业。整机的外形尺寸控制在小型通用飞行器的适航标准范围内，翼展、机身长度、机高参数均符合通用航空机场的停机位、滑行道的尺寸限制，地面转弯半径满足小型机场的滑行道转弯要求，不需要对现有通用机场设施进行改造即可完成停靠、滑行、起降作业。
