乐高2903白色大轮毂三维建模作品

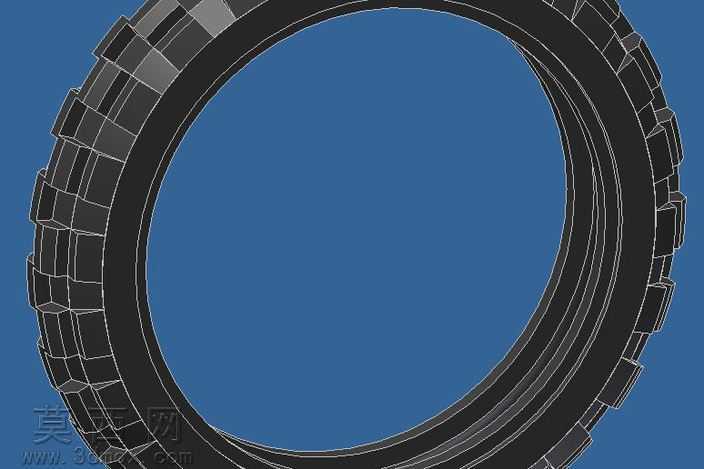

本作品为乐高2903规格白色大轮毂的三维数字化建模成果，建模过程严格参照乐高官方零件的实物尺寸参数与装配公差标准开展，首先通过多视角实物测绘获取轮辋、轮辐、胎面的精准轮廓数据，在Autodesk Inventor软件中先完成基础草图绘制，对轮辐的五辐式放射结构进行对称约束，确保每根轮辐的连接柱、中心定位孔的位置完全匹配乐高积木的通用拼接标准，中心区域的品牌标识做了0.2mm的浮雕深度处理，还原实物的细节质感。胎面部分采用块状越野胎纹设计，建模时逐个绘制胎块的梯形截面，通过阵列命令沿轮辋外圆周均匀排布，同时对胎块边缘做0.1mm的圆角过渡，模拟真实橡胶轮胎的注塑成型边角特征，轮胎与轮辋的配合面设置了0.05mm的过盈配合公差，还原实物组装时的卡合紧固效果。材质渲染阶段，轮辋部分赋予高光泽ABS白色塑料材质，调整反射率与粗糙度参数模拟乐高硬胶零件的哑光亮面质感，轮胎部分赋予炭黑色软质橡胶材质，适当降低高光强度、增加表面细微凹凸纹理，还原橡胶轮胎的磨砂触感。结构设计上完全复刻原零件的受力特性，轮辐与轮辋的连接处做了加强筋过渡，避免拼装受力时出现结构断裂，轮辐末端的连接轴孔严格匹配乐高标准十字轴与栓销的尺寸，确保该模型可直接用于乐高机械组套装的虚拟拼装验证。建模全程遵循零件的可制造性要求，所有拔模角度设置为1.5度，符合注塑模具的生产工艺规范，既满足虚拟展示的视觉还原度，也可用于3D打印实物复刻、积木拼装动画制作等场景，整体模型布线规整，无破面、重叠面等拓扑问题，不同部件做了独立分组，方便后续进行材质替换、结构拆解与装配动画制作。
