带指示灯开关的电路板存储防护装置

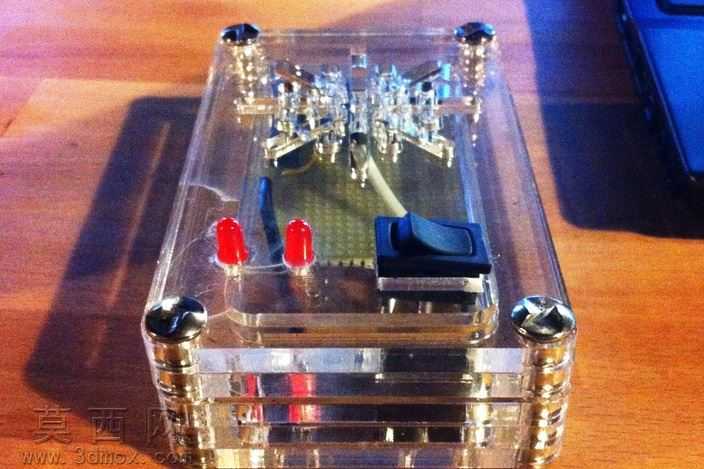

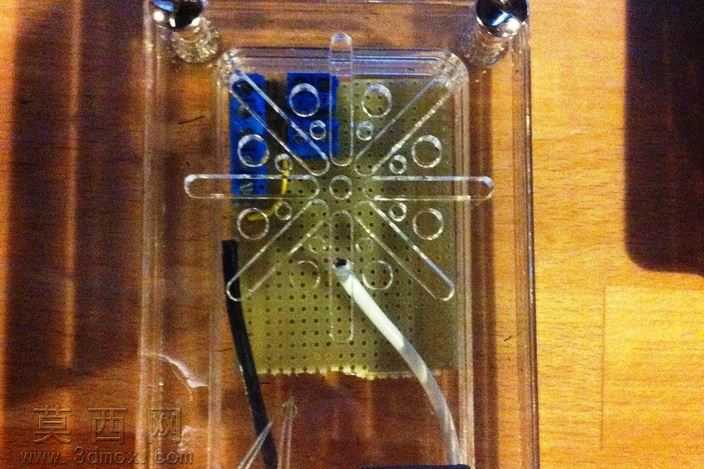

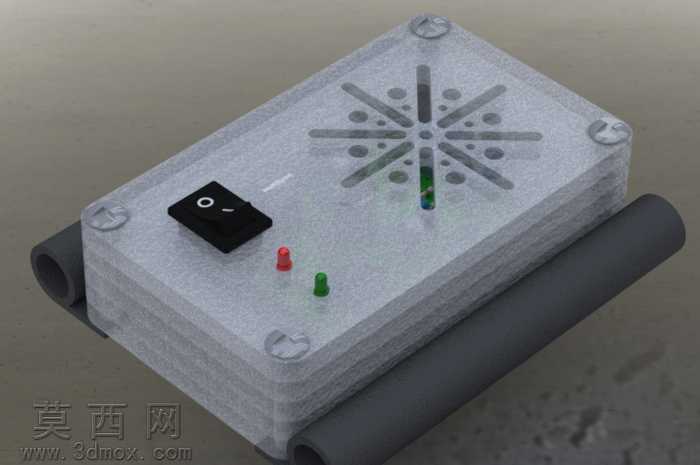

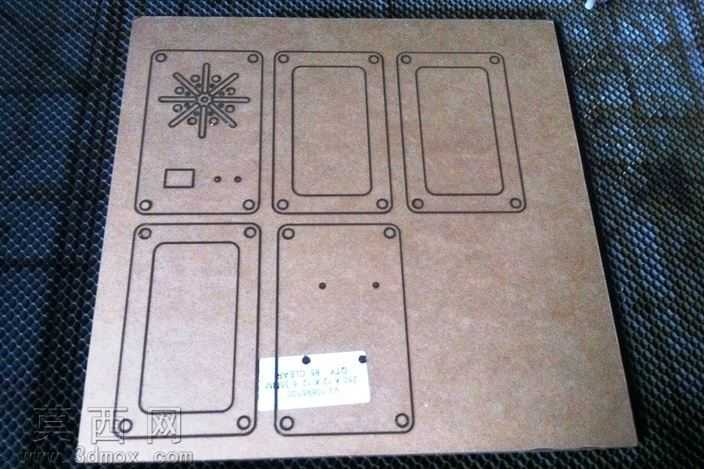

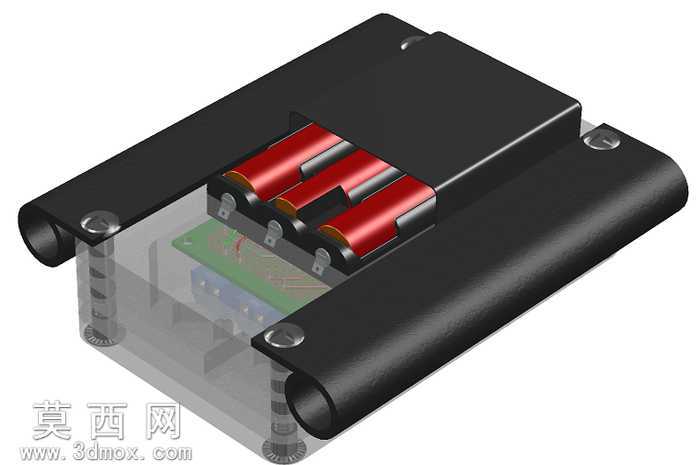

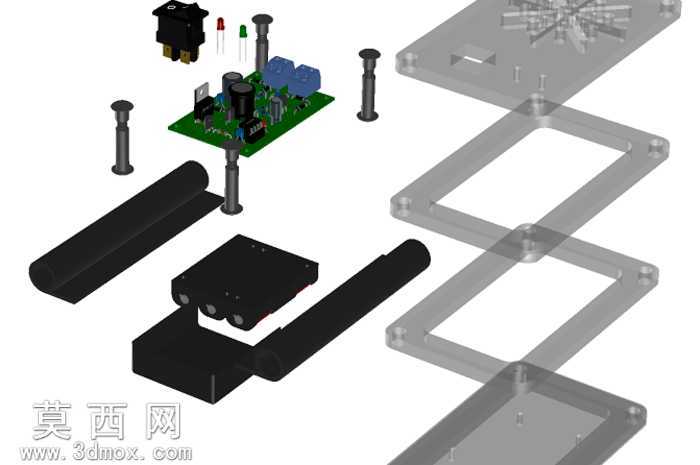

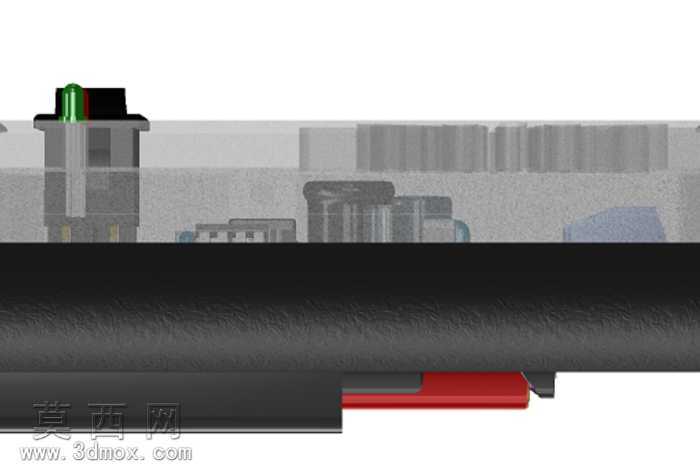

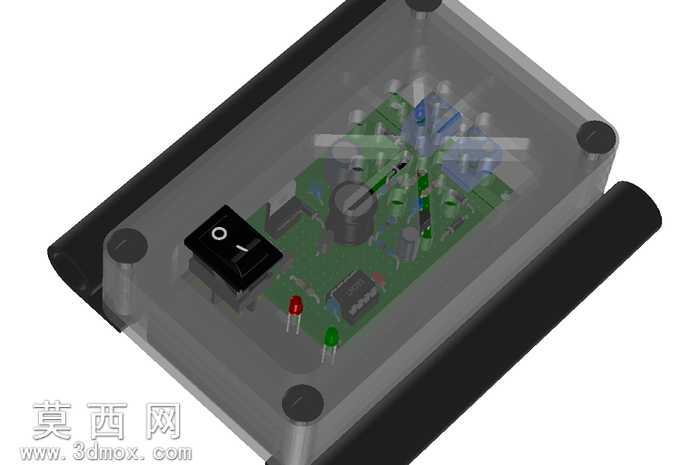

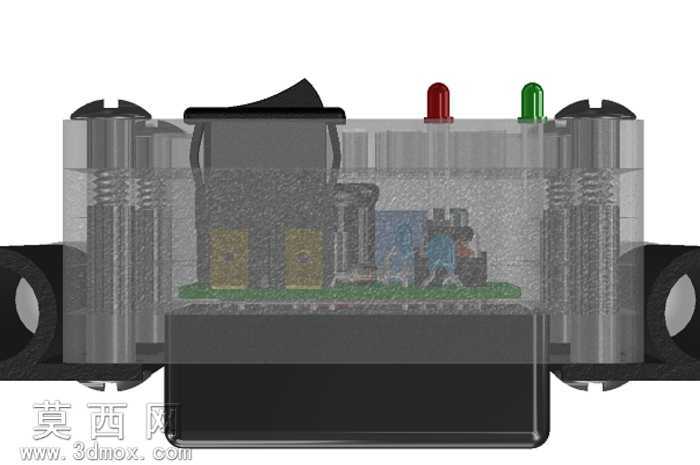

本作品通过三维建模完成电路板存储防护装置的全结构设计，建模阶段优先完成核心功能部件的参数化搭建，首先构建半透明磨砂质感的堆叠丙烯酸外壳主体，外壳顶面做米字形放射状散热开孔阵列，开孔边缘做微小倒角处理避免应力集中，同时保证散热气流的顺畅流通。外壳四角设置嵌入式螺丝固定柱，柱体做加厚处理提升装配后的结构强度，外壳侧面预留穿线通孔，孔位做圆角包边处理防止线材磨损。外壳顶面依次布局船型电源开关、红色状态指示灯、绿色运行指示灯，三个部件的安装位做沉台设计，保证装配后部件顶面与外壳表面齐平，无突兀凸起。外壳内部设计可压缩泡沫内衬结构，建模时通过柔性材质模拟泡沫的形变特性，内衬根据通用电路板的常规尺寸做适配性开槽，可兼容不同规格的电路板安装，通过泡沫的压缩形变抵消外部冲击，同时避免电路板与硬质外壳直接接触造成刮损。装置外部配套AAA电池托盘，托盘与外壳侧边做卡扣式连接结构，无需额外螺丝即可完成快速拆装，托盘内部做电池限位筋，防止电池晃动脱落。建模完成后进行材质与渲染调试，丙烯酸外壳赋予半透明磨砂塑料材质，调整折射与粗糙度参数还原真实亚克力的朦胧通透质感，开关部件赋予黑色哑光塑料材质，指示灯分别赋予红、绿半透明透光材质，模拟点亮后的光线漫射效果，泡沫内衬赋予浅灰色多孔发泡材质，金属螺丝赋予不锈钢金属材质并添加细微拉丝纹理，电池托盘赋予深灰色硬质塑料材质。渲染阶段采用柔和的工作室布光，通过主光、辅光、轮廓光的搭配，突出外壳的半透明质感与各部件的层次关系，同时清晰展现散热孔、开关、指示灯的布局细节。设计过程中充分考虑通用电路板的适配性，预留足够的板件安装空间，同时优化外壳与内衬的配合公差，保证装配时的顺畅度，避免出现过紧或过松的问题，整体结构兼顾防护性、散热性与装配便捷性，可直接用于小型电路板存储、外置控制模块的原型制作参考。
